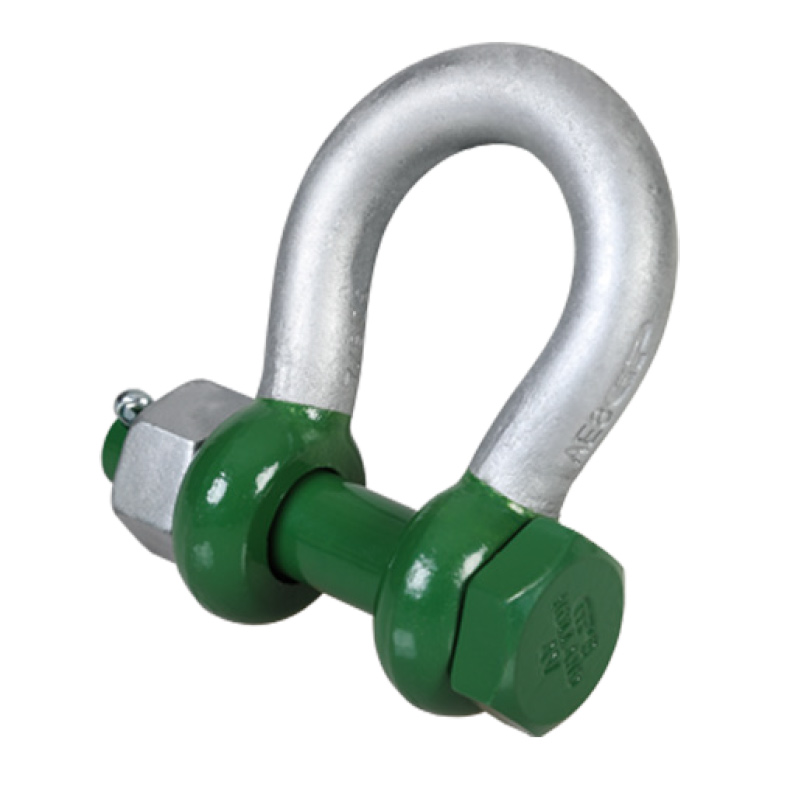

GREEN PIN POLAR-SCHÄKEL
· Geschweifte Form mit Sicherheitsbolzen · Tragfähigkeit: 2,00 t bis 85,00 t · Perfekt für den Einsatz bei niedrigen Temperaturen (bis zu -60° C)· Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet· Mindestbruchlast = 7-fache WLL, für Schäkel mit einer WLL von 55t und 85t beträgt die Mindestbruchlast = 6-fache WLL Artikelnummer Abmessungen in mm Tragfähigkeitin t Gewichtin kg a b c d e f g h i j k 116002 13,5 16 34 13 22 51 32 90 80 59 13 2,00 0,42 116003 16 19 40 16 27 64 43 110 98 75 17 3,25 0,74 116004 19 22 46 19 31 76 51 129 115 89 19 4,75 1,18 116005 22 25 52 22 36 83 58 144 130 102 22 6,50 1,77 116006 25 28 59 25 43 95 68 164 150 118 25 8,50 2,58 116007 28 32 67 28 47 108 75 186 166 131 27 9,50 3,66 116008 32 35 73 32 51 115 83 201 184 147 30 12,00 4,91 116009 35 38 79 35 57 133 92 227 197 162 33 13,50 6,54 116010 38 42 88 38 60 146 99 249 202 175 19 17,00 8,19 116011 45 50 104 45 74 178 126 300 243 216 23 25,00 14,20 116012 50 57 112 50 83 197 138 332 269 238 26 35,00 19,90 116013 57 65 132 57 95 222 160 378 301 274 29 42,50 28,30 116014 65 70 145 65 105 260 180 433 329 310 32 55,00 39,60 116015 75 83 167 75 127 330 190 530 381 340 39 85,00 62,00

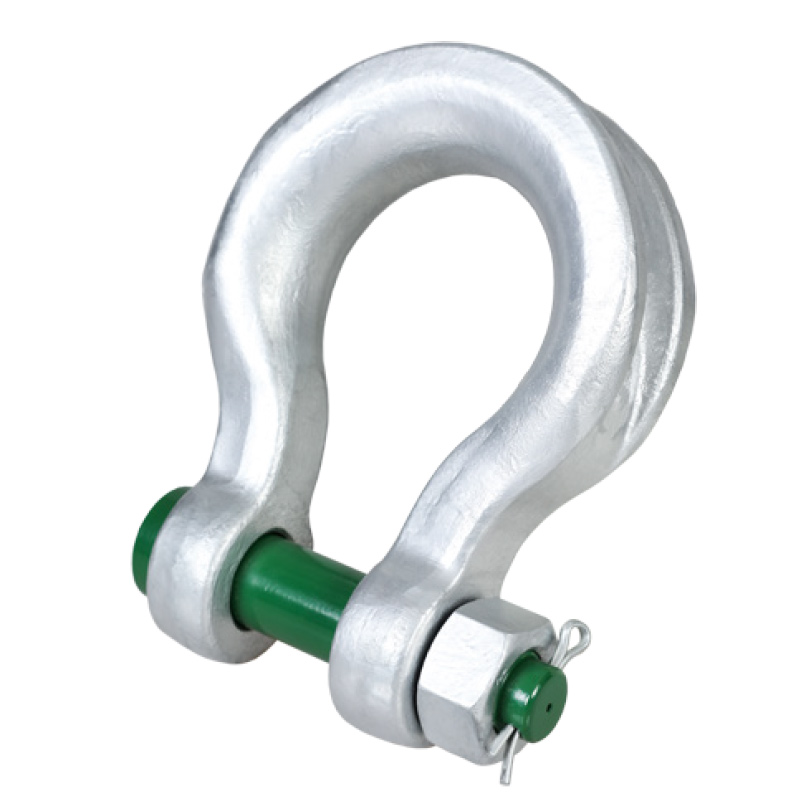

GREEN PIN SLING-SCHÄKEL
· Geschweifter Schwerlastschäkel mit Sicherheitsbolzen · Tragfähigkeit: 7,00 t bis 300,000 t · Einsatztemperatur: -20°C bis +200°C · Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet· Mindestbruchlast: 5-fache WLL· Bügel silber lackiert, Bolzen grün lackiert Ausnahme: Schäkel 7 bis 55 t sind feuerverzinkt Artikelnummer Abmessungen in mm Tragfähigkeitin t Gewichtin kg a b c d e f g h i j k l 116026 22 22 46 19 32 96 64 153 115 110 19 41 7,00 1,97 116027 28 28 61 25 44 120 82 197 151 146 24 54 12,50 4,27 116028 35 35 69 30 54 148 102 239 171 180 29 64 18,00 6,85 116029 40 42 90 35 69 165 126 279 207 200 34 79 30,00 12,50 116030 55 51 109 45 84 199 140 331 252 235 38 97 40,00 20,30 116031 60 57 115 55 90 240 160 389 294 270 45 100 55,00 30,40 116032 68 70 126 54 110 290 185 473 317 331 40 120 75,00 49,00 116033 85 80 156 85 137 366 220 583 413 390 40 150 125,00 95,00 116034 94 95 181 89 147 391 253 648 445 449 50 170 150,00 125,00 116035 110 105 201 100 158 481 280 759 480 500 50 205 200,00 190,00 116036 126 120 229 110 179 542 300 860 535 552 60 240 250,00 264,00 116037 136 134 246 134 195 601 350 946 590 620 70 265 300,00 360,00

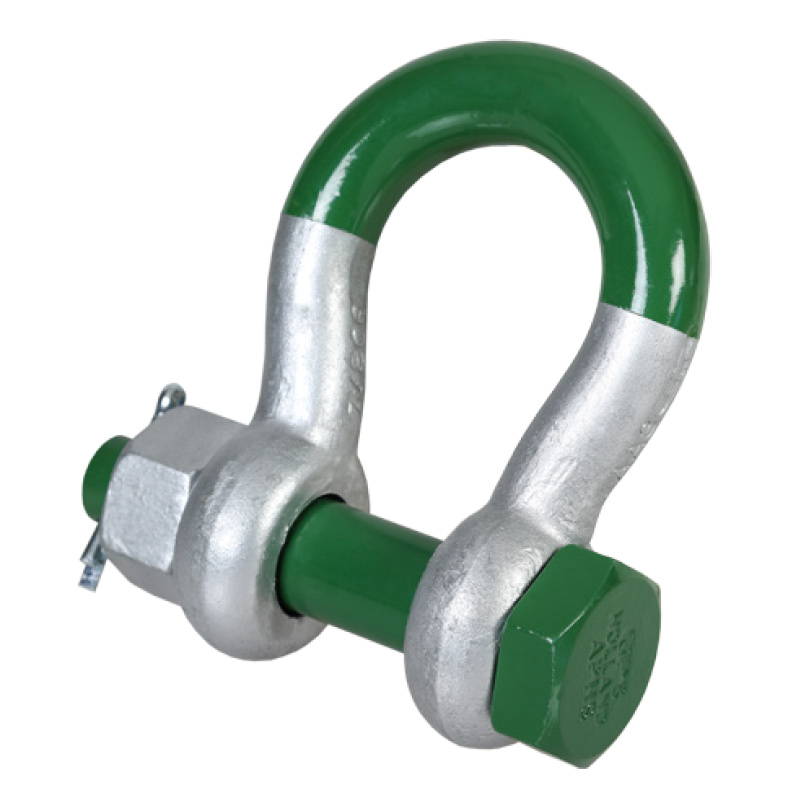

GREEN PIN SUPER-SCHÄKEL
· Geschweifter Schäkel mit Sicherheitsbolzen · Tragfähigkeit: 3,30 t bis 175,00 t · Einsatztemperatur: -20 °C bis +200 °C · Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet· Mindestbruchlast = 7-fache WLL· Feuerverzinkt (150 t Schäkel und darüber sind lackiert)· Schäkel 150 t und 175 t haben einen Ringkopfbolzen Artikelnummer Abmessungen in mm Tragfähigkeitin t Gewichtin kg a b c d e f g h i j k 116038 13,5 16 34 13 22 51 32 90 80 59 13 3,30 0,40 116039 16 19 40 16 27 64 43 110 98 75 17 5,00 0,73 116040 19 22 46 19 31 76 51 129 115 89 19 7,00 1,19 116041 22 25 52 22 36 83 58 144 130 102 22 9,50 1,73 116042 25 28 59 25 43 95 68 164 150 118 25 12,50 2,56 115957 28 32 67 28 47 108 75 186 166 131 27 15,00 3,60 116043 32 35 73 32 51 115 83 201 184 147 30 18,00 4,95 116044 35 38 79 35 57 133 92 227 197 16 33 21,00 6,62 116045 38 42 88 38 60 146 99 249 202 175 19 30,00 8,11 116046 45 50 104 45 74 178 126 300 243 216 23 40,00 14,80 116047 57 57 119 57 83 197 138 342 283 252 26 55,00 23,30 116048 70 70 145 70 105 260 180 438 339 320 32 85,00 45,10 116049 83 83 164 83 127 329 190 537 397 356 39 120,00 72,00 116050 95 95 204 95 147 400 238 644 453 428 50 150,00 116,00 116051 105 108 235 105 169 410 275 686 496 485 50 175,00 156,00

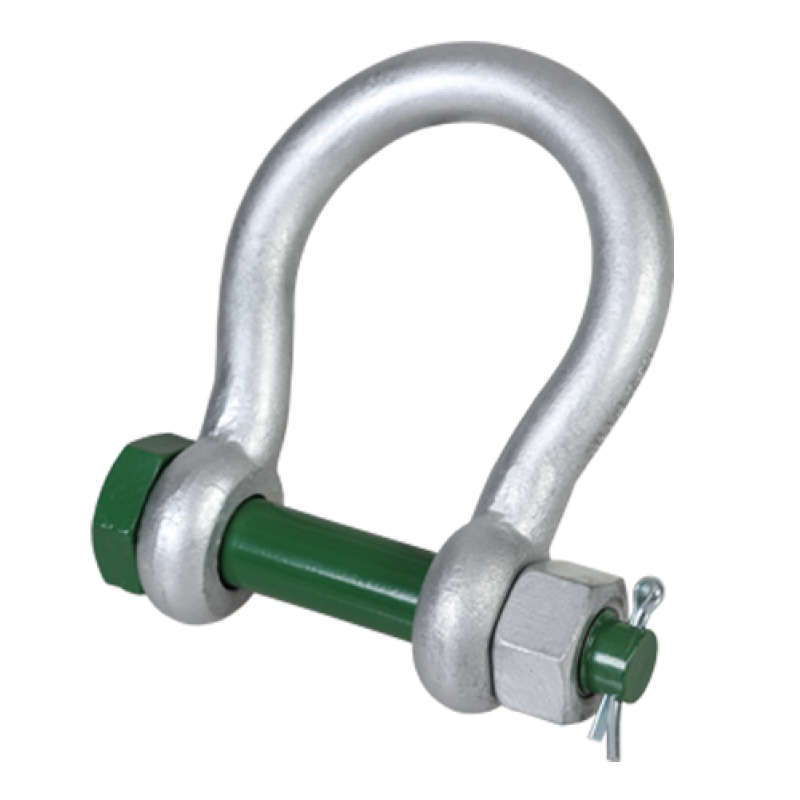

GREEN PIN WEITMAUL-SCHÄKEL
· Geschweifte Form mit Mutter und Splint · Tragfähigkeit: 4,75 t bis 75,00 t · Einsatztemperatur: -20 °C bis +200 °C · Mit Sicherheitsbolzen und großer Maulweite· Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet· Mindestbruchlast: 6-fache WLL· Feuerverzinkt Artikelnummer Abmessungen in mm Tragfähigkeitin t Gewichtin kg a b c d e f g h i j k 116016 22 25 52 22 53 112 88 173 157 132 22 4,75 2,08 116017 25 28 59 25 75 135 105 204 183 155 25 6,50 3,14 116018 28 32 66 28 82 148 115 225 205 171 27 8,50 4,36 116019 32 35 72 32 90 162 126 248 224 190 30 9,50 5,95 116020 35 38 79 35 100 180 140 274 245 210 33 12,00 7,87 116021 38 42 88 38 106 216 159 319 248 235 19 16,00 10,20 116022 45 50 103 45 127 248 175 370 296 265 23 25,00 16,70 116023 50 57 118 50 146 273 207 411 332 307 26 30,00 24,00 116024 65 70 145 65 165 314 213 487 389 343 32 55,00 45,00 116025 83 83 164 83 184 330 254 537 455 420 39 75,00 70,00

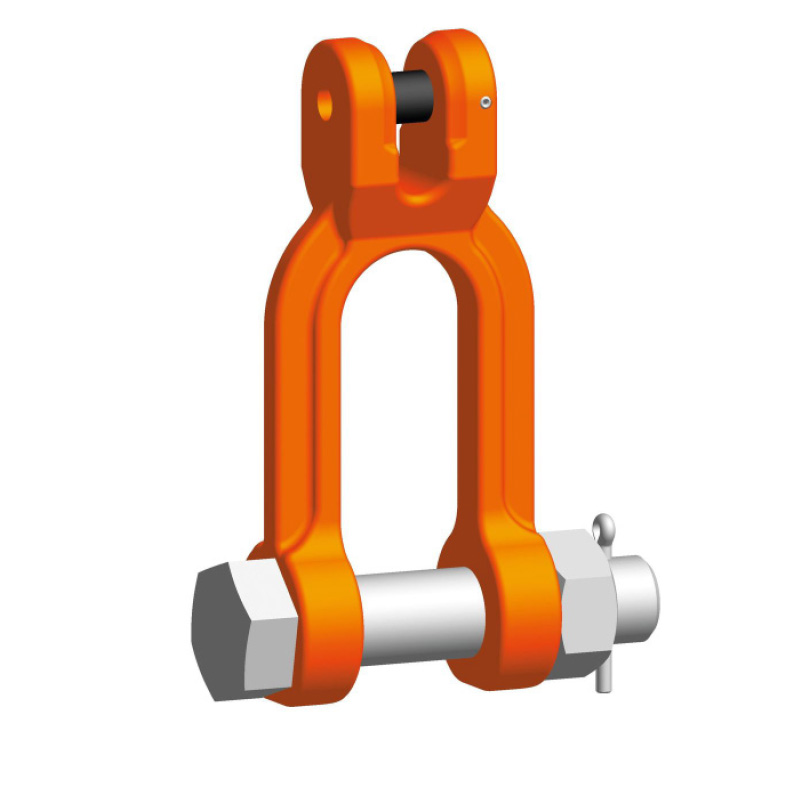

KUPPEL-SCHÄKEL KSCHW
· Güteklasse 10 · Tragfähigkeit: 2,50 t bis 6,70 t· mit direkter Kettenverbindung · Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e e1 b a d c d1 kg 107237 8 KSCHW 8 2,50 76 54 26 12 10 31 16 0,66 107238 10 KSCHW 10 4,00 105 76 32 16 12,50 39 20 1,22 107239 13 KSCHW 13 6,70 113 77 42 21 16 50 24 2,64

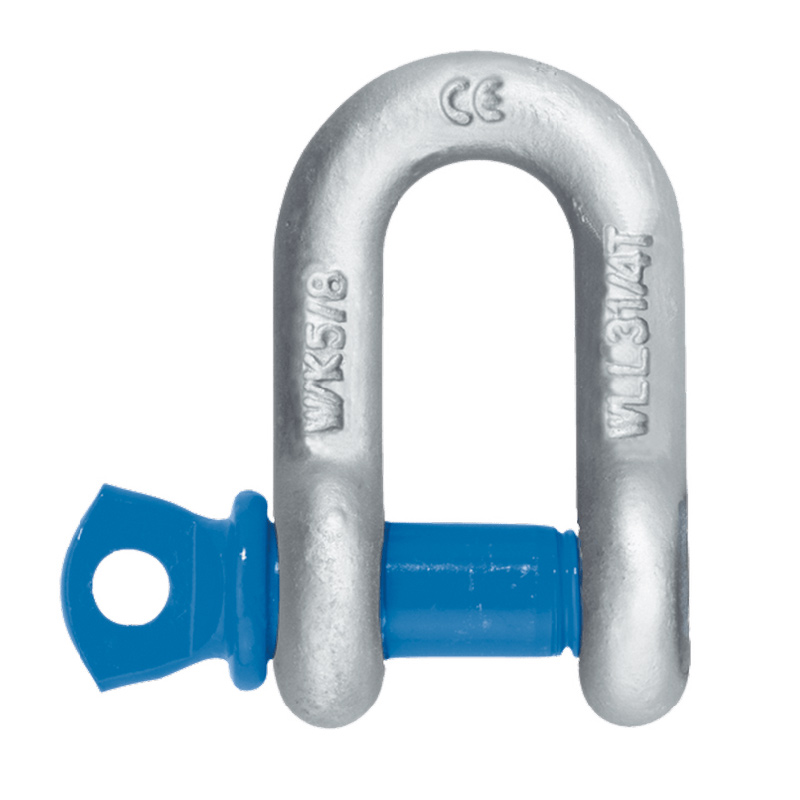

SCHÄKEL HOCHFEST, GERADE, MIT AUGENBOLZEN
· Gerade Form mit Augenbolzen · Tragfähigkeit: 0,33 t bis 55,00 t · Oberfläche: Bügel feuerverzinkt· Bolzen galv. ferzinkt, lackiert· Material: Hochfester Vergütungsstahl · Sicherheitsfaktor: 6-fach Artikelnummer Nenngröße Abmessungen in mm Tragfähigkeitin t Gewichtin kg b1 b2 d1 min. d2 max. d3 min. h1 101032 3/16" 10 20 5 16 6 19 0,33 0,03 101033 1/4" 12 26 6 22 8 22 0,50 0,05 101034 5/16" 13 29 8 25,5 9,5 26 0,75 0,08 101035 3/8" 16 36 9,5 28,5 11 31 1,00 0,13 101036 7/16" 18 40 1 31,5 12,5 36 1,50 0,17 101037 1/2" 21 47 12,5 35 15,5 41 2,00 0,30 101038 5/8" 27 59 15,5 47,5 19 51 3,25 0,57 101039 3/4" 32 70 19 54 22 60 4,75 0,98 101040 7/8" 36 80 22 60 25 71 6,50 1,46 101041 1" 43 93 25 66,5 28,5 81 8,50 1,96 101042 1 1/8" 46 104 28,5 73 32 90 9,50 2,75 101043 1 1/4" 52 116 31,5 82,5 35 100 12,00 4,11 101044 1 3/8" 57 127 35 889 38 113 13,50 5,20 101045 1 1/2" 60 136 38 95 41 124 17,00 6,81 101046 1 3/4" 73 161 44 114 51 146 25,00 11,30 101047 2" 83 185 50,5 135,5 57 171 35,00 16,50 110481 2 1/2" 105 232 63,5 159 70 203 55,00 34,20
SCHÄKEL HOCHFEST, GERADE, MIT MUTTER UND SPLINT
· Gerade Form mit Mutter und Splint · Tragfähigkeit: 0,33 t bis 55,00 t · Oberfläche: Bügel feuerverzinkt· Bolzen galv. ferzinkt, lackiert· Material: Hochfester Vergütungsstahl · Sicherheitsfaktor: 6-fach Artikelnummer Nenngröße Abmessungen in mm Tragfähigkeitin t Gewichtin kg b1 b2 d1 min. d2 max. d3 min. h1 101049 1/4" 12 26 6 22 8,0 22 0,50 0,06 101050 5/16" 13 29 8 25,5 9,5 26 0,75 0,10 101051 3/8" 16 36 9,5 28,5 11,0 31 1,00 0,15 101052 7/16" 18 40 11 31,5 12,5 36 1,50 0,18 101053 1/2" 21 47 12,5 35 15,5 41 2,00 0,32 101054 5/8" 27 59 15,5 47,5 19,0 51 3,25 0,65 101055 3/4" 32 70 19 54 22,0 60 4,75 1,03 101056 7/8" 36 80 22 60 25,0 71 6,50 1,62 101057 1" 43 93 25 66,5 28,5 81 8,50 2,18 101058 1 1/8" 46 104 28,5 73 32,0 90 9,50 2,87 101059 1 1/4" 52 116 31,5 82,5 35,0 100 12,00 4,60 101060 1 3/8" 57 127 35 89 38,0 113 13,50 6,00 101061 1 1/2" 60 136 38 95 41,0 124 17,00 7,69 101062 1 3/4" 73 161 44 114 51,0 146 25,00 12,69 101063 2" 83 185 50,5 133,5 57,0 171 35,00 17,90 101064 2 1/2" 105 232 63,5 159 70,0 203 55,00 37,80

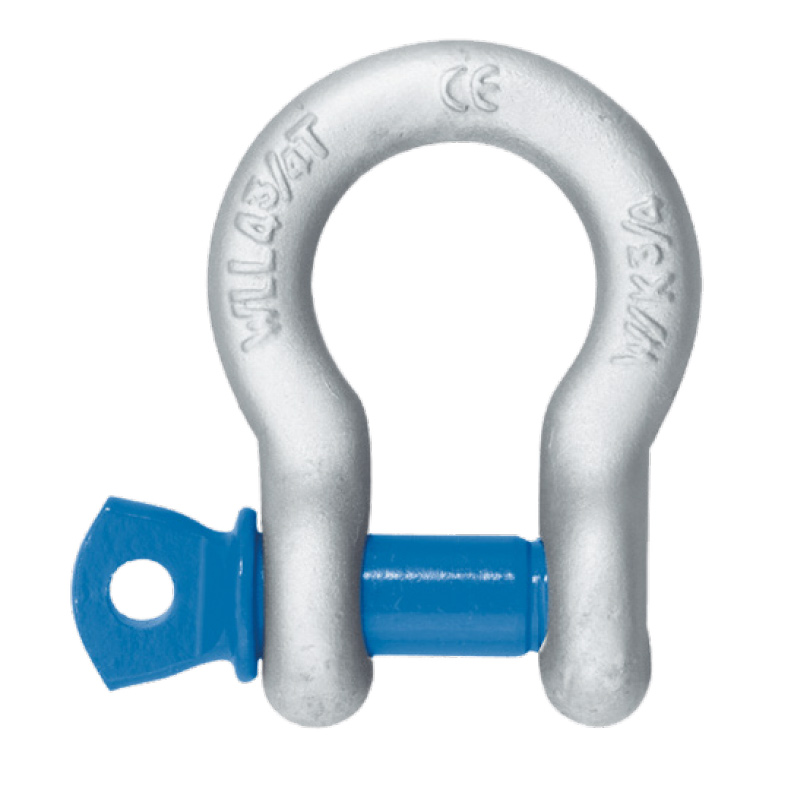

SCHÄKEL HOCHFEST, GESCHWEIFT, MIT AUGENBOLZEN
· Geschweifte Form mit Augenbolzen · Tragfähigkeit: 0,33 t bis 55,00 t · Oberfläche: Bügel feuerverzinkt· Bolzen galv. ferzinkt, lackiert· Material: Hochfester Vergütungsstahl · Sicherheitsfaktor: 6-fach Artikelnummer Nenngröße Abmessungen in mm Tragfähigkeitin t Gewichtin kg b1 b2 b3 min. d1 min. d2 max. d3 min. h1 100998 3/16" 10 20 14 5 16 6,0 23 0,33 0,026 100999 1/4" 12 26 19 6 22 8,0 28 0,50 0,05 101000 5/16" 13 29 20,5 8 25,5 9,5 31 0,75 0,08 101001 3/8" 16 36 23,5 9,5 28,5 11,0 36 1,00 0,15 101002 7/16" 18 40 27 11 31,5 12,5 42 1,50 0,20 101003 1/2" 21 47 30 12,5 35 15,5 48 2,00 0,31 101004 5/8" 27 59 38 15,5 47,5 19,0 60 3,25 0,62 101005 3/4" 32 70 44,5 19 54 22,0 71 4,75 1,00 101006 7/8" 36 80 50,5 22 60 25,0 84 6,50 1,58 101007 1" 43 93 58,5 25 66,5 28,5 95 8,50 2,30 101008 1 1/8" 46 104 66,5 28,5 73 32,0 109 9,50 3,05 101009 1 1/4" 52 116 73 31,5 82,5 35,0 119 12,00 4,31 101010 1 3/8" 57 127 82,5 35 89 38,0 133 13,50 5,98 101011 1 1/2" 60 136 85,5 38 95 41,0 146 17,00 7,21 101012 1 3/4" 73 161 114 44 114 51,0 178 25,00 12,70 101013 2" 83 185 133,5 50,5 135,5 57,0 197 35,00 18,20 101014 2 1/2" 105 232 171,5 63,5 159 70,0 267 55,00 40,20
SCHÄKEL HOCHFEST, GESCHWEIFT, MIT MUTTER UND SPLINT
· Geschweifte Form mit Mutter und Splint · Tragfähigkeit: 0,33 t bis 55,00 t · Oberfläche: Bügel feuerverzinkt· Bolzen galv. ferzinkt, lackiert· Material: Hochfester Vergütungsstahl · Sicherheitsfaktor: 6-fach Artikelnummer Nenngröße Abmessungen in mm Tragfähigkeitin t Gewichtin kg b1 b2 b3 min d1 min. d2 max. d3 min. h1 101016 1/4" 12 26 19 6 22 8,0 28 0,50 0,07 101017 5/16" 13 29 20,5 8 25,5 9,5 31 0,75 0,10 101018 3/8" 16 36 23,5 9,5 28,5 11,0 36 1,00 0,15 101019 7/16" 18 40 27 11 31,5 12,5 42 1,50 0,21 101020 1/2" 21 47 30 12,5 35 15,5 48 2,00 0,34 101021 5/8" 27 59 38 15,5 47,5 19,0 60 3,25 0,68 101022 3/4" 32 70 44,5 19 54 22,0 71 4,75 1,11 101023 7/8" 36 80 50,5 22 60 25,0 84 6,50 1,66 101024 1" 43 93 58,5 25 66,5 28,5 95 8,50 2,35 101025 1 1/8" 46 104 66,5 28,5 73 32,0 109 9,50 3,22 101026 1 1/4" 52 116 73 31,5 82,5 35,0 119 12,00 4,98 101027 1 3/8" 57 127 82,5 35 89 38,0 133 13,50 6,36 101028 1 1/2" 60 136 85,5 38 95 41,0 146 17,00 8,14 101029 1 3/4" 73 161 114 44 114 51,0 178 25,00 14,29 101030 2" 83 185 133,5 50,5 133,5 57,0 197 35,00 20,10 101031 2 1/2" 105 232 171,5 63,5 159 70,0 267 55,00 43,60
HOCHFESTE SCHÄKEL
EINFACHES WECHSELN VON ANSCHLAGMITTELN
Schäkel werden hauptsächlich verwendet, um Zugkräfte beim Übergang von Seilen, Ketten oder anderen Anschlagmitteln aufzunehmen. Die Bolzen werden mit Muttern oder Splinten gesichert. Schäkel sind unverzichtbare Komponenten in der Hebetechnik und flexible Anschlagmittel zum Heben und Verbinden von Lasten. Die Verwendung eines Schäkels erleichtert den Austausch eines beschädigten Drahtseils oder einer Kette. Aufgrund ihrer gebogenen Form ist die Verbindung beweglich.
Je nach Bedarf können Sie bei uns den passenden Schäkel auswählen. Wenn Sie mit Hebebändern oder Rundschlingen arbeiten, empfehlen wir Ihnen, Schäkel mit geschweifter Form zu verwenden. Dadurch wird sichergestellt, dass das Anschlagmittel ausreichend Platz im Schäkel hat. Unsere Schäkel sind hochfest und in geschweifter oder gerader Form erhältlich, wahlweise mit Augbolzen oder Mutter und Splint zur Sicherung. Die Bolzen sind entweder rot oder blau lackiert. Unsere Schäkel zeichnen sich durch erstklassige Qualität aus und garantieren absolute Sicherheit für Ihren spezifischen Anwendungsfall.
