SCHÄKEL HOCHFEST, GERADE, MIT MUTTER UND SPLINT
1,16 €
Produktnummer:
101049
Produktinformationen "SCHÄKEL HOCHFEST, GERADE, MIT MUTTER UND SPLINT"
· Gerade Form mit Mutter und Splint
· Tragfähigkeit: 0,33 t bis 55,00 t
· Oberfläche: Bügel feuerverzinkt
· Bolzen galv. ferzinkt, lackiert
· Material: Hochfester Vergütungsstahl
· Bolzen galv. ferzinkt, lackiert
· Material: Hochfester Vergütungsstahl
· Sicherheitsfaktor: 6-fach
|

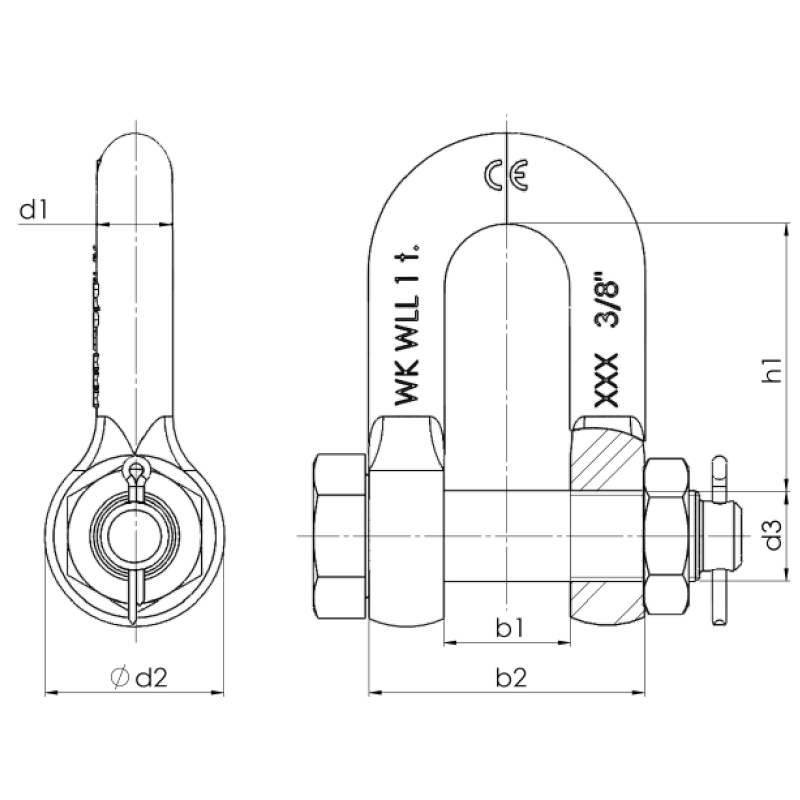

Artikelnummer |
Nenngröße |
Abmessungen in mm |
|
|
|||||
| b1 | b2 | d1 min. | d2 max. | d3 min. | h1 | ||||
| 101049 | 1/4" | 12 | 26 | 6 | 22 | 8,0 | 22 | 0,50 | 0,06 |
| 101050 | 5/16" | 13 | 29 | 8 | 25,5 | 9,5 | 26 | 0,75 | 0,10 |
| 101051 | 3/8" | 16 | 36 | 9,5 | 28,5 | 11,0 | 31 | 1,00 | 0,15 |
| 101052 | 7/16" | 18 | 40 | 11 | 31,5 | 12,5 | 36 | 1,50 | 0,18 |
| 101053 | 1/2" | 21 | 47 | 12,5 | 35 | 15,5 | 41 | 2,00 | 0,32 |
| 101054 | 5/8" | 27 | 59 | 15,5 | 47,5 | 19,0 | 51 | 3,25 | 0,65 |
| 101055 |
3/4" | 32 | 70 | 19 | 54 | 22,0 | 60 | 4,75 | 1,03 |
| 101056 | 7/8" | 36 | 80 | 22 | 60 | 25,0 | 71 | 6,50 | 1,62 |
| 101057 | 1" | 43 | 93 | 25 | 66,5 | 28,5 | 81 | 8,50 | 2,18 |
| 101058 | 1 1/8" | 46 | 104 | 28,5 | 73 | 32,0 | 90 | 9,50 | 2,87 |
| 101059 | 1 1/4" | 52 | 116 | 31,5 | 82,5 | 35,0 | 100 | 12,00 | 4,60 |
| 101060 | 1 3/8" | 57 | 127 | 35 | 89 | 38,0 | 113 | 13,50 | 6,00 |
| 101061 | 1 1/2" | 60 | 136 | 38 | 95 | 41,0 | 124 | 17,00 | 7,69 |
| 101062 | 1 3/4" | 73 | 161 | 44 | 114 | 51,0 | 146 | 25,00 | 12,69 |
| 101063 | 2" | 83 | 185 | 50,5 | 133,5 | 57,0 | 171 | 35,00 | 17,90 |
| 101064 | 2 1/2" | 105 | 232 | 63,5 | 159 | 70,0 | 203 | 55,00 | 37,80 |
