ANSCHLAGKETTE AK1/G 1-STRANG
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 8,00 t · Hohe Verschleissfestigkeit· Viele Kombinationsmöglichkeiten· inkl. Tragfähigkeitsanhänger· In Anlehnung an DIN EN 818-4 Nenngröße Tragfähigkeit Aufhängering Gabelkopfhaken Gabelkopfhakenselbstschließend (d) mm 0° in t Kranh. Nr. (b1) mm (d1) mm (h1) mm (m) mm (m2) mm 6 1,12 2,5 60 13 110 19 28 8 2,00 2,5 60 16 110 26 36 10 3,15 5 75 18 135 30 45 13 5,30 6 90 22 160 38 54 16 8,00 8 100 26 180 45 61 Weitere Konstruktionen undAusführungen sind auf Anfragegerne erhätlich.
ANSCHLAGKETTE AK2/G 2-STRANG
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 11,20 t · Hohe Verschleissfestigkeit· Viele Kombinationsmöglichkeiten· Inkl. Tragfähigkeitsanhänger· In Anlehnung an DIN EN 818-4 Nenngröße Tragfähigkeit Aufhängering Gabelkopfhaken Gabelkopfhakenselbstschließend (d) mm 0-45° in t 45-60° in t Kranh. Nr. (b1) mm (d1) mm (h1) mm (m) mm (m2) mm 6 1,60 1,12 2,5 60 13 110 19 28 8 2,80 2,00 2,5 60 16 110 26 36 10 4,25 3,15 5 75 18 135 30 45 13 7,50 5,30 6 90 22 160 38 54 16 11,20 8,00 8 100 26 180 45 61 Weitere Konstruktionen undAusführungen sind auf Anfragegerne erhätlich.

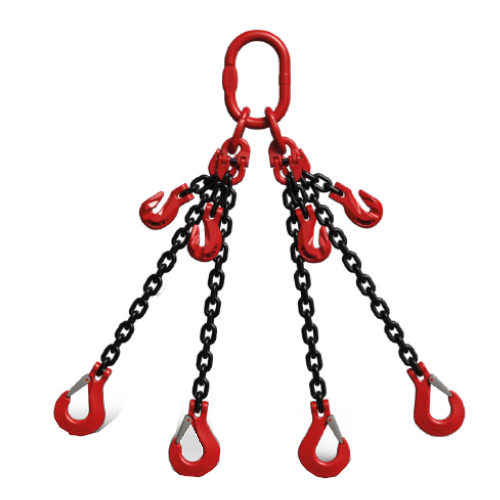

ANSCHLAGKETTE AK4/G 4-STRANG
· Güteklasse 8 · Tragfähigkeit: 2,36 t bis 1,70 t · Hohe Verschleissfestigkeit· Viele Kombinationsmöglichkeiten· Inkl. Tragfähigkeitsanhänger· In Anlehnung an DIN EN 818-4 Nenngröße Tragfähigkeit Aufhängering Gabelkopfhaken Gabelkopfhakenselbstschließend (d) mm 0-45° in t 45-60° in t Kranh. Nr. (b1) mm (d1) mm (h1) mm (m) mm (m2) mm 6 2,36 1,70 2,5 60 13 110 19 28 8 4,25 3,00 2,5 60 16 110 26 36 10 6,70 4,75 5 75 18 135 30 45 13 11,20 8,00 6 90 22 160 38 54 16 17,00 11,80 8 100 26 180 45 61 Weitere Konstruktionen undAusführungen sind auf Anfragegerne erhätlich.
ANSCHLAGKETTE AKV1/G 1-STRANG VERKÜRZBAR
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 8,00 t · Hohe Verschleissfestigkeit· Viele Kombinationsmöglichkeiten· inkl. Tragfähigkeitsanhänger· In Anlehnung an DIN EN 818-4 Nenngröße Tragfähigkeit Aufhängering Gabelkopfhaken Gabelkopfhakenselbstschließend (d) mm 0° in t Kranh. Nr. (b1) mm (d1) mm (h1) mm (m) mm (m2) mm 6 1,12 2,5 60 13 110 19 28 8 2,00 2,5 60 16 110 26 36 10 3,15 5 75 18 135 30 45 13 5,30 6 90 22 160 38 54 16 8,00 8 100 26 180 45 61 Weitere Konstruktionen undAusführungen sind auf Anfragegerne erhätlich.
ANSCHLAGKETTE AKV2/G 2-STRANG VERKÜRZBAR
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 11,20 t · Hohe Verschleissfestigkeit· Viele Kombinationsmöglichkeiten· Inkl. Tragfähigkeitsanhänger· In Anlehnung an DIN EN 818-4 Nenngröße Tragfähigkeit Aufhängering Gabelkopfhaken Gabelkopfhakenselbstschließend (d) mm 0-45° in t 45-60° in t Kranh. Nr. (b1) mm (d1) mm (h1) mm (m) mm (m2) mm 6 1,60 1,12 2,5 60 13 110 19 28 8 2,80 2,00 2,5 60 16 110 26 36 10 4,25 3,15 5 75 18 135 30 45 13 7,50 5,30 6 90 22 160 38 54 16 11,20 8,00 8 100 26 180 45 61 Weitere Konstruktionen undAusführungen sind auf Anfragegerne erhätlich.
ANSCHLAGKETTE AKV4/G 4-STRANG VERKÜRZBAR
· Güteklasse 8 · Tragfähigkeit: 2,36 t bis 1,70 t · Hohe Verschleissfestigkeit· Viele Kombinationsmöglichkeiten· Inkl. Tragfähigkeitsanhänger· In Anlehnung an DIN EN 818-4 Nenngröße Tragfähigkeit Aufhängering Gabelkopfhaken Gabelkopfhakenselbstschließend (d) mm 0-45° in t 45-60° in t Kranh. Nr. (b1) mm (d1) mm (h1) mm (m) mm (m2) mm 6 2,36 1,70 2,5 60 13 110 19 28 8 4,25 3,00 2,5 60 16 110 26 36 10 6,70 4,75 5 75 18 135 30 45 13 11,20 8,00 6 90 22 160 38 54 16 17,00 11,80 8 100 26 180 45 61 Weitere Konstruktionen undAusführungen sind auf Anfragegerne erhätlich.

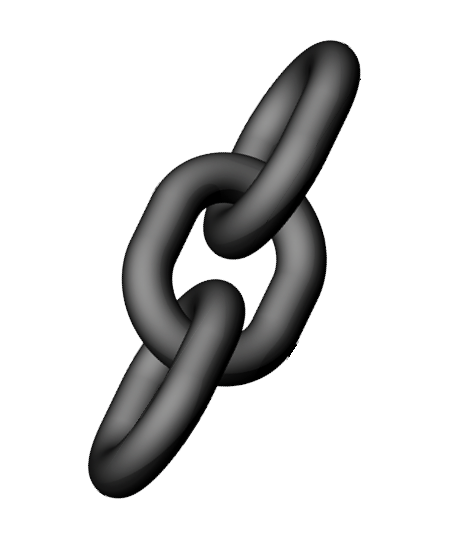

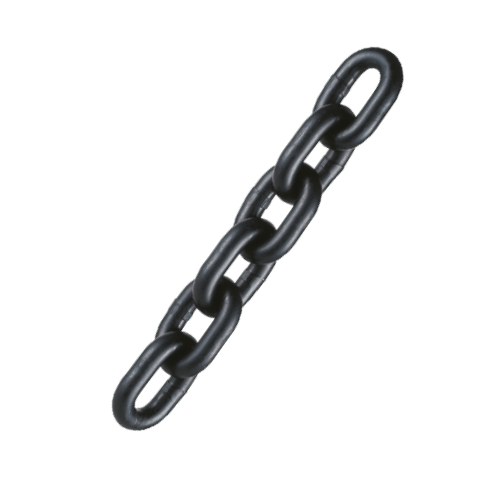

ANSCHLAGKETTE G GK8
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 12,50 t · Hochfester Vergütungsstahl· Temperatur -40 °C bis +400 °C· In Anlehnung an DIN EN 818-2 Durchmesser(d) Teilung(p) Innere Breite (w1) äußere Breite(w2) TragfähigkeitWLL Prüfkraft Bruchkraft Gewicht mm mm mm mm t kN kN kg / m 6 18 7,8 22,2 1,12 28,3 45,2 0,80 8 24 10,4 29,6 2,0 50,3 80,4 1,4 10 30 13,0 37,0 3,15 78,5 126,0 2,2 13 39 16,9 48,1 5,3 133,0 212,0 3,8 16 48 20,8 59,2 8,0 201,0 322,0 5,7 18 54 23,4 66,6 10,0 254,0 407,0 7,3 20 60 26,0 74,0 12,5 314,0 503,0 9,0 TRAGFÄHIGKEITSTABELLE Kette ømm 1-Strang Endlos-Ketten 2-Strang 3- und 4-Strang Ketten mitAusgleichs-wippe Neigungs-winkel 0° 0° 0-6° 0° 0° 0-45° 0-45° 45-60° 0-45° 45-60° 0-45° 45-60° 0-45° 45-60° Faktor 1 0,8 2 1,6 1,6 1,4 1,4 1 1,12 0,8 2,1 1,5 2,8 2 Nenndicke Tragfähigkeit mm t 6 1,12 0,90 2,24 1,80 1,80 1,60 1,60 1,12 1,25 0,90 2,36 1,70 3,15 2,24 8 2,00 1,60 4,00 3,15 3,15 2,80 2,80 2,00 2,24 1,60 4,25 3,00 5,60 4,00 10 3,15 2,50 6,30 5,00 5,00 4,25 4,25 3,15 3,55 2,50 6,70 4,75 8,50 6,30 13 5,30 4,25 10,60 8,50 8,50 7,50 7,50 5,30 5,90 4,25 11,20 8,00 15,00 10,60 16 8,00 6,30 16,00 12,50 12,50 11,20 11,20 8,00 9,00 6,30 17,00 11,80 22,40 16,00 18 10,00 8,00 20,00 16,00 16,00 14,00 14,00 10,00 11,20 8,00 21,00 15,00 28,00 20,00 20 12,50 10,00 25,00 20,00 20,00 17,50 17,50 12,50 14,00 10,00 26,25 18,75 35,00 25,00 22 15,00 12,00 30,00 23,60 23,60 21,20 21,20 15,00 17,00 12,00 31,50 22,40 42,50 30,00 26 21,20 16,95 42,40 33,50 33,50 30,00 30,00 21,20 23,70 16,95 45,00 31,50 59,40 42,40 32 31,50 25,20 62,50 50,00 50,00 45,00 45,00 31,50 35,20 25,20 67,00 47,50 Auf Anfrage

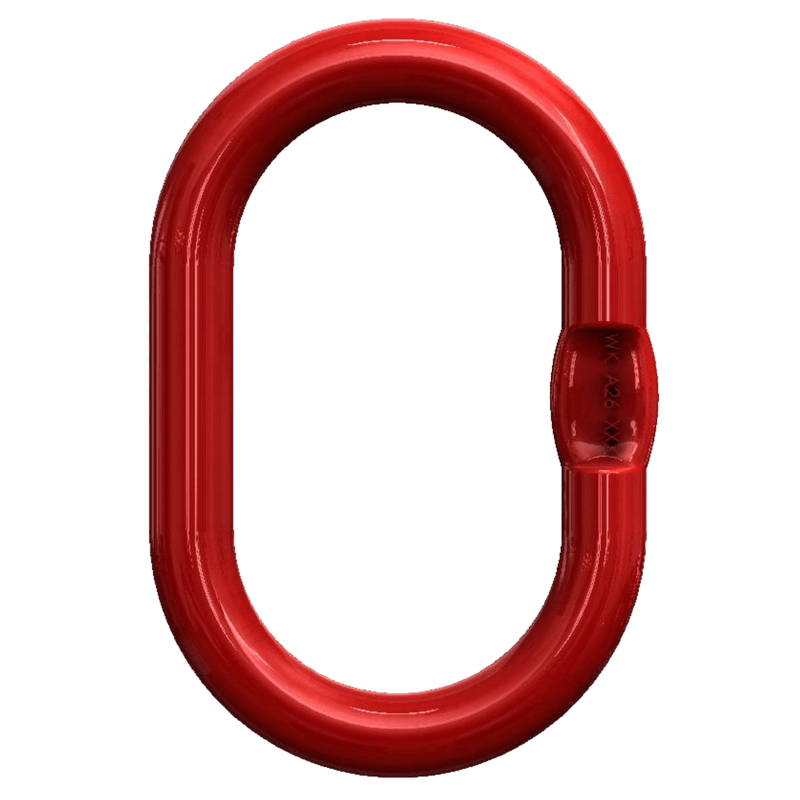

AUFHÄNGERING A/G
· Güteklasse 8 · Tragfähigkeit: 1,60 t bis 45,00 t · Für Anschlagketten und Anschlagseile · Hochfester Vergütungsstahl · Ohne Abflachung · Für 1- & 2-Strang Kettengehänge · In Anlehnung an DIN EN 1677 Artikelnummer für Kette1-Strang für Kette2-Strang Bezeichnung Einfachkranhaken bis Nr. (DIN 15401) Tragfähigkeit WLL Abmessungen in mm Gewicht mm mm t b1 d1 h1 kg 109962 6/7 6 A/G 13 2,5 1,60 60 13 110 0,34 109963 8 7 A/G 16 2,5 2,36 60 16 110 0,53 109964 10 8 A/G 18 5 3,15 75 18 135 0,80 109965 13 10 A/G 22 6 5,30 90 22 160 1,50 109966 16 13 A/G 26 8 8,00 100 26 180 2,30 109967 18 16 A/G 32 10 12,50 110 32 200 3,90 109968 20 18 A/G 36 16 16,00 140 36 260 6,35 115450 22 20 A/G 40 16 18,00 160 40 300 9,00 114870 26 22 A/G 45 25 25,00 180 45 340 12,80 115451 32 26 A/G 50 25 31,50 190 50 350 16,55 115452 36 32 A/G 56 25 45,00 200 56 400 24,20

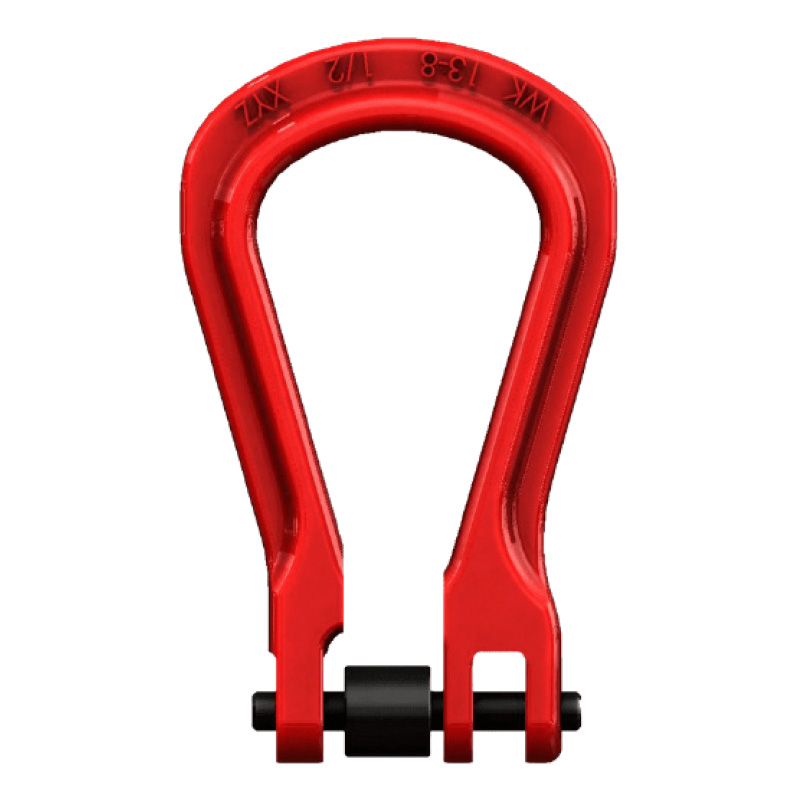

AUFHÄNGERING ADF/G
· Güteklasse 8 · Tragfähigkeit: 2,00 t bis 12,50 t · Vielseitig kombinierbar durch verschiedene Endbeschläge· Universal einsetzbar in Verbindung mit Ketten, Drahtseilen, Rundschlingen oder Hebebändern· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b d l1 l2 w1 w2 kg 115519 7/8 ADF/G 7/8 2,00 76 15 115 100 50 16 0,33 115520 10 ADF/G 10 3,15 98 18 150 127 65 20 0,74 115338 13 ADF/G 13 5,30 110 23 169 145 70 25 1,12 115521 16 ADF/G 16 8,00 126 25 203 176 80 36 2,00 115522 20 ADF/G 20 12,50 158 31 242 206 104 36 3,65

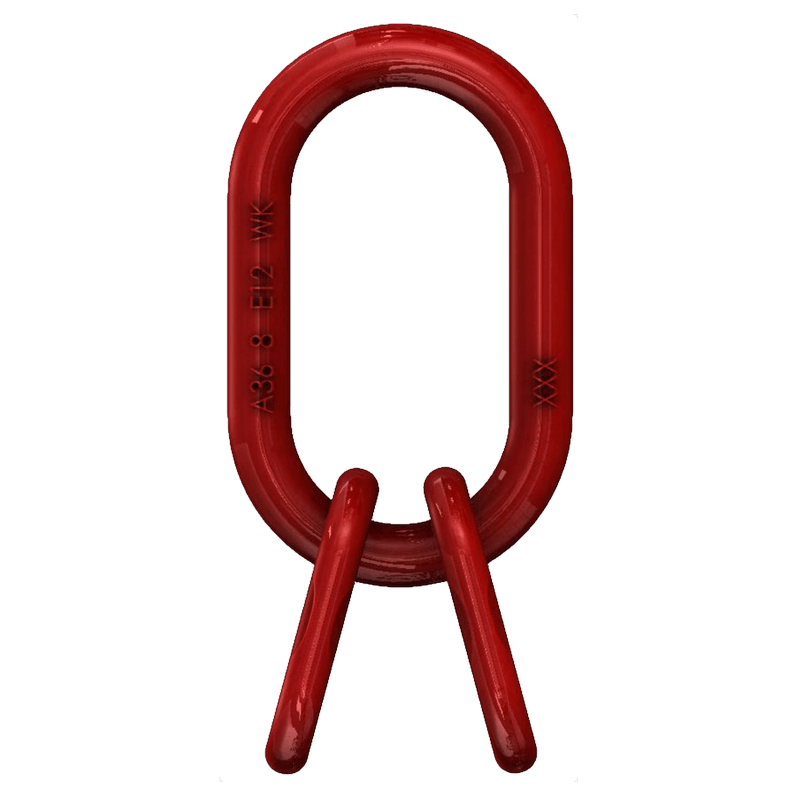

AUFHÄNGERING AR/G
· Güteklasse 8 · Tragfähigkeit: 1,90 t bis 14,00 t · Für Anschlagketten und Anschlagseile · Hochfester Vergütungsstahl · Ohne Abflachung · Für 3- & 4-Strang Kettengehänge · In Anlehnung an DIN EN 1677 Artikelnummer für Kette3- & 4-Strang Bezeichnung Einfachkranhaken bis Nr. (DIN 15401) WLL 3- & 4-Strang0° - 45° WLL 3- & 4-Strang 45° -60° Abmessungen in mm Gewicht mm t t b1 d1 h1 b2 d2 h2 kg 111831 6 AR/G 6 5 3,15 2,24 75 18 135 25 13 54 0,93 109728 8 AR/G 8 6 4,25 3,00 90 22 160 34 16 70 1,82 111313 10 AR/G 10 8 6,70 4,75 100 26 180 40 18 85 3,76 109729 13 AR/G 13 10 11,2 8,00 110 32 200 50 22 115 7,60 111315 16 AR/G 16 16 17,00 11,80 140 36 260 65 26 140 12,60 115453 18 AR/G 18 32 21,2 15,00 180 45 340 70 32 150 17,80 115454 20 AR/G 20 32 26,50 19,00 190 51 350 70 32 150 24,40

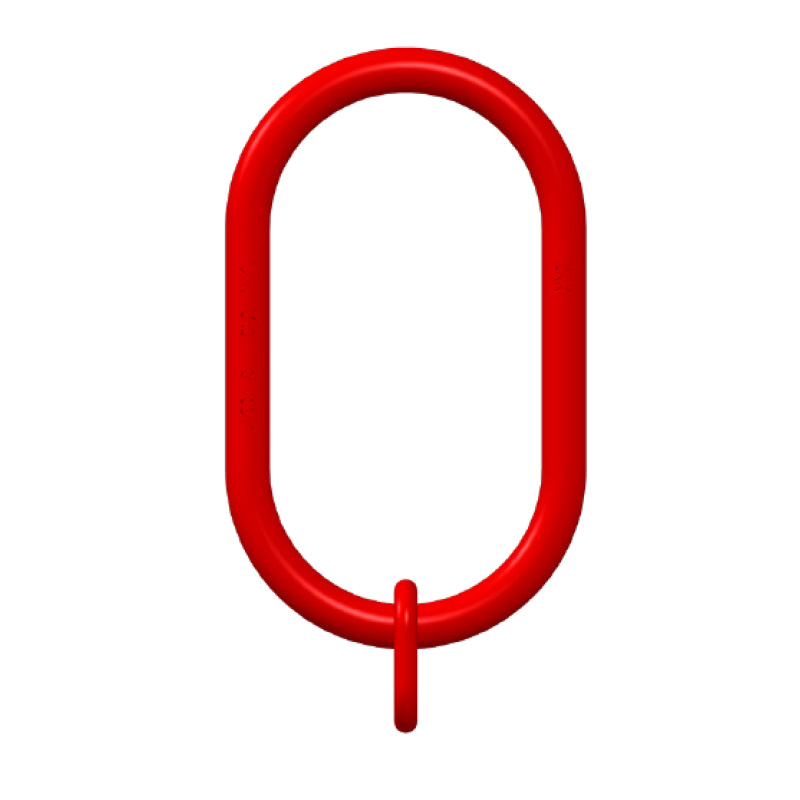

AUFHÄNGERING ÜBERGROSS ARÜ/G
· Güteklasse 8 · Tragfähigkeit: 2,00 t bis 10,00 t · Für Anschlagketten und Anschlagseile · Hochfester Vergütungsstahl · Ohne Abflachung · Für 1-Strang Kettengehänge · In Anlehnung an DIN EN 1677 Artikelnummer für Kette1-Strang Bezeichnung Einfachkranhaken bis Nr. (DIN 15401) WLL 1-Strang Abmessungen in mm Gewicht mm t b1 d1 h1 b2 d2 kg 115455 8 ARÜ/G 8 25 2,00 180 22 340 34 16 0,93 115456 10 ARÜ/G 10 25 3,15 180 30 340 40 18 1,82 115457 13 ARÜ/G 13 25 5,30 180 35 340 40 20 3,76 115458 16 ARÜ/G 16 25 8,00 180 40 340 50 25 7,60 115459 18 ARÜ/G 18 25 10,00 180 40 340 65 28 12,60

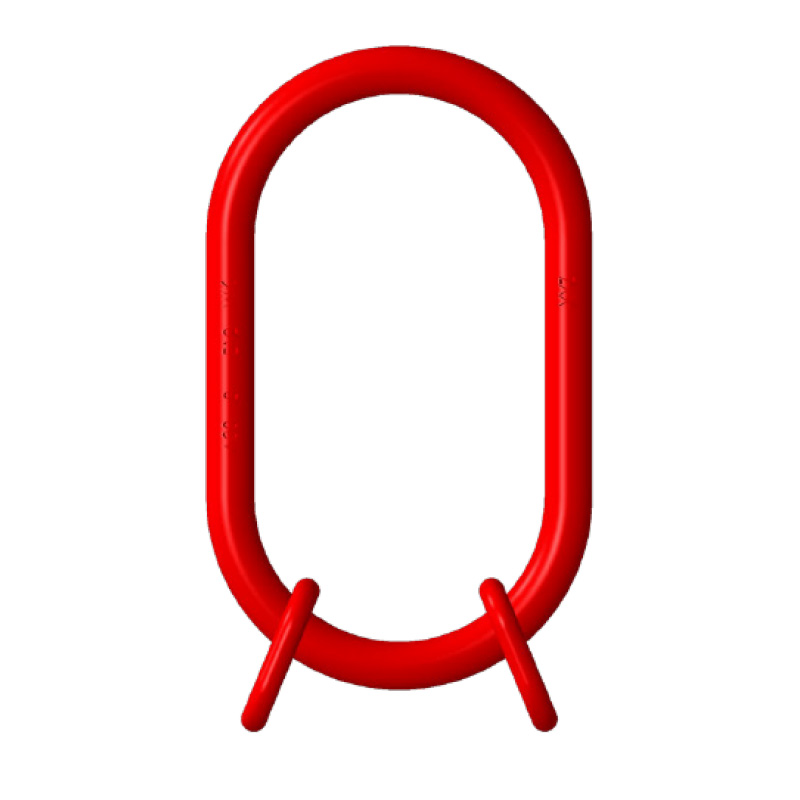

AUFHÄNGERING ÜBERGROSS ARÜ2/G
· Güteklasse 8 · Tragfähigkeit: 2,00 t bis 14,00 t · Für Anschlagketten und Anschlagseile · Hochfester Vergütungsstahl · Ohne Abflachung · Für 2-Strang Kettengehänge · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung Einfachkranhaken bis Nr. (DIN 15401) WLL 2-Strang 45° WLL2-Strang 60 ° Abmessungen in mm Gewicht mm t t b1 d1 h1 b2 kg 115460 8 ARÜ2/G 8 25 2,80 2,00 180 22 340 34 3,58 115461 10 ARÜ2/G 10 25 4,25 3,15 180 30 340 40 6,53 115462 13 ARÜ2/G 13 25 7,50 5,30 180 35 340 40 8,90 115463 16 ARÜ2/G 16 25 11,20 8,00 180 40 340 50 12,12 115464 18 ARÜ2/G 18 25 14,00 10,00 180 40 340 65 13,63

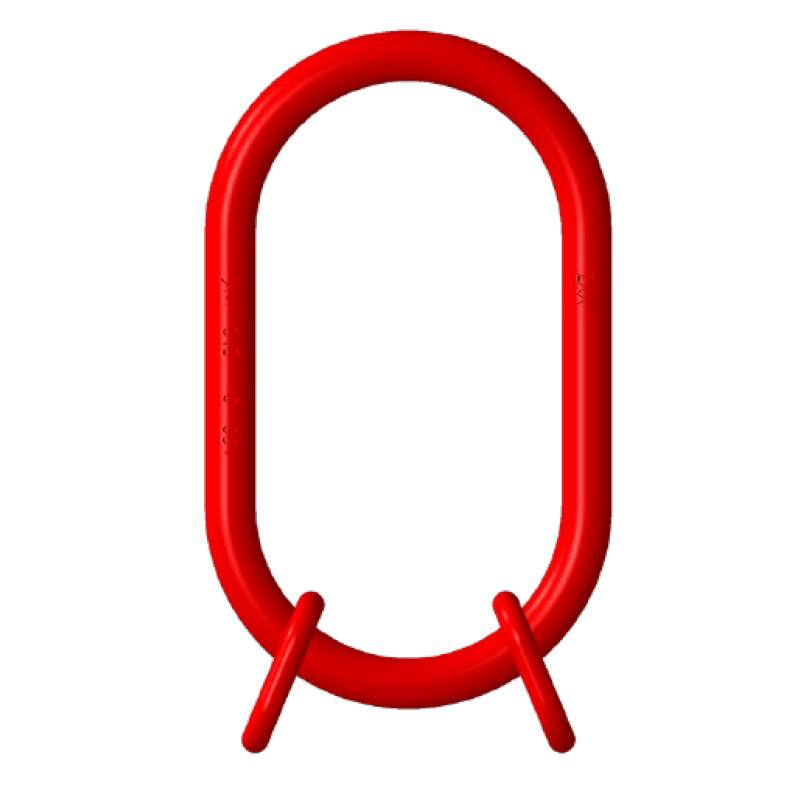

AUFHÄNGERING ÜBERGROSS ARÜ4/G
· Güteklasse 8 · Tragfähigkeit: 3,00 t bis 17,00 t · Für Anschlagketten und Anschlagseile · Hochfester Vergütungsstahl · Ohne Abflachung · Für 3- & 4-Strang Kettengehänge · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung Einfachkranhaken bis Nr. (DIN 15401) WLL 4-Strang 45° WLL4-Strang 60 ° Abmessungen in mm Gewicht mm t t b1 d1 h1 b2 kg 115443 8 ARÜ4/G 8 25 4,25 3,00 180 30 340 34 3,58 115465 10 ARÜ4/G 10 25 6,70 4,75 180 30 340 40 6,53 115466 13 ARÜ4/G 13 25 11,20 8,00 180 40 340 50 8,90 115467 16 ARÜ4/G 16 25 17,00 11,80 180 40 340 65 12,12

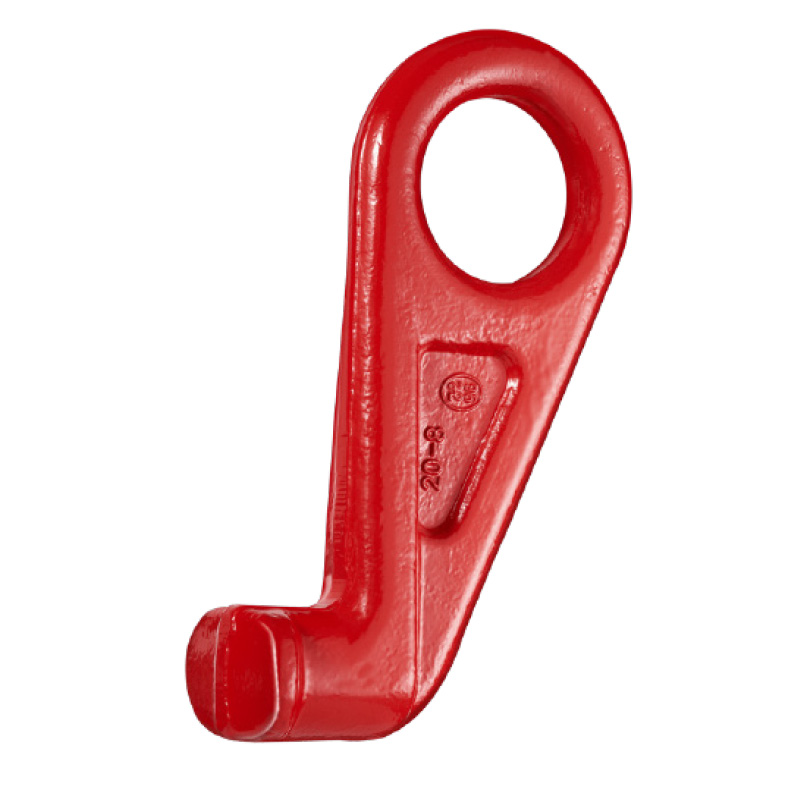

CONTAINERHAKEN CH/G
· Güteklasse 8 · Tragfähigkeit: 12,50 t· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer WLL Ausführung Abmessungen in mm Gewicht t b1 d1 d3 h1 h2 l1 kg 114803 12,50 gerade 48 25 70 166 46 265 4,00 114928 12,50 rechts 48 25 70 166 46 265 4,00 114929 12,50 links 48 25 70 166 46 265 4,00

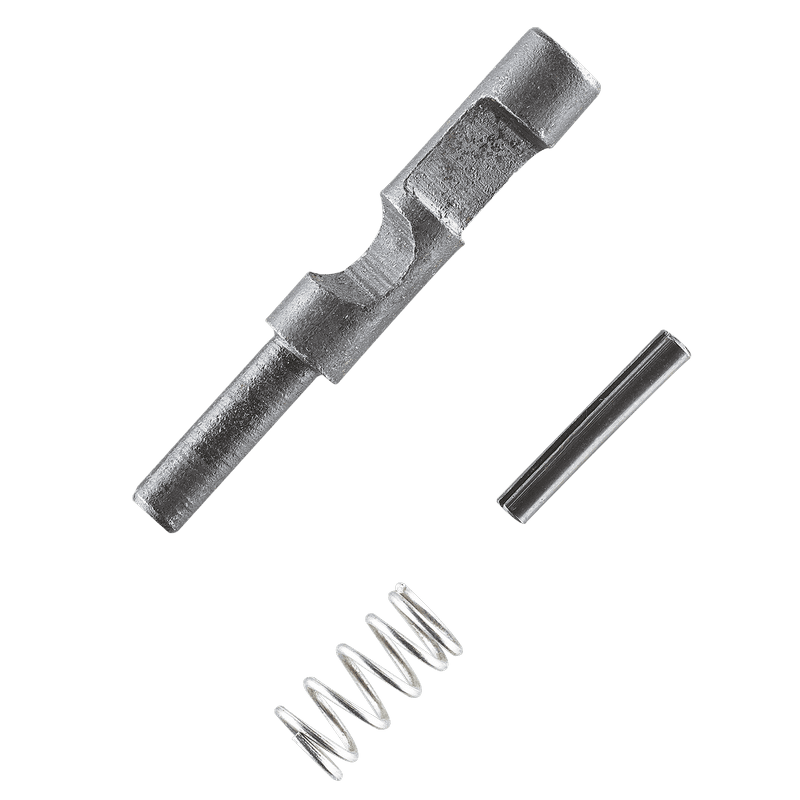

ERSATZ-SICHERUNGSBOLZEN ESBVK
· Passend für VKS/G · Bestehend aus Sicherungsfalle, Spannhülse, Feder

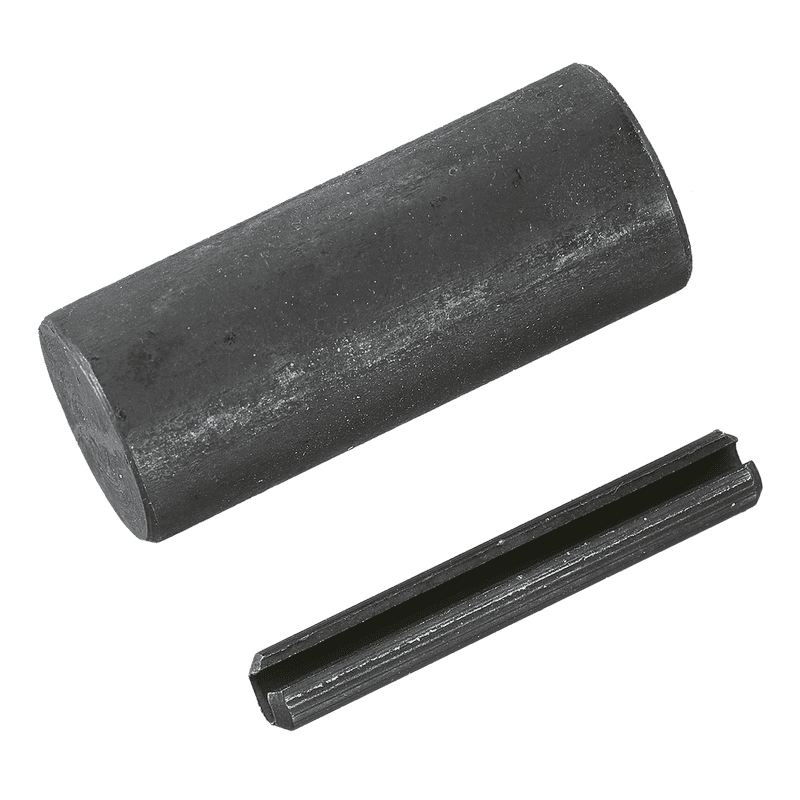

ERSATZ-SICHERUNGSBOLZENSET ESB
· Passend für KLH/G, KLHS/G, KVH/G und VKS/G · Bestehend aus Tragbolzen, Spannhülse · Hochfester Vergütungsstahl

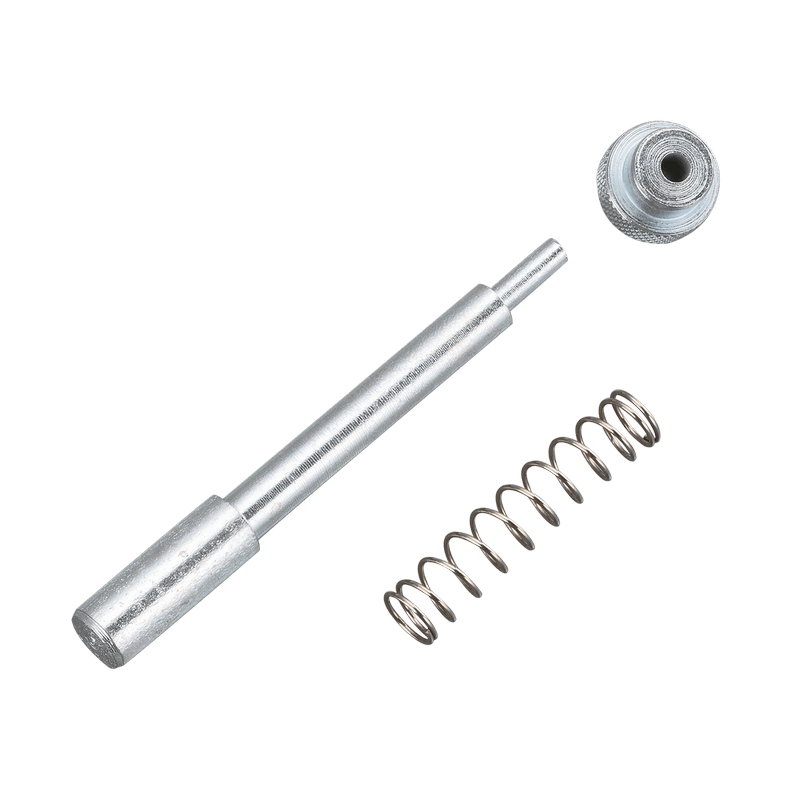

ERSATZ-SICHERUNGSSET ESV
· Passend für KVHS/G und ÖVHS/G · Bestehend aus Sicherungsstift, Verschluss Feder
ERSATZ-SICHERUNGSSET ESVZ
· Passend für Ratschen-Lastenspanner GK10 · Bestehend aus Sicherungsstift, Verschluss Feder

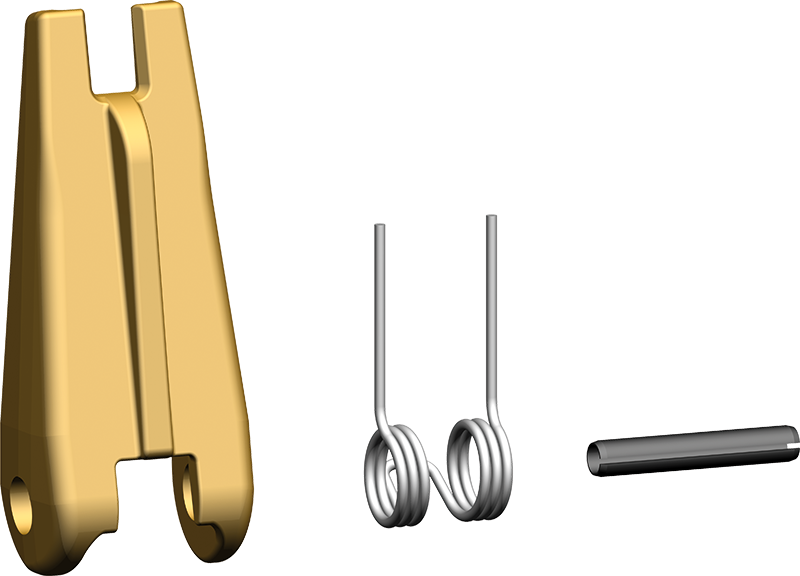

ERSATZ-SICHERUNGSSET FG
· Passend für HKS/SUN · Sicherungsfalle, Spannhülse, Feder · Stahl, geschmiedet

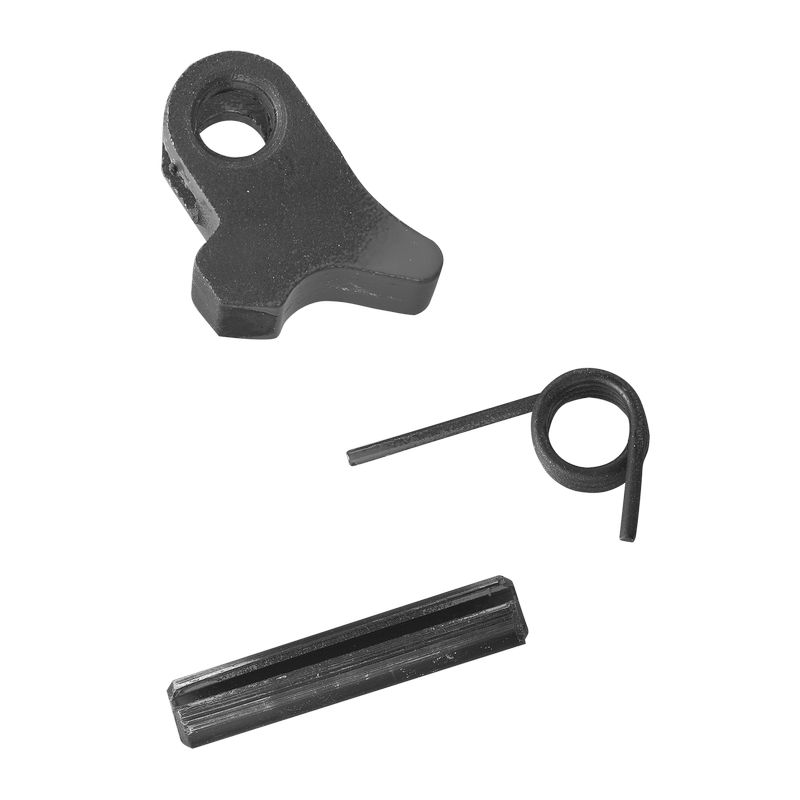

ERSATZ-SPERRKLINKENSATZ ESK
· Passend für KLHS/G, WLHS/G · Bestehend aus Sperrklinke, Feder, Spannhülse · Hochfester Vergütungsstahl

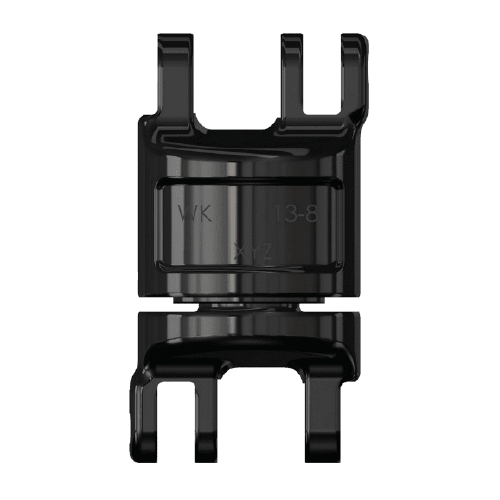

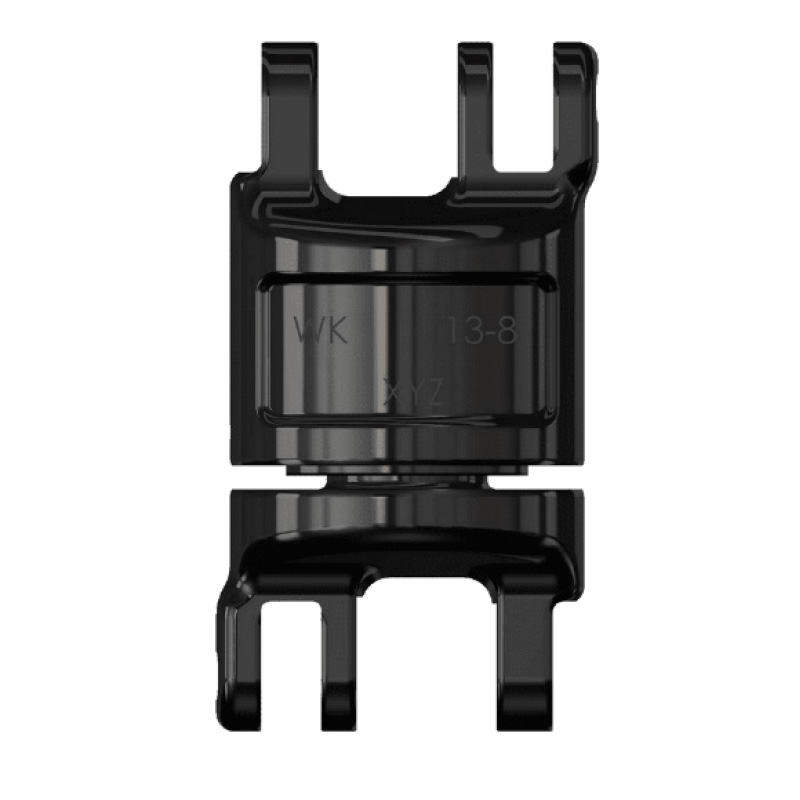

ISOLIERTER DRALLFÄNGER IDF/G
· Güteklasse 8· Mit Kugellager, drehbar · Tragfähigkeit: 2,00 t bis 12,50 t · Vielseitig kombinierbar durch verschiedene Endbeschläge· Universal einsetzbar in Verbindung mit Ketten, Drahtseilen, Rundschlingen oder Hebebändern· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t d i kg 115515 7/8 IDF/G 7/8 2,00 49 76 0,61 115516 10 IDF/G 10 3,15 63 93 1,20 115339 13 IDF/G 13 5,30 79 122 2,55 115517 16 IDF/G 16 8,00 94 142 4,40 115518 20 IDF/G 20 12,50 109 159 6,70

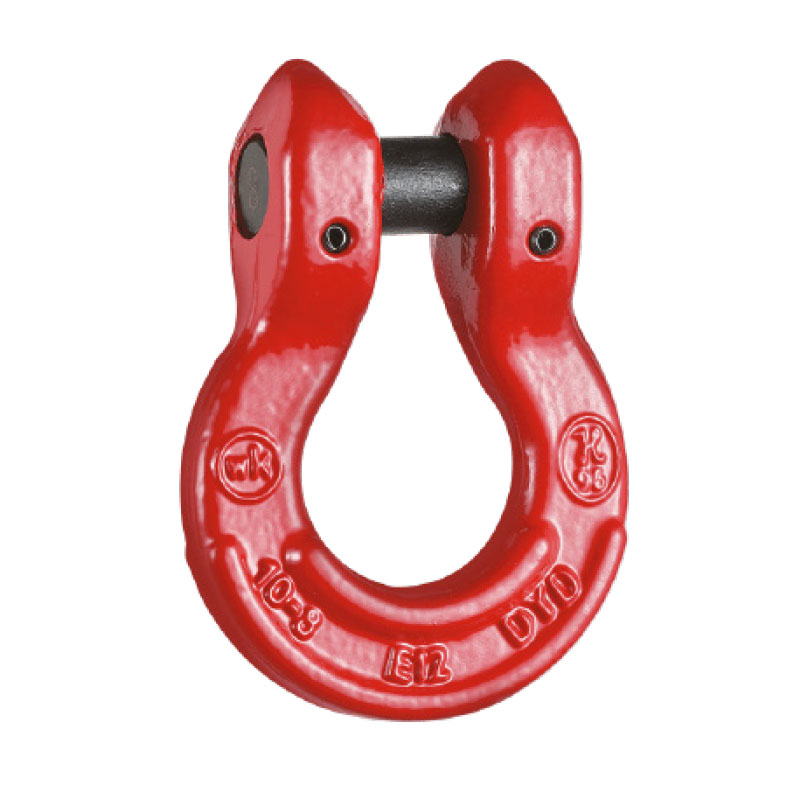

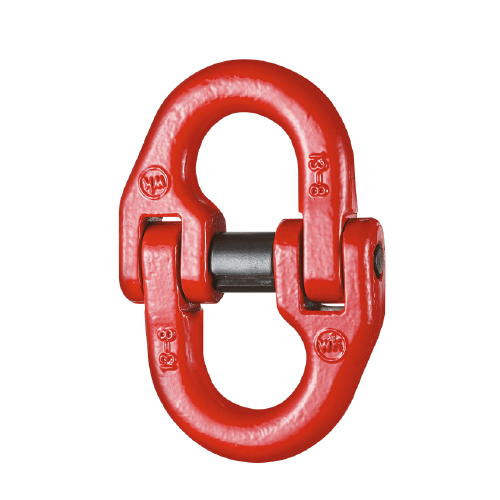

KETTENVERBINDER KV/G
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 8,00 t · Für Anschlagketten · Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b b1 d1 d2 h kg 115468 6 KV/G 6 1,12 41 8 20,5 8 25 0,12 115469 7/8 KV/G 7/8 2,00 52 10 23,5 10 35 0,22 115470 10 KV/G 10 3,15 62 12 31,5 12 40,5 0,36 115471 13 KV/G 13 5,30 81 15 41 16 54 0,71 115472 16 KV/G 16 8,00 99 19 49,5 19 64 1,30
BEWÄHRTE QUALITÄT
DAS IDEALE ANSCHLAGMITTEL FÜR DEN TRANSPORT VON SCHWEREN LASTEN
Die Güteklasse 8 ist der bekannteste und bewährte Qualitätsstandard für Anschlagketten. Sie zeichnet sich durch die hohe Festigkeit, besondere Gelenkhärtung, hohe Verschleißfestigkeit und großem Zubehörangebot aus.
Die verwendeten Beschlagteile entsprechen nach DIN EN 1677.
Unsere Anschlagketten (Kettengehänge) der Güteklasse 8 sind eine Alternative zu den Kettengehängen in der Güteklasse 10 oder Güteklasse 12.
Sie werden in allen Bereichen der Industrie und Bau, beim Heben von Lasten, eingesetzt.
Eine Konfektionierung mit verschiedenen Beschlagteilen wie Gabelkopfhaken, Automatikhaken, Aufhängeringe, Verkürzungsklauen, Weitmaulhaken, Ösenhaken usw. ist möglich.
Aufgrund eigener Konfektion der Anschlagketten, fertigen wir im Rahmen der Normen auch Kettengehänge nach Kundenwunsch.
