SCHÄKEL HOCHFEST, GERADE, MIT AUGENBOLZEN
1,16 €
Produktnummer:
101033
Lagerbestand:
27
Produktinformationen "SCHÄKEL HOCHFEST, GERADE, MIT AUGENBOLZEN"
· Gerade Form mit Augenbolzen
· Tragfähigkeit: 0,33 t bis 55,00 t
· Oberfläche: Bügel feuerverzinkt
· Bolzen galv. ferzinkt, lackiert
· Material: Hochfester Vergütungsstahl
· Bolzen galv. ferzinkt, lackiert
· Material: Hochfester Vergütungsstahl
· Sicherheitsfaktor: 6-fach
|

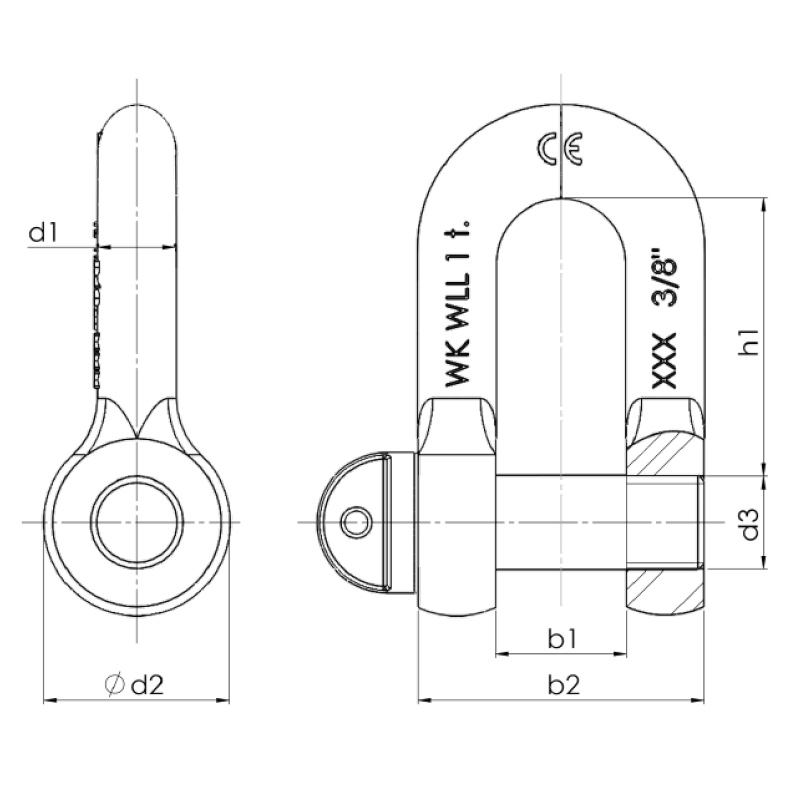

Artikelnummer |
Nenngröße |
Abmessungen in mm |
|
|
|||||
| b1 | b2 | d1 min. | d2 max. | d3 min. | h1 | ||||
| 101032 | 3/16" | 10 | 20 | 5 | 16 | 6 | 19 | 0,33 | 0,03 |
| 101033 | 1/4" | 12 | 26 | 6 | 22 | 8 | 22 | 0,50 | 0,05 |
| 101034 | 5/16" | 13 | 29 | 8 | 25,5 | 9,5 | 26 | 0,75 | 0,08 |
| 101035 | 3/8" | 16 | 36 | 9,5 | 28,5 | 11 | 31 | 1,00 | 0,13 |
| 101036 | 7/16" | 18 | 40 | 1 | 31,5 | 12,5 | 36 | 1,50 | 0,17 |
| 101037 | 1/2" | 21 | 47 | 12,5 | 35 | 15,5 | 41 | 2,00 | 0,30 |
| 101038 |
5/8" | 27 | 59 | 15,5 | 47,5 | 19 | 51 | 3,25 | 0,57 |
| 101039 | 3/4" | 32 | 70 | 19 | 54 | 22 | 60 | 4,75 | 0,98 |
| 101040 | 7/8" | 36 | 80 | 22 | 60 | 25 | 71 | 6,50 | 1,46 |
| 101041 | 1" | 43 | 93 | 25 | 66,5 | 28,5 | 81 | 8,50 | 1,96 |
| 101042 | 1 1/8" | 46 | 104 | 28,5 | 73 | 32 | 90 | 9,50 | 2,75 |
| 101043 | 1 1/4" | 52 | 116 | 31,5 | 82,5 | 35 | 100 | 12,00 | 4,11 |
| 101044 | 1 3/8" | 57 | 127 | 35 | 889 | 38 | 113 | 13,50 | 5,20 |
| 101045 | 1 1/2" | 60 | 136 | 38 | 95 | 41 | 124 | 17,00 | 6,81 |
| 101046 | 1 3/4" | 73 | 161 | 44 | 114 | 51 | 146 | 25,00 | 11,30 |
| 101047 | 2" | 83 | 185 | 50,5 | 135,5 | 57 | 171 | 35,00 | 16,50 |
| 110481 | 2 1/2" | 105 | 232 | 63,5 | 159 | 70 | 203 | 55,00 | 34,20 |
