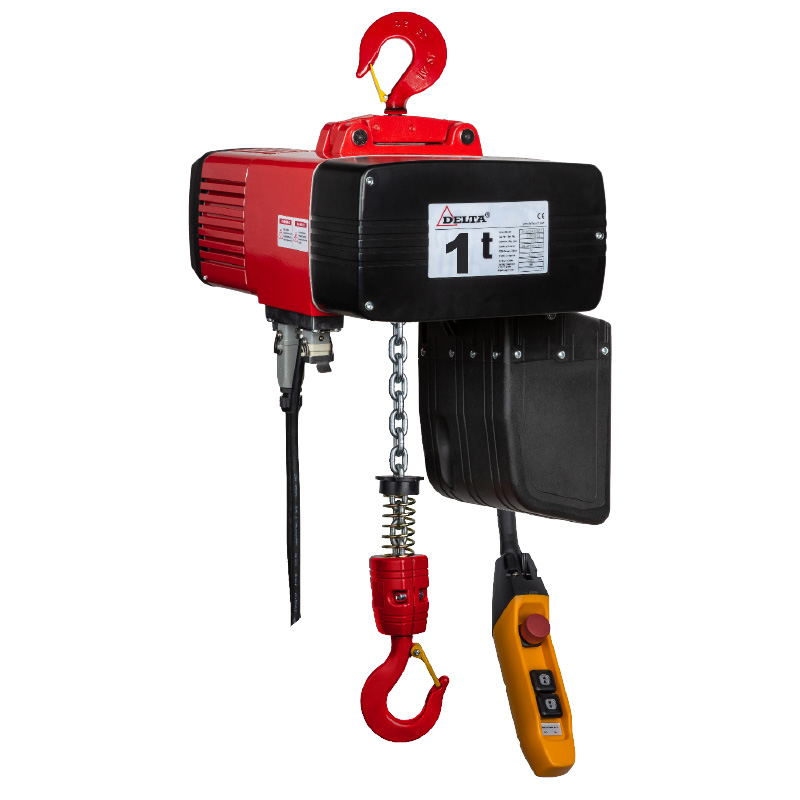

ELEKTRISCHER KETTENZUG DEH
· Tragfähigkeit von 0,12 bis 2,00 t· Hubhöhe 6 m (weitere auf Anfrage) · Robuste Bauweise· Ausgelegt für eine Vielzahl von industriellen Anwendungen· Schwenkbarer Lasthaken mit Hakensicherung· Leichte Demontage zu Wartungszwecken· Steuereinheit mit SIEMENS / EATON Relais inkl. Hauptschutz· Permanent geschmiertes Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb· Geliefert mit Steuerschalter, Stromkabel und Kettenbehälter· In Anlehnung an die Maschinenrichtlinie 2006/42/EG, geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung TECHNISCHE DATEN Betriebsspannung 400-440V / 50Hz / 3Ph Hubgeschwindigkeit Haupt- und Feinhub Lastkette Lastkette nach EN818-7-DAT/DT Steuerkabel Standard ca. 6 Meter Stromkabel ca. 4.5 Meter ohne Stecker Schutzart Gehäuse IP 55 Schutzart Steuerschalter IP 65 Triebwerksgruppe 0.125 - 2 ton, 5 ton M5/2m (ISO/FEM) 3 ton M4/14Am (ISO/FEM) Einschaltdauer 0.125 - 2 ton, 5 ton 40% / 240 0,3 ton 30 % / 180 Isolationsklasse F Einsatztemperatur -10°C - +40°C DGUV/BGV Lasttyp Darf nicht zum Heben von Personen verwendet werden!! SICHERHEIT Steuerschalter 24V Schutzsteuerung mit Not-Aus Überlastschutz Extern einstellbare Rutschkupplung Bremse Elektromagnetische Federdruckbremse, hält die Last auch bei Stromausfall sicher Endabschalter Elektro-mechanischer oberer und unterer Endabschalter Überhitzungsschutz Geschützt durch Wärmesensor Phasenfolgeschutz Ausgestattet mit einem Phasenfolgeschutz, um den Kettenzug vor möglichen Schäden durch Phasenänderungen zu schützen. Artikelnummer Tragfähigkeit Hubhöhe Hubgeschwindigkeit Lastkette Ketten-stränge Leistung Eigengewicht Zusatzgewicht t m m/min Ø x mm kW kg kg 117119 0,125 6,00 8/2 4 x 12 1 0,4 / 0,1 22 0,4 117120 0,25 6,00 8/2 4 x 12 1 0,4 / 0,1 22 0,4 117121 0,50 6,00 8/2 5 x 15 1 0,72 / 0,18 33 0,7 117122 1,00 6,00 8/2 7,1 x 21 1 1,6 / 0,4 56 1,1 117123 2,00 6,00 4/1 7,1 x 21 2 1,6 / 0,4 58 2,2 117124 3,00 6,00 6/1,50 11,2 x 34 1 3,6 / 0,9 100 2,7 117125 5,00 6,00 3/0,75 11,2 x 34 2 3,6 / 0,9 121 5,4 Artikelnummer Abmessungen in mm A B C D E F H H1 J K L 117119 211 228 115 57 114 123 420 373 40 23 53 117120 211 228 115 57 114 123 420 373 40 23 53 117121 231 204 165 62 118 162 465 420 40 27 58 117122 264 245 175 67 128 187 575 520 45 31 61 117123 264 245 175 89 150 165 690 595 53 38 61 117124 300 322 202 118 183 207 703 623 53 38 74 117125 300 322 202 118 198 192 905 771 65 52 74

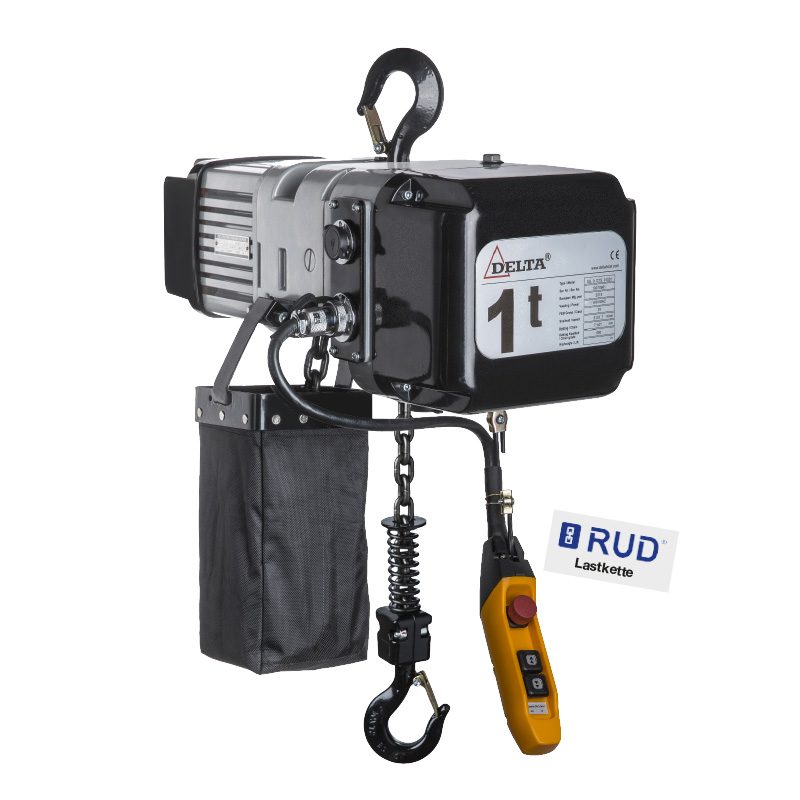

ELEKTRISCHER KETTENZUG SG.DTS
· Tragfähigkeit von 0,25 bis 15,00 t · Hubhöhe 6 m (weitere auf Anfrage) · Robuste Bauweise mit Aluminium Gehäuse. · Schwenkbarer Lasthaken mit Hakensicherung. · Leichte Demontage zu Wartungszwecken. · Steuereinheit mit SIEMENS Relais inkl. Hauptschutz. · Permanent geschmiertes Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb. · Geliefert mit Steuerschalter, Stromkabel und Kettenbehälter. · Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung. TECHNISCHE DATEN Betriebsspannung 400-440V / 50Hz / 3Ph Hubgeschwindigkeit Haupt- und Feinhub Lastkette Lastkette nach EN818-7-DAT/DT Steuerkabel Standard ca. 6 Meter Stromkabel ca. 1 Meter ohne Stecker Schutzart Gehäuse IP 55 Schutzart Steuerschalter IP 65 Triebwerksgruppe M5 / 2m (ISO/FEM) Einschaltdauer 40% / 240 Isolationsklasse F Einsatztemperatur -10°C - +40°C DGUV/BGV Lasttyp Darf nicht zum Heben von Personen verwendet werden!! SICHERHEIT Steuerschalter 24V Schutzsteuerung mit Not-Aus Überlastschutz Extern einstellbare Rutschkupplung Bremse Elektromagnetische Federdruckbremse, hält die Last auch bei Stromausfall sicher Endabschalter Elektro-mechanischer oberer und unterer Endabschalter Überhitzungsschutz Geschützt durch Wärmesensor Artikelnummer Tragfähigkeit Hubgeschwindigkeit Lastkette Ketten-stränge Leistung Eigengewicht Zusatzgewicht t m/min Ø x mm kW kg kg 117140 0,25 7 5 x 15 1 0,45 42 0,7 117141 0,25 7 / 2,3 5 x 15 1 0,45 / 0,15 50 0,7 117142 0,50 7,6 6,3 x 19 1 0,9 43 0,9 117143 0,50 7,6 / 2,5 6,3 x 19 1 0,9 / 0,3 51 0,9 17144 1,00 5 8 x 24 1 1,1 45 1,5 117145 1,00 5 / 1,7 8 x 24 1 1,1 / 0,37 57 1,5 117146 2,00 2,5 8 x 24 2 1,1 51 3 117147 2,00 2,5 / 0,85 8 x 24 2 1,1 / 0,37 64 3 117148 2,00 5,3 10 x 30,2 1 3 94 2,2 117149 2,00 5,3 / 1,8 10 x 30,2 1 3 / 1 116 2,2 117150 3,00 6 11,2 x 34 1 3 94 2,7 117151 3,00 6 / 2 11,2 x 34 1 3 / 1 116 2,7 117152 5,00 3 / 1 11,2 x 34 2 3 / 1 130 5,4 117153 7,50 2 / 0,6 11,2 x 34 3 3 / 1 184 8,1 117154 10,00 3 / 1 11,2 x 34 4 2 x 3 / 1 263 10,8 117155 15,00 2 / 0,6 11,2 x 34 6 2 x 3 / 1 335 16,2 Artikelnummer Abmessungen in mm A B C D E F H J K 117140 282 307 214 80 142 102 460 40 25 117141 307 307 214 80 142 102 460 40 25 117142 302 307 214 80 142 102 470 40 25 117143 334 307 214 80 142 102 470 40 25 117144 302 307 214 80 142 102 520 45 31 117145 354 307 214 80 142 102 520 45 31 117146 302 307 214 80 185 59 760 53 38 117147 354 307 214 80 185 59 760 53 38 117148 358 336 260 80 185 165 695 53 38 117149 481 336 260 80 185 165 695 53 38 117150 358 336 260 80 185 165 695 53 38 117151 481 336 260 80 185 165 695 53 38 117152 481 336 260 80 240 110 910 75 52 117153 481 336 260 80 240 110 910 75 55 117154 481 336 260 - 370 950 1300 80 60 117155 481 336 260 - 370 950 1250 112 102
ELEKTRISCHES FAHRWERK FÜR DEH
· Tragfähigkeit von 0,12 bis 2,00 t · Passend nur für Kettenzug DEH · Stützräder ermöglichen ein sicheres Fahren entlang des Trägers. · Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz. Zusätzlich ausgestattet mit Kippschutz. · Dauerhaft geschmierte, kugelgelagerte Räder ermöglichen ein sanftes und gleichmäßiges Verfahren. · Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile Artikelnummer Tragfähigkeit Fahrgeschwindigkeit Leistung Fahrwerk Trägerbreite Min. Bauhöhe (H) t m/min kW mm mm 117126 0,125 20 / 6,7 0,2 / 0,07 74 - 300 438 117127 0,25 20 / 6,7 0,2 / 0,07 74 - 300 438 117128 0,50 20 / 6,7 0,2 / 0,07 74 - 300 480 117129 1,00 20 / 6,7 0,2 / 0,07 74 - 300 578 117130 2,00 20 / 6,7 0,4 / 0,13 74 - 300 670 117131 3,00 20 / 6,7 0,4 / 0,13 100 - 310 710 117132 5,00 20 / 6,7 0,4 / 0,13 100 - 310 870 Artikelnummer Tragfähigkeit Min. Radius Raddurchmesser Gewicht Abmessungen in mm t m mm kg A B C D 117126 0,125 2,50 68 33,0 336 131 97 320 117127 0,25 2,50 68 33,0 336 131 97 320 117128 0,50 2,50 68 33,0 336 131 97 320 117129 1,00 2,50 68 33,0 336 131 97 340 117130 2,00 2,50 75 40,0 338 132 113 340 117131 3,00 1,60 96 53,0 316 139 132 386 117132 5,00 1,80 110 62,0 318 141 130 426
ELEKTRISCHES FAHRWERK FÜR SG.DTS
· Tragfähigkeit von 3,00 bis 15,00 t · Passend nur für Kettenzug SG.DTS · Stützräder ermöglichen ein sicheres Fahren entlang des Trägers. · Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz. Zusätzlich ausgestattet mit Kippschutz. · Dauerhaft geschmierte, kugelgelagerte Räder ermöglichen ein sanftes und gleichmäßiges Verfahren. · Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile Artikelnummer Tragfähigkeit Fahrgeschwindig-keiten Fahrgeschwindigkeit Leistung Fahrwerk Trägerbreite Min. Bauhöhe (H) t m/min kW mm mm 117156 3,00 1 13,5 0,4 88 - 300 665 117158 3,00 2 18 / 6 0,4 / 0,13 88 - 300 665 117159 5,00 1 13,5 0,75 88 - 300 885 117160 5,00 2 18 / 6 0,75 / 0,25 88 - 300 885 117161 7,50 1 11,0 0,75 150 - 220 1035 117162 10,00 2 11 / 3,5 0,75 150 - 220 1100 117163 15,00 1 11,0 2 x 0,75 150 - 220 1250 Artikelnummer Tragfähigkeit Fahrgeschwin-dikeiten Min. Radius Raddurchmesser Gewicht Abmessungen in mm t m mm kg A B C D 117156 3,00 1 5 96 52,0 325 135 133 370 117158 3,00 2 5 96 56,0 340 135 133 370 117159 5,00 1 5 110 68,0 360 135 140 410 117160 5,00 2 5 110 76,0 410 135 140 410 117161 7,50 1 2 140 72,0 260 170 150 400 117162 10,00 1 3 175 122,0 260 170 175 500 117163 15,00 1 5 140 138,0 260 170 150 900
ENDABSCHALTER
· Passend für Fahrwerke SG.DTS und DEH · Endabschaltung in Deutschland pflicht!
FUNKFERNBEDIENUNG GEEIGNET FÜR DEH
· Steuern Sie 1, 2 oder 4 Elektrokettenzüge gleichzeitig. · Leichter, aber robuster Sender mit Not-Aus. Die Funkfernsteuerungen von Delta sind alle Plug-and-Play-fähig. Sie können die standardmäßige kabelgebundene Steuerung einfach trennen und dann den Empfänger der Funkfernsteuerung daran an- schließen. Das Anschlusskabel ist selbstverständlich im Lieferumfang enthalten. Der Handsender funktioniert mit Batterien, die Sie nach einiger Zeit problemlos selbst austauschen können. · Leicht nachrüstbar und im Wechsel mit dem Steuerkabel verwendbar. · Leichter, aber robuster Sender mit Not-Aus. · Maße Sender (LxBxH): 205 x 60 x 53 · Maße Empfänger (LxBxH): 205 x 86 x 130 · Erfüllt die Maschinenrichtlinie 2006/42/EG. TECHNISCHE DATEN Sender Empfänger Schutzart Steuerschalter IP 65 IP 65 Arbeitsabstand im offenen Raum 100 mm 100 mm Einsatztemperatur -10°C bis +40°C -10°C bis +40°C Eigengewicht 0,3 kg 0,4 kg Stromversorgung 3V (2x AA) 18V - 65V Artikelnummer AnzahlKettenzüge Funktionen Richtungen Geschwindigkeiten 114399 1 2 ↑ ↓ 2 114977 1 4 ↑ ↓ ← → 2 117170 2 2 ↑ ↓ 2 117171 2 4 ↑ ↓ ← → 2 117172 4 2 ↑ ↓ 2 117173 4 4 ↑ ↓ ← → 2
FUNKFERNBEDIENUNG GEEIGNET FÜR SG.DTS
· Steuern Sie 1, 2 oder 4 Elektrokettenzüge gleichzeitig. · Leichter, aber robuster Sender mit Not-Aus. Die Funkfernsteuerungen von Delta sind alle Plug-and-Play-fähig. Sie können die standardmäßige kabelgebundene Steuerung einfach trennen und dann den Empfänger der Funkfernsteuerung daran an- schließen. Das Anschlusskabel ist selbstverständlich im Lieferumfang enthalten. Der Handsender funktioniert mit Batterien, die Sie nach einiger Zeit problemlos selbst austauschen können. · Leicht nachrüstbar und im Wechsel mit dem Steuerkabel verwendbar. · Leichter, aber robuster Sender mit Not-Aus. · Maße Sender (LxBxH): 205 x 60 x 53 · Maße Empfänger (LxBxH): 205 x 86 x 130 · Erfüllt die Maschinenrichtlinie 2006/42/EG. TECHNISCHE DATEN Sender Empfänger Schutzart Steuerschalter IP 65 IP 65 Arbeitsabstand im offenen Raum 100 mm 100 mm Einsatztemperatur -10°C bis +40°C -10°C bis +40°C Eigengewicht 0,3 kg 0,4 kg Stromversorgung 3V (2x AA) 18V - 65V Artikelnummer AnzahlKettenzüge Funktionen Richtungen Geschwindigkeiten 117175 1 2 ↑ ↓ 1 113077 1 2 ↑ ↓ 2 117176 1 4 ↑ ↓ ← → 1 113614 1 4 ↑ ↓ ← → 2 117177 2 2 ↑ ↓ 1 117178 2 2 ↑ ↓ 2 117179 2 4 ↑ ↓ ← → 1 117180 2 4 ↑ ↓ ← → 2 117181 4 2 ↑ ↓ 1 117182 4 2 ↑ ↓ 2 117183 4 4 ↑ ↓ ← → 1 117184 4 4 ↑ ↓ ← → 2
MECHANISCHES FAHRWERK FÜR DEH
· Tragfähigkeit von 0,12 bis 2,00 t · Passend nur für Kettenzug DEH · Stützräder ermöglichen ein sicheres Fahren entlang des Trägers. · Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz. Zusätzlich ausgestattet mit Kippschutz. · Dauerhaft geschmierte, kugelgelagerte Räder ermöglichen ein sanftes und gleichmäßiges Verfahren. · Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile Artikelnummer Tragfähigkeit Trägerbreite Min. Bauhöhe (H) t mm mm 117133 0,125 74 - 300 438 117134 0,25 74 - 300 438 117135 0,50 74 - 300 480 117136 1,00 74 - 300 578 117137 2,00 74 - 300 670 117138 3,00 100 - 310 710 117139 5,00 100 - 310 870 Artikelnummer Tragfähigkeit Min. Radius Raddurchmesser Gewicht Abmessungen in mm t m mm kg A B C 117133 0,125 2,50 68 7,0 424 75 270 117134 0,25 2,50 68 7,0 424 75 270 117135 0,50 2,50 68 7,0 424 75 270 117136 1,00 2,50 68 7,0 424 75 270 117137 2,00 2,50 75 12,0 424 75 270 117138 3,00 1,60 110 37,0 466 128 363 117139 5,00 1,80 122 59,0 466 140 436
MECHANISCHES FAHRWERK FÜR SG.DTS
· Tragfähigkeit von 0,12 bis 2,00 t · Passend nur für Kettenzug DEH · Stützräder ermöglichen ein sicheres Fahren entlang des Trägers. · Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz. Zusätzlich ausgestattet mit Kippschutz. · Dauerhaft geschmierte, kugelgelagerte Räder ermöglichen ein sanftes und gleichmäßiges Verfahren. · Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile Artikelnummer Tragfähigkeit Trägerbreite Min. Bauhöhe (H) t mm mm 117165 1,00 74 - 300 510 117166 2,00 74 - 300 665 117167 2,00 (2-Strang) 74 - 300 695 117168 3,00 88 - 300 665 117169 5,00 88 - 300 885 Artikelnummer Tragfähigkeit Min. Radius Raddurchmesser Gewicht Abmessungen in mm t m mm kg A B C 117165 1,00 2,50 68 22,0 424 75 270 117166 2,00 (2-Strang) 2,50 75 22,0 424 75 270 117167 2,00 5,00 96 42,0 466 110 330 117168 3,00 5,00 96 42,0 466 110 330 117169 5,00 5,00 110 44,0 466 110 334
ÖSENAUFHÄNGUNG
· Passend für Kettenzug DEH · Tragfähigkeit von 0,12 t bis 5,00 t
