SCHÄKEL HOCHFEST, GESCHWEIFT, MIT MUTTER UND SPLINT
1,29 €
Produktnummer:
101016
Lagerbestand:
30
Produktinformationen "SCHÄKEL HOCHFEST, GESCHWEIFT, MIT MUTTER UND SPLINT"
· Geschweifte Form mit Mutter und Splint
· Tragfähigkeit: 0,33 t bis 55,00 t
· Oberfläche: Bügel feuerverzinkt
· Bolzen galv. ferzinkt, lackiert
· Material: Hochfester Vergütungsstahl
· Bolzen galv. ferzinkt, lackiert
· Material: Hochfester Vergütungsstahl
· Sicherheitsfaktor: 6-fach
|

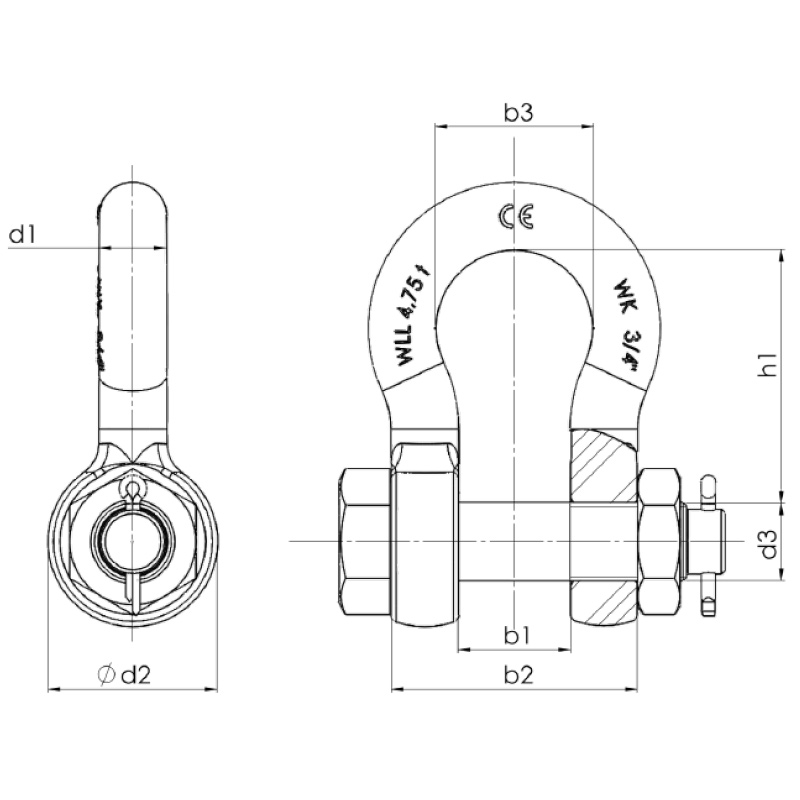

Artikelnummer |
Nenngröße |
Abmessungen in mm |
|
|
||||||
| b1 | b2 | b3 min | d1 min. | d2 max. | d3 min. | h1 | ||||
| 101016 | 1/4" | 12 | 26 | 19 | 6 | 22 | 8,0 | 28 | 0,50 | 0,07 |
| 101017 | 5/16" | 13 | 29 | 20,5 | 8 | 25,5 | 9,5 | 31 | 0,75 | 0,10 |
| 101018 | 3/8" | 16 | 36 | 23,5 | 9,5 | 28,5 | 11,0 | 36 | 1,00 | 0,15 |
| 101019 | 7/16" | 18 | 40 | 27 | 11 | 31,5 | 12,5 | 42 | 1,50 | 0,21 |
| 101020 | 1/2" | 21 | 47 | 30 | 12,5 | 35 | 15,5 | 48 | 2,00 | 0,34 |
| 101021 | 5/8" | 27 | 59 | 38 | 15,5 | 47,5 | 19,0 | 60 | 3,25 | 0,68 |
| 101022 | 3/4" | 32 | 70 | 44,5 | 19 | 54 | 22,0 | 71 | 4,75 | 1,11 |
| 101023 | 7/8" | 36 | 80 | 50,5 | 22 | 60 | 25,0 | 84 | 6,50 | 1,66 |
| 101024 | 1" | 43 | 93 | 58,5 | 25 | 66,5 | 28,5 | 95 | 8,50 | 2,35 |
| 101025 | 1 1/8" | 46 | 104 | 66,5 | 28,5 | 73 | 32,0 | 109 | 9,50 | 3,22 |
| 101026 | 1 1/4" | 52 | 116 | 73 | 31,5 | 82,5 | 35,0 | 119 | 12,00 | 4,98 |
| 101027 | 1 3/8" | 57 | 127 | 82,5 | 35 | 89 | 38,0 | 133 | 13,50 | 6,36 |
| 101028 | 1 1/2" | 60 | 136 | 85,5 | 38 | 95 | 41,0 | 146 | 17,00 | 8,14 |
| 101029 | 1 3/4" | 73 | 161 | 114 | 44 | 114 | 51,0 | 178 | 25,00 | 14,29 |
| 101030 | 2" | 83 | 185 | 133,5 | 50,5 | 133,5 | 57,0 | 197 | 35,00 | 20,10 |
| 101031 | 2 1/2" | 105 | 232 | 171,5 | 63,5 | 159 | 70,0 | 267 | 55,00 | 43,60 |
