Front- und Rückplatte für Flaig FX
Front- und Rückplatte für Flaig FX Magnete
Hebel für MaxX 125/250 Permanent Lasthebemagnete
Ersatzhebel für MaxX Permanent Lasthebemagnete
Hebel für MaxX 1500/2000 Permanent Lasthebemagnete
Ersatzhebel für MaxX Permanent Lasthebemagnete
Hebel für MaxX 500 Permanent Lasthebemagnete
Ersatzhebel für MaxX Permanent Lasthebemagnete
Hebelset komplett für Flaig FX
Hebelset komplett Hebemagnet bestehend aus: Hebel Griff Anschlagbock 2 Schrauben

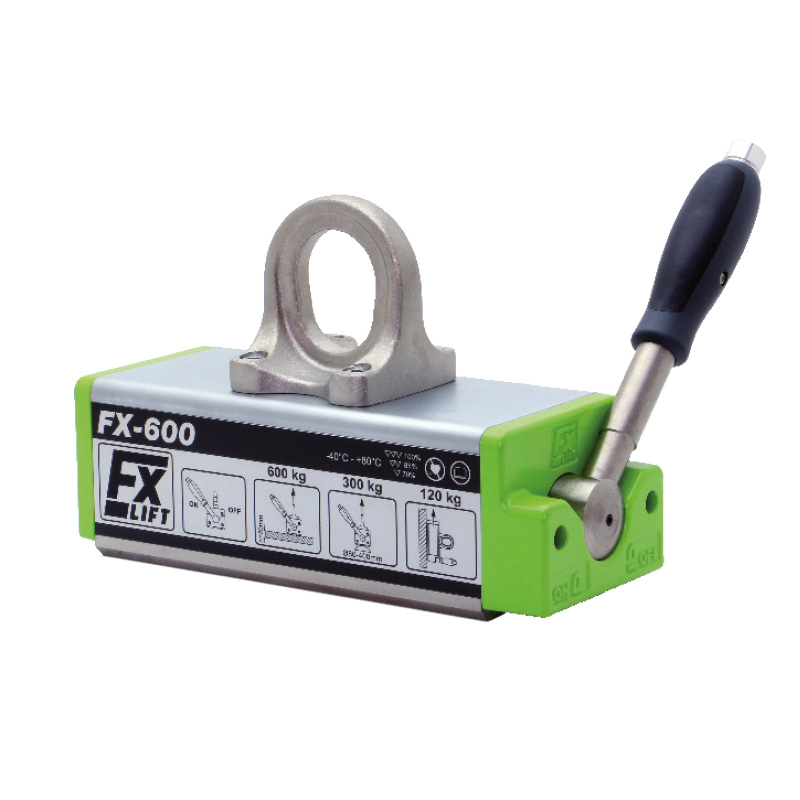

PERMANENT-LASTHEBEMAGNETE FX
· Tragfähigkeit: 0,15 t bis 3,0 t · Einsatztemperatur: -10°C bis +80°C · Kraftvoller Lasthebemagnet, benötigt keine externe Energiequelle. · Einfache Handhabung mit Hebel für schnelle Aktivierung/Deaktivierung. · Robuste Bauweise für Langlebigkeit und Haltbarkeit. · Ideal für kosteneffiziente, wartungsarme und sichere Handhabung von ferromagnetischen Materialien. · Nach EN 13155. Artikelnummer Typ Tragfähigkeit in t. Min.Plattendicke GeeigneterDurchmesser Abmessungen in mm Gewicht Flachmaterial Rundmaterial mm mm L B H H1 R X/Y kg 112790 FX-150 0,15 0,075 8 50-200 161 64 60 124 136 30/42 3,,60 109252 FX-300 0,30 0,15 8 50-300 205 87 78 158 190 42/53 8,40 112791 FX-600 0,60 0,30 20 80-400 288 112 94 189 228 51/62 19,00 117050 FX-800 0,80 0,40 20 80-400 348 112 94 189 228 51/62 23,00 112792 FX-1000 1,00 0,50 25 100-450 361 152 120 240 261 60/76 42,00 117051 FX-1500 1,50 0,75 25 100-450 485 152 120 240 261 60/76 61,00 112793 FX-2000 2,00 1,00 50 160-600 472 228 169 313 409 68/89 115,00 112794 FX-3000 3,00 1,50 50 250-600 648 228 169 313 534 68/89 166,00

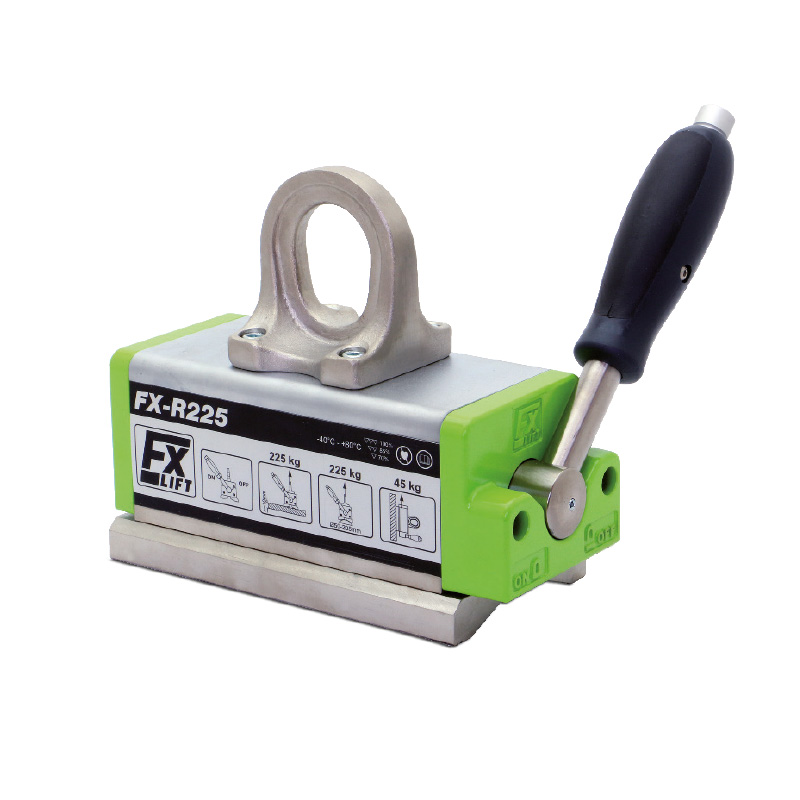

PERMANENT-LASTHEBEMAGNETE FX-R
· Tragfähigkeit: 0,10 t bis 1,8 t · Einsatztemperatur: -10°C bis +80°C · Speziell für das Handling von rundem Material wie Rohren und Zylindern entwickelt.· Einzigartige Form, die perfekt auf runde Oberflächen passt.· Starker Dauermagnet für einen festen und zuverlässigen Griff.· Einfache Bedienung und robuste Bauweise für den industriellen Einsatz. · Nach EN 13155. Artikelnummer Typ Tragfähigkeit in t. Min.Plattendicke GeeigneterDurchmesser Abmessungen in mm Gewicht Flachmaterial Rundmaterial mm mm L B H H1 R X/Y kg 117052 FX-R100 0,10 0,10 8 25-150 161 70 68 132 136 30/42 4,00 117053 FX-R225 0,225 0,225 10 50-205 205 98 90 170 190 42/53 9,50 116760 FX-R450 0,45 0,45 20 50-270 288 126 112 207 228 51/62 22,00 117054 FX-R750 0,75 0,75 20 70-370 361 170 142 262 261 60/76 49,00 117055 FX-R1200 1,20 1,20 40 120-560 472 248 190 334 409 68/89 127,00 117056 FX-R1800 1,80 1,80 40 120-560 648 248 190 334 534 68/89 182,00

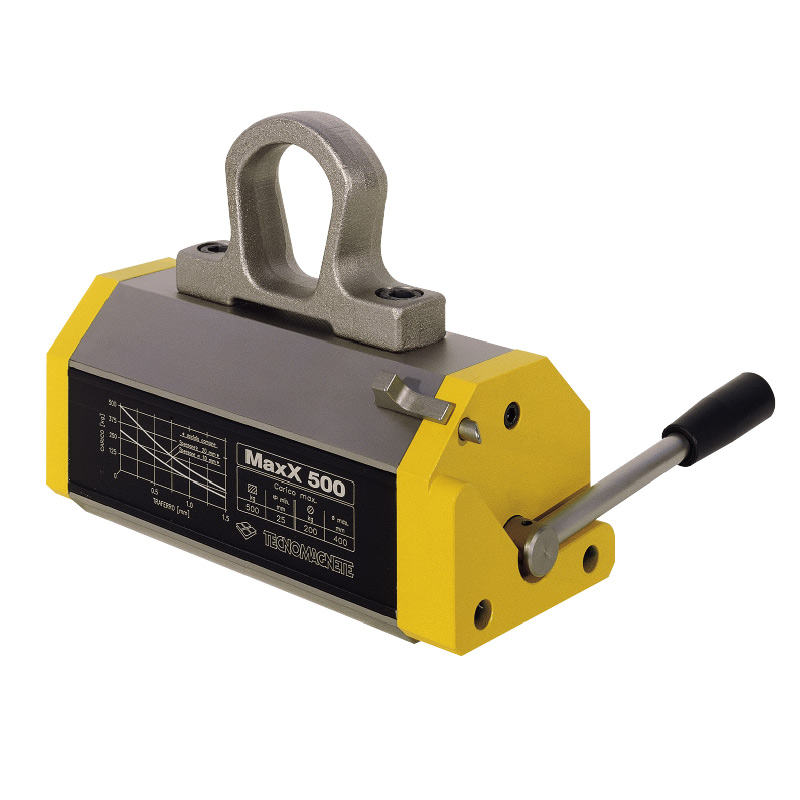

PERMANENT-LASTHEBEMAGNETE MAXX
· Tragfähigkeit: 0,05 t bis 2,0 t · Einsatztemperatur: -10°C bis +60°C · Permanent-Powermagnete für den Kranbetrieb· Für Flachmaterial ab 20 mm Materialstärke· Für Rundmaterial ab 300 mm Durchmesser· Für das sichere Handling von Blechen, Profilen und Rohren · Wirtschaftlich in der Anschaffung und sicher im Handling· Robuste Industriequalität für den täglichen Einsatz ArtikelNummer Typ max. Traglastbei Flachmaterial max. Traglast bei Rundmaterial max. Material-länge Abmessungen in mm Gewicht Traglast Plattendicke Traglast RohrØ Rohrwan-dung min. kg mm mm mm mm mm L C H X Y H1 R kg 100112 MaxX-125 125 20 50 300 10 1000 118 79 79 30 37 145 132 3,50 117057 MaxX-200 200 20 80 300 10 1500 132 79 79 35 43 142 132 4,50 110113 MaxX-250 250 20 100 300 10 1500 189 79 79 35 43 142 137 6,00 117058 MaxX-300 300 20 120 300 10 1500 210 79 79 35 43 142 135 7,50 100114 MaxX-500 500 25 200 400 15 2000 250 106 101 52 60 189 170 15,00 117059 MaxX-600 600 25 240 400 15 2000 285 106 101 52 88 189 176 18,00 100115 MaxX-1000 1000 40 400 450 25 3000 342 133 131 52 60 219 240 36,00 100116 MaxX-1500 1500 45 600 500 30 3000 383 166 171 64 87 293 377 66,00 100117 MaxX-2000 2000 55 800 600 35 3000 457 166 171 64 87 293 377 80,00

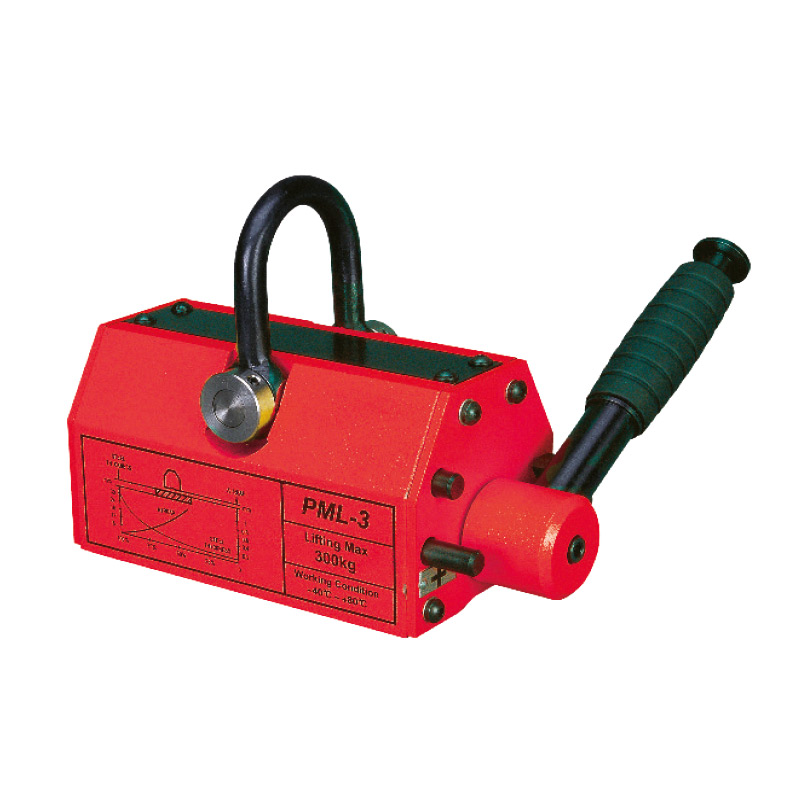

PERMANENT-LASTHEBEMAGNETE PLM
· Tragfähigkeit: 0,01 t bis 3,0 t · Einsatztemperatur: -10°C bis +80°C · nahezu verschleißfrei durch hochwertige Materialien · große Leistung bei kompakter Abmessung· geringes Eigengewicht· Magnetkörper komplett vernickelt· für flache und runde Materialien geeignet· horizontal und vertikal einsetzbar ArtikelNummer max. Traglastbei Flachmaterial max. Traglast bei Rundmaterial Abmessungen in mm Gewicht Traglast Plattendicke Traglast Traglast bei Ø kg mm kg mm L B H R kg 117090 100 15 50 50-300 92 64 72 148 3,0 117091 300 25 150 50-400 166 99 108 223 12,0 117092 600 30 300 100-450 228 118 123 257 24,0 117093 1000 40 500 100-500 266 150 158 303 43,0 117094 2000 55 1000 120-600 394 196 204 470 105,0 117095 3000 60 1500 200-800 431 234 232 576 160,0

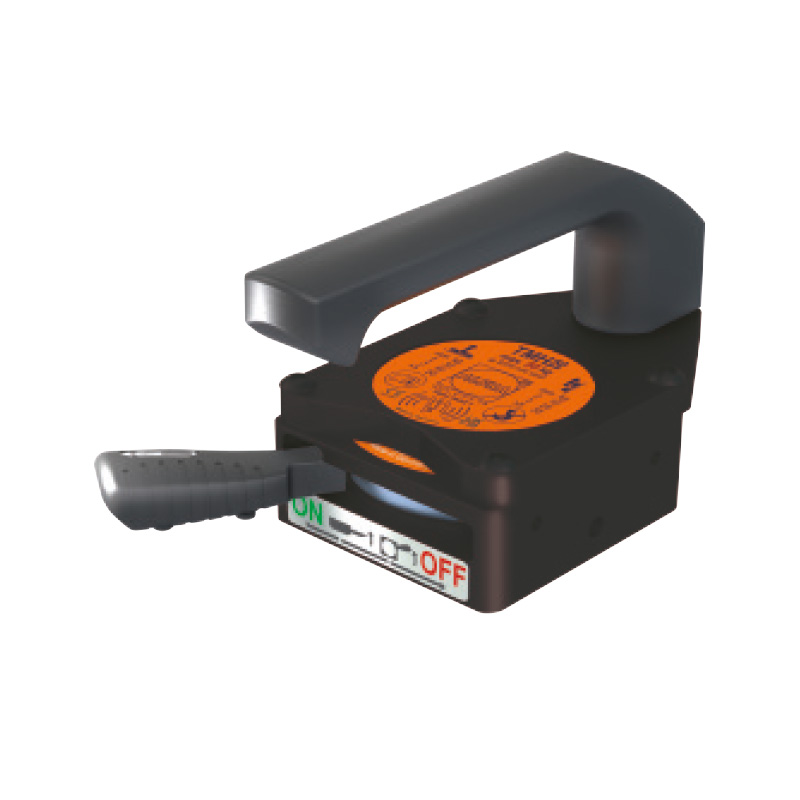

PERMANENT-LASTHEBEMAGNETE TMH 50
· Nur 1,60 kg Eigengewicht · Einsatztemperatur: -10°C bis +60°C · Bis zu 50 kg Tragfähigkeit sogar schon bei 3 mm Stahl S235· Schützt Hände und Finger vor heißem und scharfkantigem Stahl· Unverzichtbar für jeden, der z.B. Schweißteile ohne Hebevorrichtung von A nach B transportieren muss . (Max. Temperatur 60°C)· Widerstandsfähige Magnethaftfläche aus gehärtetem Stahl mit TiN-Beschichtung beugt Beschädigungen vor und garantiert eine lange Lebensdauer Artikelnummer Typ max. Tragkraft bei Flachstahl min. Material-Stärke Abrisskraft(Bei Stahl S235) AbmessungenL x B Gewicht t mm kg mm mm kg 117049 TMH 50 0,05 1 > 300 kg ab 6 mm* 190 124 1,60

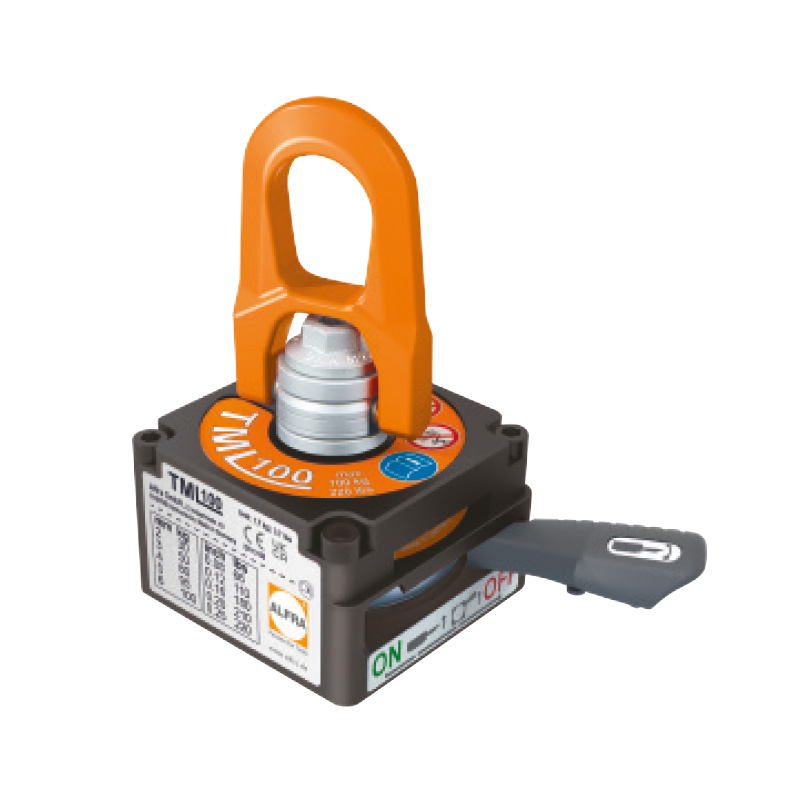

PERMANENT-LASTHEBEMAGNETE TML 100
· Nur 1,70 kg Eigengewicht · Einsatztemperatur: -10°C bis +60°C · Max. Tragfähigkeit von 50 kg bei 3 mm Materialstärke und 100 kg Tragfähigkeit bereits ab 6 mm (zzgl. 3-fachen Sicherheitsfaktor) · Überragende Leistungseigenschaften auf dünnwandigen Materialien (bereits ab 1 mm einsetzbar) · Schwenkbarer und um 360° drehbarer Lastwirbel, sogar unter Volllast · Widerstandsfähige Magnethaftfläche aus gehärtetem Stahl mit TiN-Beschichtung beugt Beschädigungen vor und garantiert eine lange Lebensdauer Artikelnummer Typ max. Tragkraft bei Flachstahl min. Material-Stärke Abrisskraft(Bei Stahl S235) AbmessungenL x B Gewicht t mm kg mm mm kg 111960 TML 100 0,10 1 > 300 kg ab 6 mm 146 124 1,70

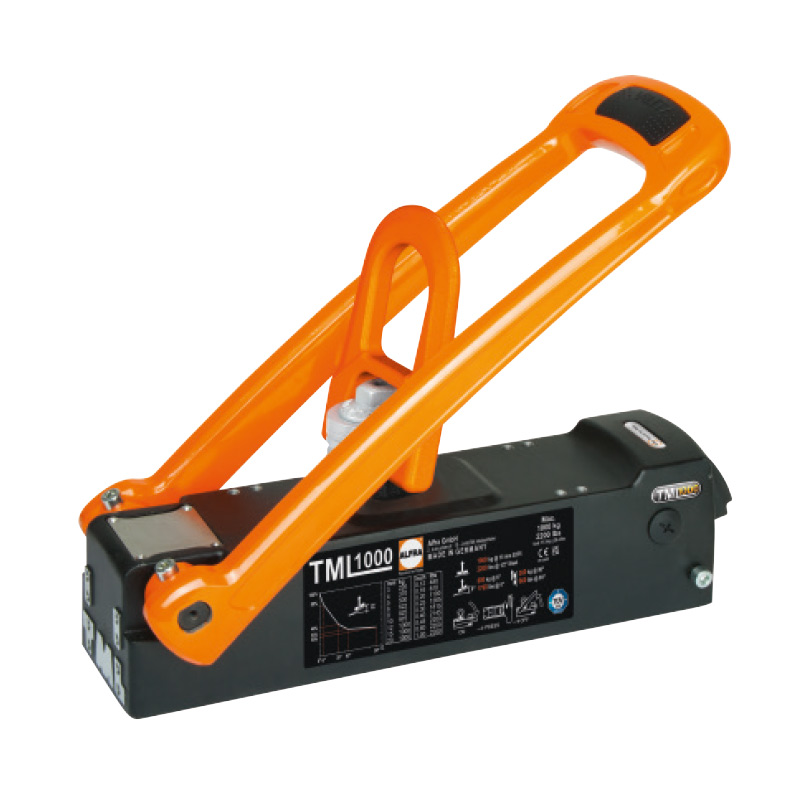

PERMANENT-LASTHEBEMAGNETE TML 1000
· Nur 18,00 kg Eigengewicht · Einsatztemperatur: -10°C bis +60°C · Bis zu 1000 kg Tragfähigkeit ab 12 mm Materialstärke und einem Sicherheitsfaktor von 3:1 · Überragende Leistungseigenschaften auf dünnwandigen Materialien (bereits ab 2 mm einsetzbar) · Bis zu 70% weniger Eigengewicht bei mind. gleicher Leistung gegenüberherkömmlichen Magneten · Einfache Aktivierung mit minimalem Kraftaufwand dank ergonomischem Aktivierungshebel · Innovatives Bedienkonzept ermöglicht erweiterten Aktionsradius · Schwenkbarer und um 360° drehbarer Lastwirbel · Widerstandsfähige Magnethaftfläche aus gehärtetem Stahl mit TiN-Beschichtung beugt Beschädigungen vor und garantiert eine lange Lebensdauer Artikelnummer Typ max. Tragkraft bei Flachstahl min. Material-Stärke Abrisskraft(Bei Stahl S235) AbmessungenL x B Gewicht t mm kg mm mm kg 112369 TML 1000 1,00 2 > 3400 kg ab 12 mm 470 154 18,00

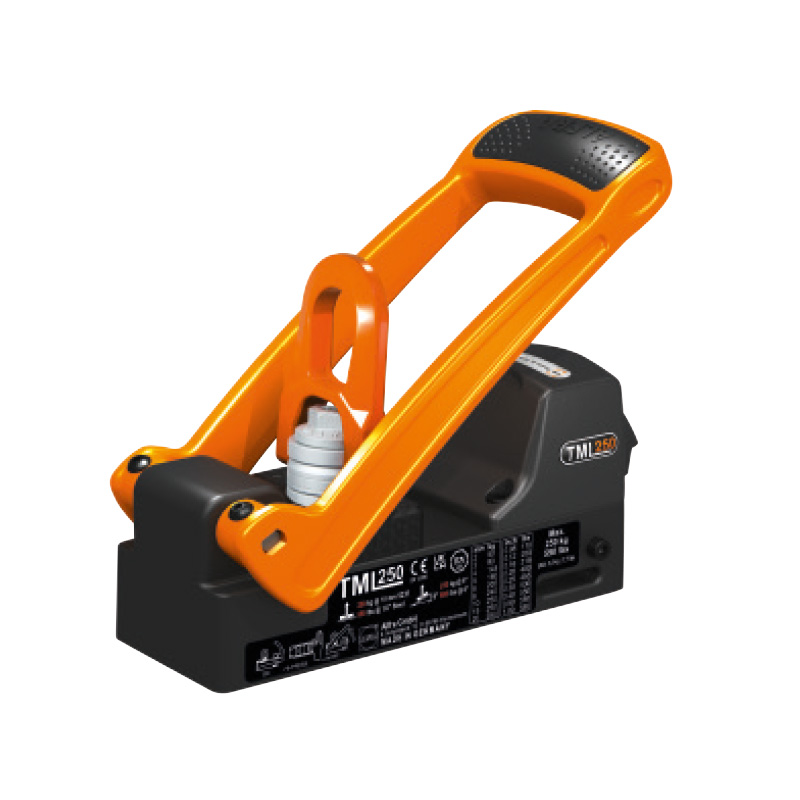

PERMANENT-LASTHEBEMAGNETE TML 250
· Nur 3,50 kg Eigengewicht · Einsatztemperatur: -10°C bis +60°C · Bis zu 250 kg Tragfähigkeit ab 10 mm Materialstärke und 90 kg Tragfähigkeit bereits ab 3 mm Materialstärke auf Stahl S235 zzgl. einem Sicherheitsfaktor von 3:1 · Überragende Leistungseigenschaften auf dünnwandigen Materialien · Bis zu 70% weniger Eigengewicht bei mind. gleicher Leistung gegenüberherkömmlichen Magneten · Einfache Aktivierung mit minimalem Kraftaufwand dank ergonomischem Aktivierungshebel · Innovatives Bedienkonzept ermöglicht erweiterten Aktionsradius · Schwenkbarer und um 360° drehbarer Lastwirbel · Widerstandsfähige Magnethaftfläche aus gehärtetem Stahl mit TiN-Beschichtung beugt Beschädigungen vor und garantiert eine lange Lebensdauer Artikelnummer Typ max. Tragkraft bei Flachstahl min. Material-Stärke Abrisskraft(Bei Stahl S235) AbmessungenL x B Gewicht t mm kg mm mm kg 109367 TML 250 0,25 2 > 750 kg ab 10 mm 240 91 3,50
PERMANENT-LASTHEBEMAGNETE TML 500
· Nur 7,30 kg Eigengewicht · Einsatztemperatur: -10°C bis +60°C · Bis zu 490 kg Tragfähigkeit ab 10 mm Materialstärke und 300 kg Tragfähigkeit bereits ab 5 mm Materialstärke auf Stahl S235 zzgl. einem Sicherheitsfaktor von 3:1 · Überragende Leistungseigenschaften auf dünnwandigen Materialien · Bis zu 70% weniger Eigengewicht bei mind. gleicher Leistung gegenüberherkömmlichen Magneten · Einfache Aktivierung mit minimalem Kraftaufwand dank ergonomischem Aktivierungshebel · Innovatives Bedienkonzept ermöglicht erweiterten Aktionsradius · Schwenkbarer und um 360° drehbarer Lastwirbel · Widerstandsfähige Magnethaftfläche aus gehärtetem Stahl mit TiN-Beschichtung beugt Beschädigungen vor und garantiert eine lange Lebensdauer Artikelnummer Typ max. Tragkraft bei Flachstahl min. Material-Stärke Abrisskraft(Bei Stahl S235) AbmessungenL x B Gewicht t mm kg mm mm kg 109365 TML 500 0,50 2 > 1500 kg ab 15 mm 295 118 7,30

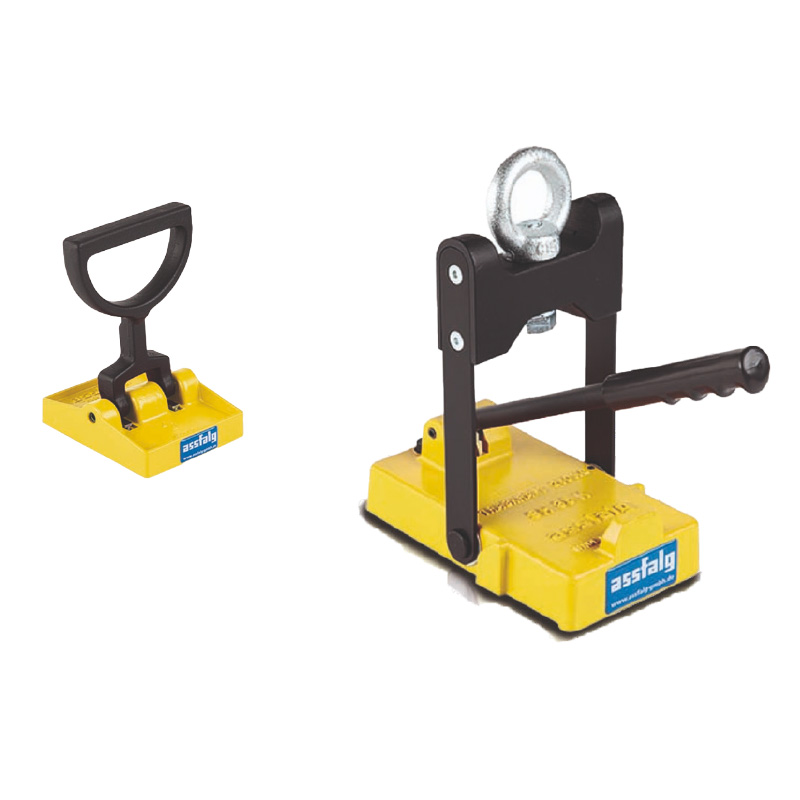

PERMANENT-MAGNETTRANSPORTER
· Tragfähigkeit: 0,06 t bis 0,25 t · Einsatztemperatur: -10°C bis +80°C · Sicheres Vereinzeln von Blechen ab 2 mm Blechstärke· Waagrechter oder senkrechter Transport · Sehr flaches Magnetfeld, speziell für Bleche entwickelt· Mechanisches Lösen durch Abdrücken mit Handhebel Artikelnummer Typ magn. Konaktfläche L x B Hebekraft Schleppkraft Blechstärke Gewicht mm kg kg mm kg 108056 SH 12 133 x 106 120 60 ab 2,00 1,30 108007 SH 35-K 190 x 110 250 84 ab 3,00 4,00 110269 SH 60-K 310 x 190 500 167 ab 6,00 12,00
Reparatursatz für TML100
Position Menge Beschreibung 7 1 Griffbolzen 8 1 Zylinderstift 10 4 Flachrundschrauben 11 1 Hebel -Oberseite- 12 1 Druckfeder
Reparatursatz für TML250
Position Menge Beschreibung 2 1 Hebel DB70 3 2 Gummidichtring 5 1 Welle DB70 L85 7 1 Exzenter D25 8 1 Kunststoffkappe 20 2 Linsenflachkopfschraube 21 1 Zylinderstift 26 1 Zylinderstift -gehärtet-
Reparatursatz für TML250, Lasche Hebel mit Feder u. Schraube
Position Menge Beschreibung 10 1 Lasche Hebel 22 3 Torx-Schraube für Kunststoff 23 1 Druckfeder 1,0x9,5x19
Reparatursatz für TML500
Position Menge Beschreibung 2 1 Hebel DB95 5 2 Exzenter D12 805+1,50 6 1 Abdeckplatte 7 1 Kunststoffkappe 9 1 Welle DB95 L 115 23 4 Senkschraube -sw verzinkt- 26 2 Linsenflachkopfschraube
Reparatursatz für TML500, Lasche Hebel mit Feder u. Schraube
Position Menge Beschreibung 8 1 Lasche Hebel 27 3 Torx-Schraube für Kunststoff 16 1 Druckfeder 1,0x9,5x19
Schalthebel für FX-R225 inkl. Befestigungsschraube
Hebelset komplett Hebemagnet bestehend aus: Hebel Griff Anschlagbock 2 Schrauben
Seitliche Abdeckung für MaxX Magnete 500
Seitliche Abdeckung für MaxX Permanent Lasthebemagnet für die Modelle MaxX 500.
Seitliche Abdeckung Hebelseite für MaxX Magnet 500
Seitliche Abdeckung für MaxX Permanent Lasthebemagnet für die Modelle MaxX 500.
