HUBSEIL PX2450
Das Hubseil PX2450 ist ein äußerst drehungsarmes Spezialseil mit hoher Bruchkraft und hat 16 verdichtete Außenlitzen.
- Drehungsarmes Seil nach DIN EN 12385/03
- Hohe Mindestbruchkraft
- Gute Biegewechselfestigkeit
- Verschleißfest aufgrund der verdichteten Außenlitzen
- Seil gefettet
Anwendungshinweise
- Kann als Hubseil eingesetzt werden.
- Kann einsträngig oder mehrsträngig eingeschert werden.
- Ist für Mehrlagenwicklung empfohlen.
- Kann in Kreuzschlagausführung auch auf Einlagenwinden verwendet werden.
- Kann mit oder ohne Drallfänger (Wirbel) eingesetzt werden.
Technische Seildaten
- RCN-Klassifizierung für die Seilüberwachung2: RCN 23-2
- Mittlerer Füllfaktor: f = 0,72
- Faktor für den metallischen Nennquerschnitt: C3 = 0,565
- Standardtoleranz: +1% bis +4% (andere Toleranzen nach Vereinbarung)
Verfügbare Ausführungen
- Ausführung mit blanken Drähten
- Gleichschlag rechts (zZ)
| Ø | Gewicht | Metallischer Querschnitt | MBK 1960 |
| mm | kg / m | mm² | kN |
| 9 | 0,39 | 46 | 73,9 |
| 10 | 0,48 | 57 | 90,9 |
| 16 | 1,26 | 144,9 | 233 |
| 18 | 1,6 | 183,4 | 295 |
| 20 | 1,97 | 226,4 | 364 |

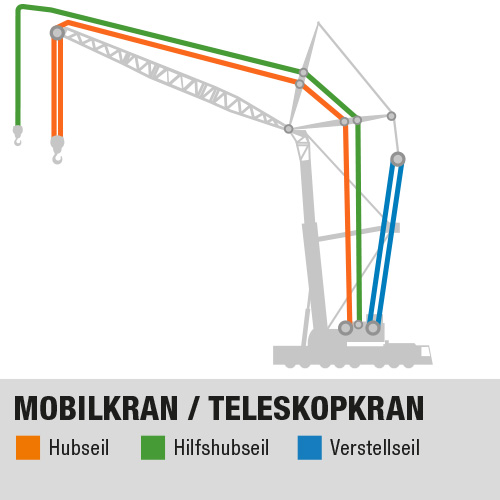

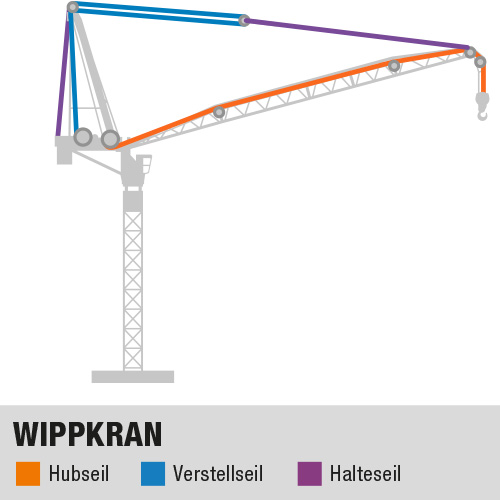

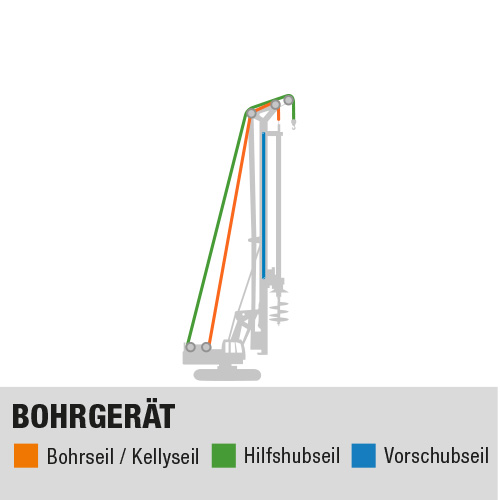

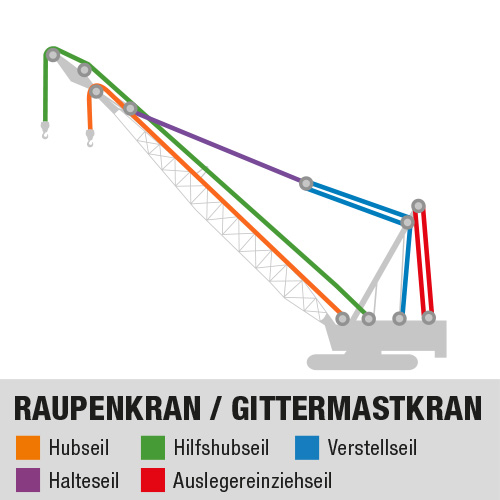

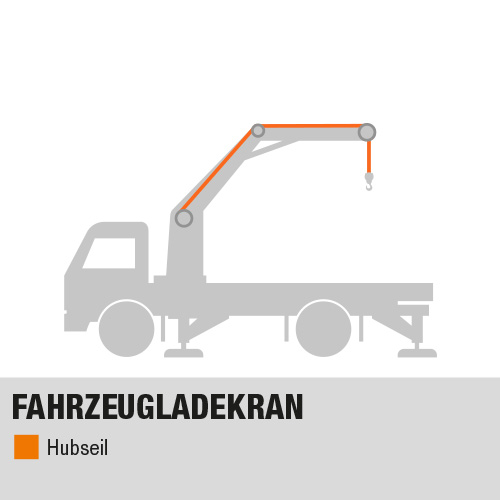

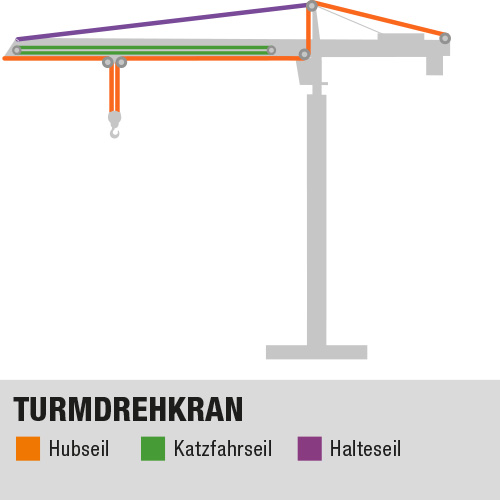

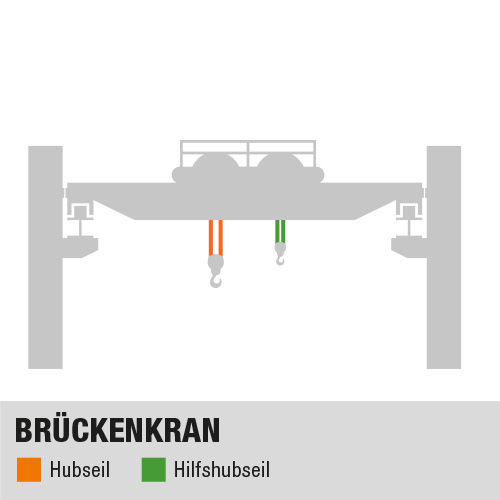

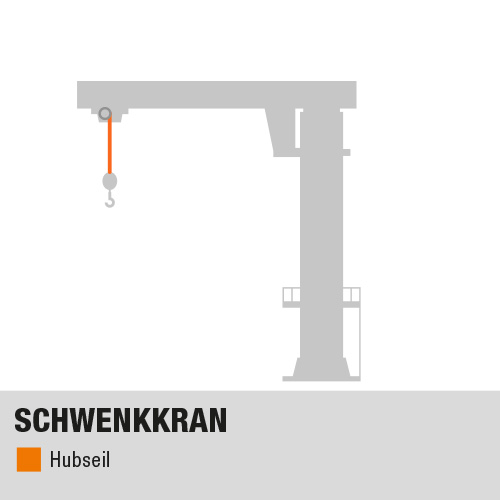

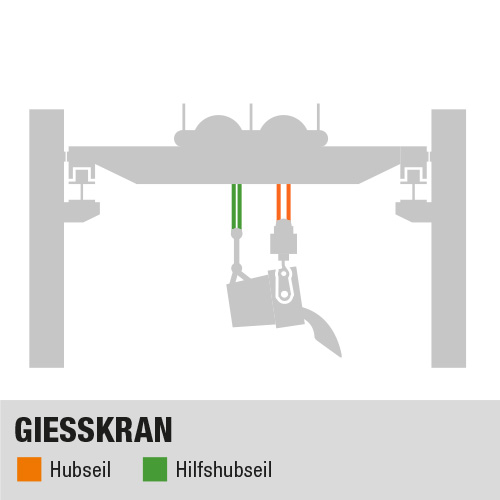

Anwendungsbereiche
Gängige Seilverbindungen
Wichtige Hinweise
Die nicht korrekte Auswahl und Verwendung von Drahtseilen kann gefährlich sein.
Mit den nachfolgenden Hinweisen möchten wir Sie auf einige wesentliche Punkte für korrekte Auswahl, Betrieb und Überwachung von Drahtseilen aufmerksam machen. Neben technischer Literatur zu Drahtseilen, nationalen und internationalen Normen stehen wir bei allen Fragen rund um das Drahtseil gerne unterstützend zur Verfügung. Bitte sprechen Sie uns an!
- Drahtseile müssen ordnungsgemäss transportiert, gelagert, aufgelegt und gewartet werden. Bitte beachten Sie die einschlägige Literatur zu diesen Themen.
- Drahtseile sind vor jedem Gebrauch auf Verschleiss oder Beschädigung zu prüfen. Dies gilt auch für deren Endverbindungen. Setzen Sie niemals verschlissene oder beschädigte Seile oder Endverbindungen ein!
- Drahtseile dürfen nicht überlastet oder Schockbelastungen ausgesetzt werden!
- Unter Einwirkung von sehr hohen oder sehr niedrigen Temperaturen kann sich das Seilverhalten stark verändern. Bitte sprechen Sie darüber mit unseren Fachleuten.
- Von Primax angebrachte Endverbindungen dürfen vom Kunden nicht, z.B. durch Bearbeitung, verändert werden.
- Drahtseile und deren Endverbindungen sind nicht dauerfest und müssen deshalb für einen betriebssicheren Zustand regelmässig inspiziert werden. Drahtseile und deren Endverbindungen müssen vor Erreichen eines unsicheren Zustandes abgelegt werden. Beachten Sie bitte die jeweils gültigen internationalen oder nationalen Normen (z.B. ISO 4309, EN 12385 und EN 13411) und die Fachliteratur zur sachkundigen Inspektion sowie zur korrekten Ermittlung der Ablegereife von Drahtseilen und deren Endverbindungen.

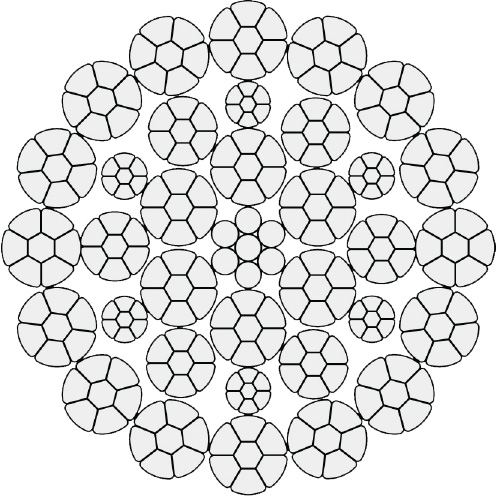

- Die Querschnittsbilder im Katalog zeigen einen typischen Seildurchmesser. Seile mit kleineren und grösseren Durchmessern können einen anderen Querschnitt aufweisen.
Schlagarten und Schlagrichtung
Kreuzschlag: Die Drähte in den Litzen haben die entgegengesetzte Schlagrichtung wie die Litzen im Seil. Gleichschlag: Die Drähte in den Litzen haben die gleiche Schlagrichtung wie die Litzen im Seil.
