AUFHÄNGERING ADF/G
23,47 €
| Güteklasse: | Güteklasse 8 |
|---|---|
| Tragfähigkeit: | 2,00 t |
| Nenngröße in mm: | 8 mm |
Produktinformationen "AUFHÄNGERING ADF/G"
· Universal einsetzbar in Verbindung mit Ketten, Drahtseilen,
Rundschlingen oder Hebebändern
· In Anlehnung an DIN EN 1677
| Artikelnummer | für Kette |
Bezeichnung |
|
|
Gewicht |
|||||

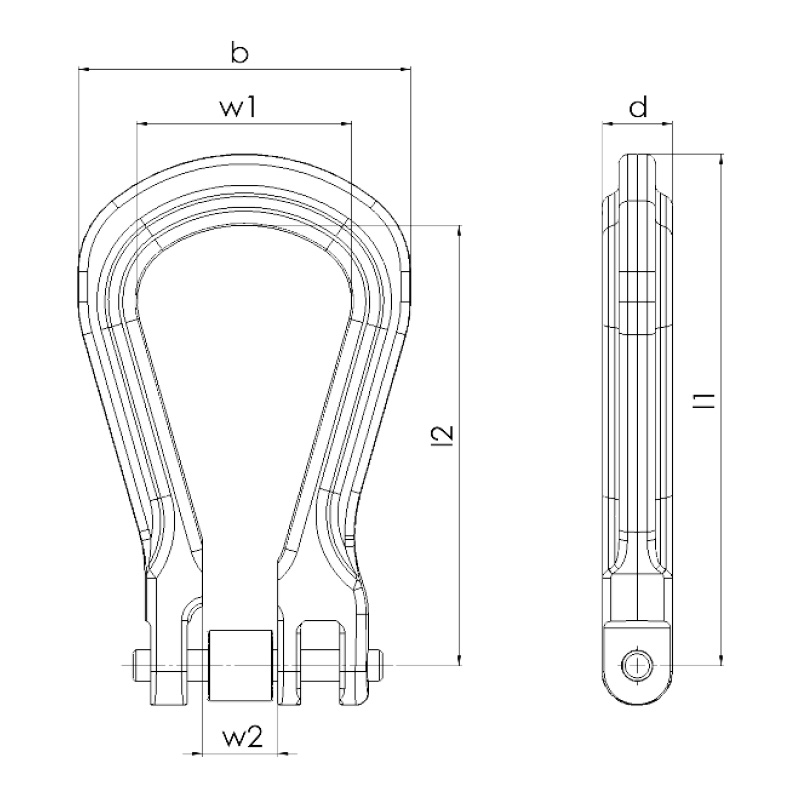

| mm | t | b | d | l1 | l2 | w1 | w2 | kg | ||
| 115519 | 7/8 | ADF/G 7/8 | 2,00 | 76 | 15 | 115 | 100 | 50 | 16 | 0,33 |
| 115520 | 10 | ADF/G 10 | 3,15 | 98 | 18 | 150 | 127 | 65 | 20 | 0,74 |
| 115338 | 13 | ADF/G 13 | 5,30 | 110 | 23 | 169 | 145 | 70 | 25 | 1,12 |
| 115521 | 16 | ADF/G 16 | 8,00 | 126 | 25 | 203 | 176 | 80 | 36 | 2,00 |
| 115522 | 20 | ADF/G 20 | 12,50 | 158 | 31 | 242 | 206 | 104 | 36 | 3,65 |
| Güteklasse: | Güteklasse 8 |
|---|---|
| Tragfähigkeit: | 2,00 t |
| Nenngröße in mm: | 8 mm |
