KUPPEL-ABSETZKIPPERHAKEN KAKH/G
· Güteklasse 8 · Tragfähigkeit: 5,30 t · Mit Sicherungsfalle· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer Bezeichnung WLL Abmessungen in mm Gewicht t a b1 b2 h l m kg 115510 KAKH/G 5,30 57 15 147 188 255 55 3,50
KUPPEL-ABSETZKIPPERÖSE KAKÖ/G
· Güteklasse 8 · Tragfähigkeit: 5,30 t · Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer Bezeichnung WLL Abmessungen in mm Gewicht t a b1 b2 h l kg 115509 KAKÖ/G 5,30 60 16 72 103 195 1,56

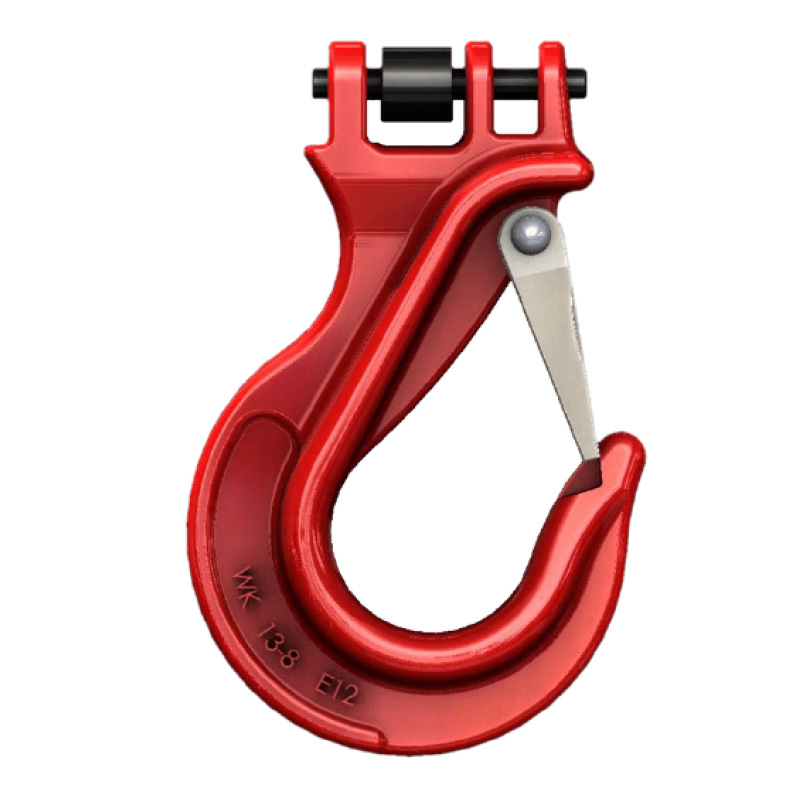

KUPPEL-LASTHAKEN KLDF/G
· Güteklasse 8 · Tragfähigkeit: 2,00 t bis 12,50 t · Vielseitig kombinierbar durch verschiedene Endbeschläge· Universal einsetzbar in Verbindung mit Ketten, Drahtseilen, Rundschlingen oder Hebebändern· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b d l1 l2 m kg 115523 7/8 KLDF/G 7/8 2,00 84 19 114 91 27 0,44 115524 10 KLDF/G 10 3,15 130 24 158 128 35 0,95 115340 13 KLDF/G 13 5,30 136 38 198 161 40 2,30 115525 16 KLDF/G 16 8,00 161 42 210 170 44 3,50 115526 20 KLDF/G 20 12,50 188 46 254 204 53 5,20
KUPPEL-LASTHAKEN KLH/G
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 8,00 t · Mit Sicherungsfalle· Hochfester Vergütungsstahl· Mit direkter Kettenverbindung· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t a b1 b2 h l m kg 109070 6 KLH/G 6 1,12 31 7,5 66 73 107,0 19 0,21 108045 8 KLH/G 8 2,00 35 9,0 91 98 140,5 26 0,60 108046 10 KLH/G 10 3,15 48 11,5 110 113 168,0 30 1,15 108047 13 KLH/G 13 5,30 60 14,5 133 133 205,0 38 2,05 110017 16 KLH/G 16 8,00 65 17,5 157 157 234,0 45 3,55
KUPPEL-LASTHAKEN SELBSTSCHLIESSEND KLHS/G
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 11,50 t · Selbstschließend· Hochfester Vergütungsstahl· Mit direkter Kettenverbindung· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t a b1 b2 h l kg 110048 6 KLHS/G 6 1,12 32 8 70 96 131 0,40 110051 8 KLHS/G 8 2,00 38,5 9,5 89 119 161 0,80 110049 10 KLHS/G 10 3,15 46 12 108 142 196 1,38 110052 13 KLHS/G 13 5,30 59 15 141 179 249 2,81 110050 16 KLHS/G 16 8,00 77 18,5 169 225 311 6,00 115487 20 KLHS/G 20 12,50 77 24 186 238 335 7,30
KUPPEL-VERKÜRZUNGSHAKEN KVH/G
· Güteklasse 8 · Tragfähigkeit: 1,40 t bis 10,00 t · Ohne Sicherung· Hochfester Vergütungsstahl· Mit direkter Kettenverbindung · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t a b1 b2 h l m w kg 113182 6 KVH/G 6 1,12 32 8 47 45 77 8 24 0,20 110025 7/8 KVH/G 7/8 2,00 36 9,5 55 53 93 11 30,5 0,38 110026 10 KVH/G 10 3,15 47 12,5 72 76 126 13 46 0,73 110027 13 KVH/G 13 5,30 55 15 96 92 166 15,5 58 1,60 110086 16 KVH/G 16 8,00 70 18,5 109 99 184 19 74 2,80 110028 20 KVH/G 20 12,50 81 23 136 122 219 24 74 4,00 115483 22 KVH/G 22 15,00 91 27 175 140 254 27 90 7,20 115484 26 KVH/G 26 21,2 117 30 181 170 309 30 102 14,50
KUPPEL-VERKÜRZUNGSHAKEN MIT SICHERUNG KVHS/G
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 8,00 t · Mit Sicherung· Hochfester Vergütungsstahl· Mit direkter Kettenverbindung · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t a b1 b2 h l m w kg 116964 6 KVHS/G 6 1,12 32 8 50 48 81 8 26 0,27 116965 8 KVHS/G 8 2,00 38 9,5 63 63 104 10,5 34 0,33 116966 10 KVHS/G 10 3,15 48 12,5 77 78 130 12,5 42 1,15 116967 13 KVHS/G 13 5,30 59 15 101 100 173 16 56 2,40 116968 16 KVHS/G 16 8,00 70 18,5 130 116 212 18,5 70 4,80
ÖSEN-GIESEREIHAKEN ÖGH/G
· Güteklasse 8 · Tragfähigkeit: 2,00 t bis 12,50 t · Hochfester Vergütungsstahl· Mit Öse· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b d1 d2 l1 l2 m kg 110058 7/8 ÖGH/G 7/8 2,00 120 18 40 143 112 62 1,29 110059 10 ÖGH/G 10 3,15 145 22 51 174 136 75 1,95 110060 13 ÖGH/G 13 5,30 170 27 63,5 205 161 87 3,22 110061 16 ÖGH/G 16 8,00 197 31 76 238 187 99 5,26 110062 20 ÖGH/G 20 12,50 229 38 88 278 213 141 9,07
ÖSEN-LASTHAKEN ÖLH/G
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 8,00 t · Mit Sicherungsfalle· Hochfester Vergütungsstahl· Mit Öse· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b d1 d2 h l m kg 110034 6 ÖLH/G 6 1,12 67 10,0 20 88 120 18,0 0,31 110036 8 ÖLH/G 8 2,00 91 11,0 25 111 152 25,0 0,60 110037 10 ÖLH/G 10 3,15 112 16,0 34 138 188 30,0 1,23 110038 13 ÖLH/G 13 5,30 130 19,5 43 170 233 39,0 3,00 110039 16 ÖLH/G 16 8,00 157 24,5 50 195 271 45,5 3,50
ÖSEN-LASTHAKEN SELBSTSCHLIESSEND ÖLHS/G
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 11,50 t · Selbstschließend· Hochfester Vergütungsstahl· Mit Öse· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b d1 d2 l1 l2 m1 m2 kg 110043 6 ÖLHS/G 6 1,12 71 21 43 141 99,5 32 28 0,50 110044 8 ÖLHS/G 8 2,00 88 25 51 175 123,5 40 35 0,88 110045 10 ÖLHS/G 10 3,15 108 34 65 214 151 48 45 1,58 110159 13 ÖLHS/G 13 5,30 137 40 82 268 187 57 53 3,10 110046 16 ÖLHS/G 16 8,00 169 50 105 332 229 65 63 5,90 110047 20 ÖLHS/G 20 12,50 186 65 123 332 242 82 82 7,00 115488 22 ÖLHS/G 22 15,00 202 70 135 415 284 80 76 12,30 115489 26 ÖLHS/G 26 21,20 241 80 154 472 322 109 96 20,50
ÖSEN-VERKÜRZUNGSHAKEN MIT SICHERUNG ÖVHS/G
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 5,30 t · Mit Sicherung· Hochfester Vergütungsstahl· Mit Öse· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b d1 d2 h l m w kg 113688 6 ÖVHS/G 6 1,12 50 13,5 31 53 80 8 26 0,30 113689 8 ÖVHS/G 8 2,00 63 17,5 40 69 104 10,5 34 0,53 113690 10 ÖVHS/G 10 3,15 77 23 49 88 130 12,5 42 1,07 113691 13 ÖVHS/G 13 5,30 102 27 61 107 165 16 56 1,62
ÖSEN-VERKÜRZUNGSHAKEN ÖVH/G
· Güteklasse 8 · Tragfähigkeit: 1,40 t bis 10,00 t · Hochfester Vergütungsstahl· Mit Öse, ohne Sicherung· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b d1 d2 h l m w kg 110011 6 ÖVH/G 6 1,12 43 14,5 30,5 46 73 8 26 0,28 110012 7/8 ÖVH/G 7/8 2,00 55 17,5 37 61 93 10,5 34 0,53 110013 10 ÖVH/G 10 3,15 72 20,5 47 80 122 12,5 42 0,99 110014 13 ÖVH/G 13 5,30 96 26 57 101 163 16,0 56 1,30 110015 16 ÖVH/G 16 8,00 109 31 65 108 169 18,5 70 4,50 110016 20 ÖVH/G 20 12,50 137 38 84 140 219 23 80 6,50 115485 22 ÖVH/G 22 15,00 161 44 96 166 259 28 90 6,63 115486 26 ÖVH/G 26 21,2 182 44 109 189 298 30 102 9,60
S-HAKEN GESCHLOSSEN
· Güteklasse 8· Tragfähigkeit: 0,05 t bis 3,00 t · Einseitig mit geschlossener Öse· Standardausführung· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer WLL Abmessungen in mm Gewicht t a b c d kg 117397 0,05 6 80 25 28 0,05 117398 0,10 8 80 25 28 0,08 112813 0,20 10 80 25 28 0,12 112030 0,30 14 100 30 35 0,30 112031 0,50 16 130 40 45 0,51 112815 0,75 18 160 50 56 0,80 112816 1,00 20 180 55 63 1,10 112817 1,25 22 200 60 70 1,50 112818 1,50 26 220 65 77 2,30 112819 2,00 32 260 80 91 4,30 117399 3,00 36 320 95 112 6,00
S-HAKEN GESCHLOSSEN MIT SICHERUNG
· Güteklasse 8· Tragfähigkeit: 0,05 t bis 3,00 t · Einseitig mit geschlossener Öse· Mit einer Sicherungsfalle· Standardausführung· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer WLL Abmessungen in mm Gewicht t a b c d e kg 117406 0,05 6 80 20 15 28 0,05 117407 0,10 8 80 20 16 28 0,08 112796 0,20 10 80 20 16 28 0,12 109588 0,30 14 100 24 20 35 0,30 112797 0,50 16 130 31 25 45 0,51 112798 0,75 18 160 38 37 56 0,80 112799 1,00 20 180 46 34 63 1,10 112800 1,25 22 200 51 45 70 1,50 112801 1,50 26 220 55 50 77 2,30 112802 2,00 32 260 70 56 91 4,30 117408 3,00 36 320 78 61 112 6,00
S-HAKEN OFFENE FORM
· Güteklasse 8· Tragfähigkeit: 0,05 t bis 3,00 t · Offene Form· Standardausführung· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer WLL Abmessungen in mm Gewicht t a b c d kg 117409 0,05 6 80 25 28 0,05 117410 0,10 8 80 25 28 0,08 117411 0,20 10 80 25 28 0,10 117412 0,30 14 100 30 35 0,26 117413 0,50 16 130 40 45 0,42 117414 0,75 18 160 50 56 0,70 117415 1,00 20 180 55 63 1,00 117416 1,25 22 200 60 70 1,25 117417 1,50 26 220 65 77 2,00 117418 2,00 32 260 80 91 3,65 117419 3,00 36 320 95 112 5,70
S-HAKEN OFFENE FORM MIT SICHERUNG
· Güteklasse 8· Tragfähigkeit: 0,05 t bis 3,00 t · Offene Form, mit Sicherungen auf beiden Seiten· Standardausführung· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer WLL Abmessungen in mm Gewicht t a b c d kg 117400 0,05 6 80 20 15 0,05 117401 0,10 8 80 20 15 0,08 111188 0,20 10 80 17 20 0,10 113157 0,30 14 100 23 20 0,26 117402 0,50 16 130 32 22 0,42 111617 0,75 18 160 42 27 0,70 111618 1,00 20 180 48 37 1,00 117403 1,25 22 200 51 38 1,25 117404 1,50 26 220 55 50 2,00 111619 2,00 32 260 70 56 3,65 117405 3,00 36 320 84 65 5,70
SEIL-GLEITHAKEN SGH/G
· Güteklasse 8 · Tragfähigkeit: 1,25 t bis 5,00 t · Mit Sicherung· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer für Seil Ø zul. Zugkraft Abmessungen in mm Gewicht mm t b d h m1 m2 kg 115511 9-13 1,25 70 17 128 19 25 0,70 115512 14-16 2,00 80 22 140 22 28 1,00 115513 17-19 3,00 97 27 172 30 36 1,80 115514 20-26 5,00 133 33 210 40 47 3,40
TEXTIL-KUPPLUNG TK/G
· Güteklasse 8 · Tragfähigkeit: 1,12 t bis 31,50 t · Für Rundschlingen & Hebebänder · Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b1 b2 h w kg 115473 6 TK/G 6 1,12 17 60 56 40 0,20 110316 8 TK/G 8 2,00 20 61,5 64 40 0,30 110317 10 TK/G 10 3,15 24 66 86 47 0,70 110318 13 TK/G 13 5,30 28 88 94 53 1,50 115474 16 TK/G 16 8,00 34,5 108 122 65 2,30 115475 20 TK/G 20 12,50 41 129 138 80 3,30 115249 22 TK/G 22 15,00 50 191 180 126 6,90 115242 26 TK/G 26 21,20 58 228 209,5 152 10,6 115476 32 TK/G 32 31,50 72,5 252 279 160 19,00
TEXTIL-LASTHAKEN FÜR SCHNÜRGEHÄNGE THS/G
· Güteklasse 8 · Tragfähigkeit: 1,00 t bis 5,00 t · Mit Sicherungsfalle· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer WLL Abmessungen in mm Gewicht t b d1 d2 h l m kg 115495 1,00 91 12 22 79 134 26 0,80 115496 2,00 132 15 25 86 156 30 1,63 115497 3,00 167 18 29 95 172 33 2,45 115498 4,00 218 21 35 126 208 39 5,00 115499 5,00 269 23 41 154 256 44 7,74
TEXTIL-LASTHAKEN LEICHTE AUSFÜHRUNG THL/G
· Güteklasse 8· Leichte Ausführung · Tragfähigkeit: 1,00 t bis 3,00 t · Mit Sicherungsfalle· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer WLL Abmessungen in mm Gewicht t b1 b2 d1 d2 h l m w1 w2 kg 115500 1,00 57 73 28 8 84 45 24 35 31 0,45 115501 2,00 72 86 34 11 102 90 28 40 38 0,90 115502 3,00 87 108 38 13 120 148 30 47 45 1,48
TEXTIL-LASTHAKEN TH/G
· Güteklasse 8 · Tragfähigkeit: 1,00 t bis 6,00 t · Mit Sicherungsfalle· Hochfester Vergütungsstahl· In Anlehnung an DIN EN 1677 Artikelnummer WLL Abmessungen in mm Gewicht t b1 b2 d1 d2 h l m w1 w2 kg 115503 1,00 78 76 28 17 87 124 34 40 30 0,73 115504 2,00 91 90 35 21 103 148 40 45 39 1,27 115505 3,00 113 110 45 26 115 175 40 54 47 2,30 115506 4,00 133 139 56 32 147 223 50 76 60 4,62 115507 5,00 133 139 56 32 147 223 50 76 60 4,62 115508 6,00 133 139 56 32 147 223 50 76 60 4,62

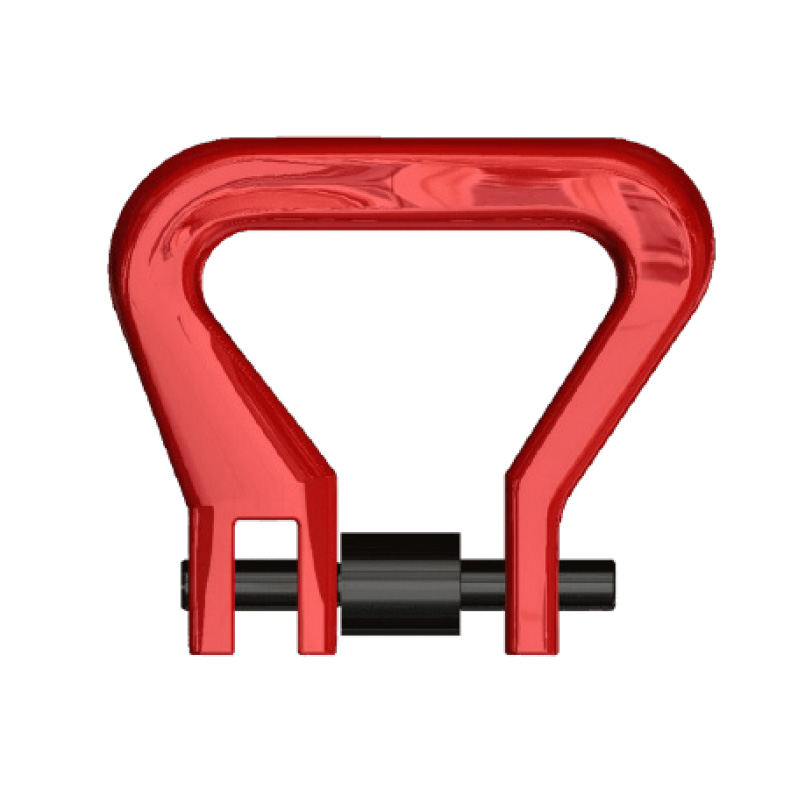

VERBINDUNGSGLIED (ECKIG) VGEDF/G
· Güteklasse 8 · Tragfähigkeit: 2,00 t bis 12,50 t · Vielseitig kombinierbar durch verschiedene Endbeschläge· Universal einsetzbar in Verbindung mit Ketten, Drahtseilen, Rundschlingen oder Hebebändern· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b2 h w w1 kg 115532 7/8 VGEDF/G 7/8 2,00 60 37 39 21 0,23 115533 10 VGEDF/G 10 3,15 70 42 47 28 0,40 115534 13 VGEDF/G 13 5,30 92 50 54 30 0,93 115535 16 VGEDF/G 16 8,00 108 64 65 36 1,64 115536 20 VGEDF/G 20 12,50 129 73 80 44 2,36

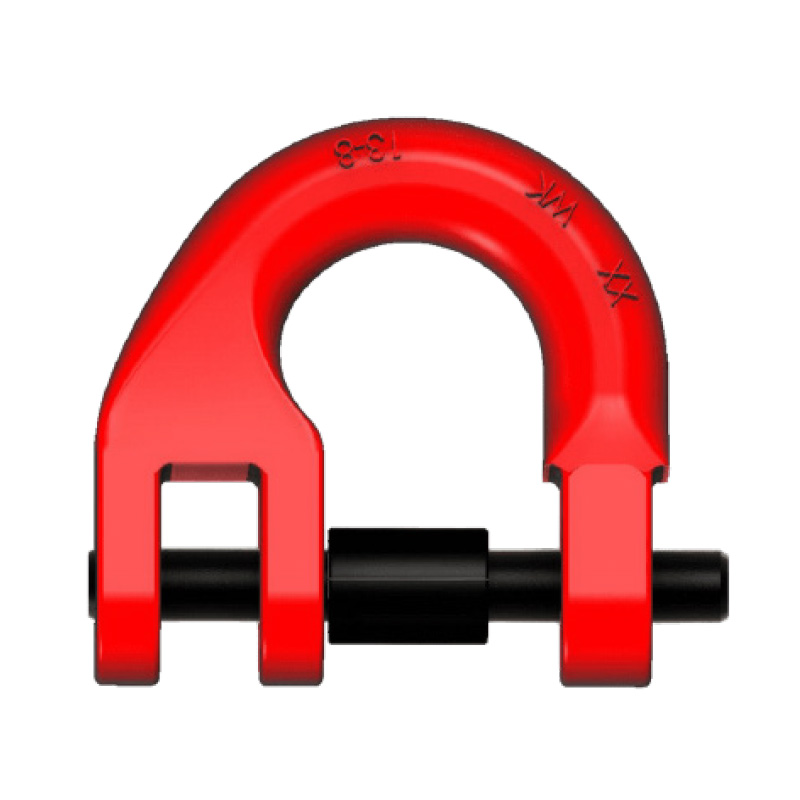

VERBINDUNGSGLIED (RUND) VGRDF/G
· Güteklasse 8 · Tragfähigkeit: 2,00 t bis 12,50 t · Vielseitig kombinierbar durch verschiedene Endbeschläge· Universal einsetzbar in Verbindung mit Ketten, Drahtseilen, Rundschlingen oder Hebebändern· In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t b l7 w3 kg 115527 7/8 VGRDF/G 7/8 2,00 23 30 21 0,10 115528 10 VGRDF/G 10 3,15 29 36 28 0,19 115529 13 VGRDF/G 13 5,30 35 44 30 0,43 115530 16 VGRDF/G 16 8,00 39 52 36 0,70 115531 20 VGRDF/G 20 12,50 46 60 44 1,16
BEWÄHRTE QUALITÄT
DAS IDEALE ANSCHLAGMITTEL FÜR DEN TRANSPORT VON SCHWEREN LASTEN
Die Güteklasse 8 ist der bekannteste und bewährte Qualitätsstandard für Anschlagketten. Sie zeichnet sich durch die hohe Festigkeit, besondere Gelenkhärtung, hohe Verschleißfestigkeit und großem Zubehörangebot aus.
Die verwendeten Beschlagteile entsprechen nach DIN EN 1677.
Unsere Anschlagketten (Kettengehänge) der Güteklasse 8 sind eine Alternative zu den Kettengehängen in der Güteklasse 10 oder Güteklasse 12.
Sie werden in allen Bereichen der Industrie und Bau, beim Heben von Lasten, eingesetzt.
Eine Konfektionierung mit verschiedenen Beschlagteilen wie Gabelkopfhaken, Automatikhaken, Aufhängeringe, Verkürzungsklauen, Weitmaulhaken, Ösenhaken usw. ist möglich.
Aufgrund eigener Konfektion der Anschlagketten, fertigen wir im Rahmen der Normen auch Kettengehänge nach Kundenwunsch.
