ANSCHLAGKETTE G GK8
6,54 €
Produktnummer:
110313
Lagerbestand:
11
Produktinformationen "ANSCHLAGKETTE G GK8"
· Güteklasse 8
· Tragfähigkeit: 1,12 t bis 12,50 t
TRAGFÄHIGKEITSTABELLE
· Hochfester Vergütungsstahl
· Temperatur -40 °C bis +400 °C
· In Anlehnung an DIN EN 818-2
· Temperatur -40 °C bis +400 °C
· In Anlehnung an DIN EN 818-2

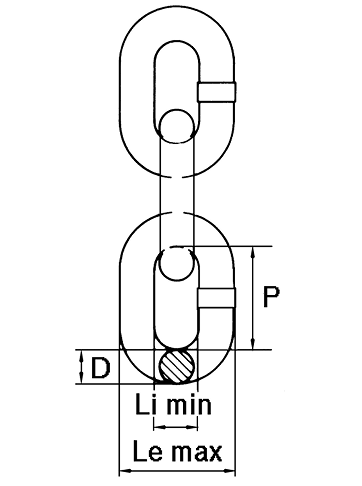

| Durchmesser (d) |
Teilung (p) |
|
|
|
Prüfkraft |
Bruchkraft |
Gewicht |
| mm | mm | mm | mm | t | kN | kN | kg / m |
| 6 | 18 | 7,8 | 22,2 | 1,12 | 28,3 | 45,2 | 0,80 |
| 8 | 24 | 10,4 | 29,6 | 2,0 | 50,3 | 80,4 | 1,4 |
| 10 | 30 | 13,0 | 37,0 | 3,15 | 78,5 | 126,0 | 2,2 |
| 13 | 39 | 16,9 | 48,1 | 5,3 | 133,0 | 212,0 | 3,8 |
| 16 | 48 | 20,8 | 59,2 | 8,0 | 201,0 | 322,0 | 5,7 |
| 18 | 54 | 23,4 | 66,6 | 10,0 | 254,0 | 407,0 | 7,3 |
| 20 | 60 | 26,0 | 74,0 | 12,5 | 314,0 | 503,0 | 9,0 |
TRAGFÄHIGKEITSTABELLE
|
|
1-Strang | Endlos-Ketten | 2-Strang | 3- und 4-Strang |
|
|||||||||
| Neigungs- winkel |
0° | 0° | 0-6° | 0° | 0° | 0-45° | 0-45° | 45-60° | 0-45° | 45-60° | 0-45° | 45-60° | 0-45° | 45-60° |
| Faktor | 1 | 0,8 | 2 | 1,6 | 1,6 | 1,4 | 1,4 | 1 | 1,12 | 0,8 | 2,1 | 1,5 | 2,8 | 2 |
| Nenndicke | Tragfähigkeit | |||||||||||||
| mm | t | |||||||||||||
| 6 | 1,12 | 0,90 | 2,24 | 1,80 | 1,80 | 1,60 | 1,60 | 1,12 | 1,25 | 0,90 | 2,36 | 1,70 | 3,15 | 2,24 |
| 8 | 2,00 | 1,60 | 4,00 | 3,15 | 3,15 | 2,80 | 2,80 | 2,00 | 2,24 | 1,60 | 4,25 | 3,00 | 5,60 | 4,00 |
| 10 | 3,15 | 2,50 | 6,30 | 5,00 | 5,00 | 4,25 | 4,25 | 3,15 | 3,55 | 2,50 | 6,70 | 4,75 | 8,50 | 6,30 |
| 13 | 5,30 | 4,25 | 10,60 | 8,50 | 8,50 | 7,50 | 7,50 | 5,30 | 5,90 | 4,25 | 11,20 | 8,00 | 15,00 | 10,60 |
| 16 | 8,00 | 6,30 | 16,00 | 12,50 | 12,50 | 11,20 | 11,20 | 8,00 | 9,00 | 6,30 | 17,00 | 11,80 | 22,40 | 16,00 |
| 18 | 10,00 | 8,00 | 20,00 | 16,00 | 16,00 | 14,00 | 14,00 | 10,00 | 11,20 | 8,00 | 21,00 | 15,00 | 28,00 | 20,00 |
| 20 | 12,50 | 10,00 | 25,00 | 20,00 | 20,00 | 17,50 | 17,50 | 12,50 | 14,00 | 10,00 | 26,25 | 18,75 | 35,00 | 25,00 |
| 22 | 15,00 | 12,00 | 30,00 | 23,60 | 23,60 | 21,20 | 21,20 | 15,00 | 17,00 | 12,00 | 31,50 | 22,40 | 42,50 | 30,00 |
| 26 | 21,20 | 16,95 | 42,40 | 33,50 | 33,50 | 30,00 | 30,00 | 21,20 | 23,70 | 16,95 | 45,00 | 31,50 | 59,40 | 42,40 |
| 32 | 31,50 | 25,20 | 62,50 | 50,00 | 50,00 | 45,00 | 45,00 | 31,50 | 35,20 | 25,20 | 67,00 | 47,50 | Auf Anfrage | |
