ELEKTRISCHER KETTENZUG DEH
2.320,91 €
Produktnummer:
117120
Produktinformationen "ELEKTRISCHER KETTENZUG DEH"
· Tragfähigkeit von 0,12 bis 2,00 t
· Hubhöhe 6 m (weitere auf Anfrage)
· Hubhöhe 6 m (weitere auf Anfrage)
· Robuste Bauweise
· Ausgelegt für eine Vielzahl von industriellen Anwendungen
· Schwenkbarer Lasthaken mit Hakensicherung
· Leichte Demontage zu Wartungszwecken
· Steuereinheit mit SIEMENS / EATON Relais inkl. Hauptschutz
· Permanent geschmiertes Getriebe, sorgt für reibungslosen und
geräuscharmen Betrieb
· Geliefert mit Steuerschalter, Stromkabel und Kettenbehälter
· In Anlehnung an die Maschinenrichtlinie 2006/42/EG, geliefert
mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung
· Ausgelegt für eine Vielzahl von industriellen Anwendungen
· Schwenkbarer Lasthaken mit Hakensicherung
· Leichte Demontage zu Wartungszwecken
· Steuereinheit mit SIEMENS / EATON Relais inkl. Hauptschutz
· Permanent geschmiertes Getriebe, sorgt für reibungslosen und
geräuscharmen Betrieb
· Geliefert mit Steuerschalter, Stromkabel und Kettenbehälter
· In Anlehnung an die Maschinenrichtlinie 2006/42/EG, geliefert
mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung
TECHNISCHE DATEN
| Betriebsspannung | 400-440V / 50Hz / 3Ph |
| Hubgeschwindigkeit | Haupt- und Feinhub |
| Lastkette | Lastkette nach EN818-7-DAT/DT |
| Steuerkabel | Standard ca. 6 Meter |
| Stromkabel | ca. 4.5 Meter ohne Stecker |
| Schutzart Gehäuse | IP 55 |
| Schutzart Steuerschalter | IP 65 |
| Triebwerksgruppe |
0.125 - 2 ton, 5 ton M5/2m (ISO/FEM) |
| 3 ton M4/14Am (ISO/FEM) | |
| Einschaltdauer |
0.125 - 2 ton, 5 ton 40% / 240 |
| 0,3 ton 30 % / 180 | |
| Isolationsklasse | F |
| Einsatztemperatur | -10°C - +40°C |
| DGUV/BGV Lasttyp | Darf nicht zum Heben von Personen verwendet werden!! |
SICHERHEIT
| Steuerschalter | 24V Schutzsteuerung mit Not-Aus |
| Überlastschutz | Extern einstellbare Rutschkupplung |
| Bremse | Elektromagnetische Federdruckbremse, hält die Last auch bei Stromausfall sicher |
| Endabschalter | Elektro-mechanischer oberer und unterer Endabschalter |
| Überhitzungsschutz | Geschützt durch Wärmesensor |
| Phasenfolgeschutz | Ausgestattet mit einem Phasenfolgeschutz, um den Kettenzug vor möglichen Schäden durch Phasenänderungen zu schützen. |
| Artikel nummer |
Tragfähigkeit | Hubhöhe | Hubgeschwindigkeit | Lastkette | Ketten- stränge |
Leistung | Eigengewicht | Zusatzgewicht |
| t | m | m/min | Ø x mm | kW | kg | kg | ||
| 117119 | 0,125 | 6,00 | 8/2 | 4 x 12 | 1 | 0,4 / 0,1 | 22 | 0,4 |
| 117120 | 0,25 | 6,00 | 8/2 | 4 x 12 | 1 | 0,4 / 0,1 | 22 | 0,4 |
| 117121 | 0,50 | 6,00 | 8/2 | 5 x 15 | 1 | 0,72 / 0,18 | 33 | 0,7 |
| 117122 | 1,00 | 6,00 | 8/2 | 7,1 x 21 | 1 | 1,6 / 0,4 | 56 | 1,1 |
| 117123 | 2,00 | 6,00 | 4/1 | 7,1 x 21 | 2 | 1,6 / 0,4 | 58 | 2,2 |
| 117124 | 3,00 | 6,00 | 6/1,50 | 11,2 x 34 | 1 | 3,6 / 0,9 | 100 | 2,7 |
| 117125 | 5,00 | 6,00 | 3/0,75 | 11,2 x 34 | 2 | 3,6 / 0,9 | 121 | 5,4 |

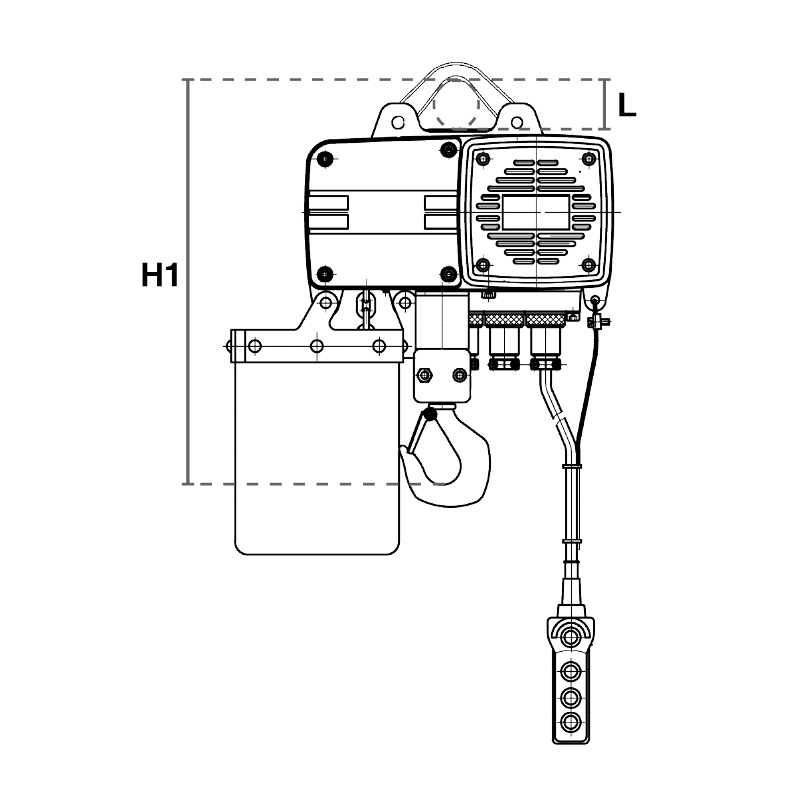

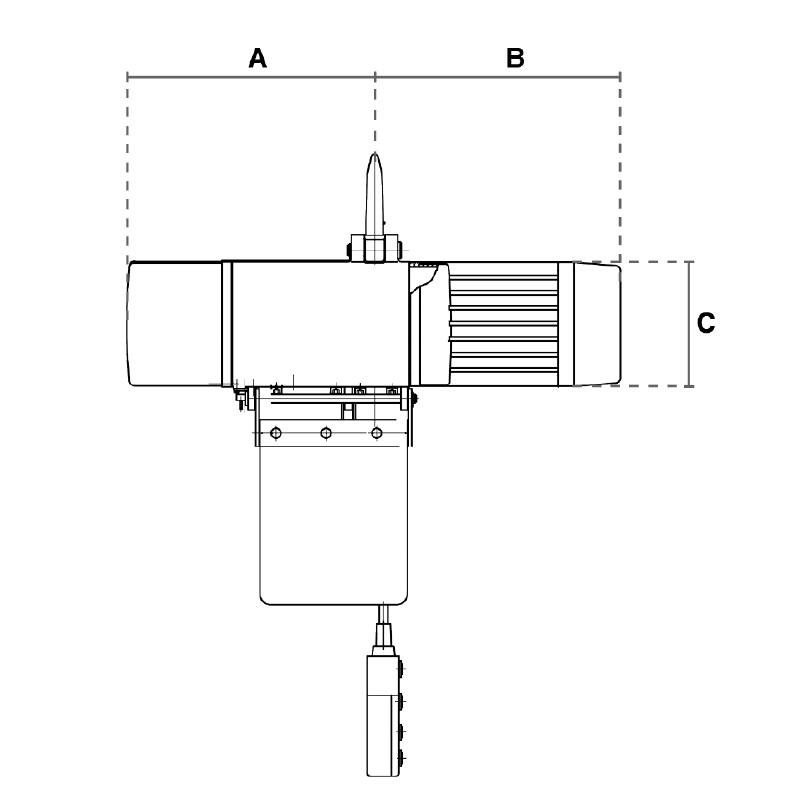

| Artikel nummer |
Abmessungen in mm | ||||||||||
| A | B | C | D | E | F | H | H1 | J | K | L | |
| 117119 | 211 | 228 | 115 | 57 | 114 | 123 | 420 | 373 | 40 | 23 | 53 |
| 117120 | 211 | 228 | 115 | 57 | 114 | 123 | 420 | 373 | 40 | 23 | 53 |
| 117121 | 231 | 204 | 165 | 62 | 118 | 162 | 465 | 420 | 40 | 27 | 58 |
| 117122 | 264 | 245 | 175 | 67 | 128 | 187 | 575 | 520 | 45 | 31 | 61 |
| 117123 | 264 | 245 | 175 | 89 | 150 | 165 | 690 | 595 | 53 | 38 | 61 |
| 117124 | 300 | 322 | 202 | 118 | 183 | 207 | 703 | 623 | 53 | 38 | 74 |
| 117125 | 300 | 322 | 202 | 118 | 198 | 192 | 905 | 771 | 65 | 52 | 74 |
