ERSATZ-SICHERUNGSSET FG
· Passend für HKS/SUN · Sicherungsfalle, Spannhülse, Feder · Stahl, geschmiedet
ERSATZ-SICHERUNGSSET PGS/S
· Passend für PS/S · Bestehend aus Sicherungsstift, Verschluss Feder
ERSATZ-SPERRKLINKENSATZ HBG/S
· Passend für HSB/S, HKSB/S, WSB/S und WLHBW · Bestehend aus Sperrklinke, Feder, Spannhülse· Hochfester Vergütungsstahl

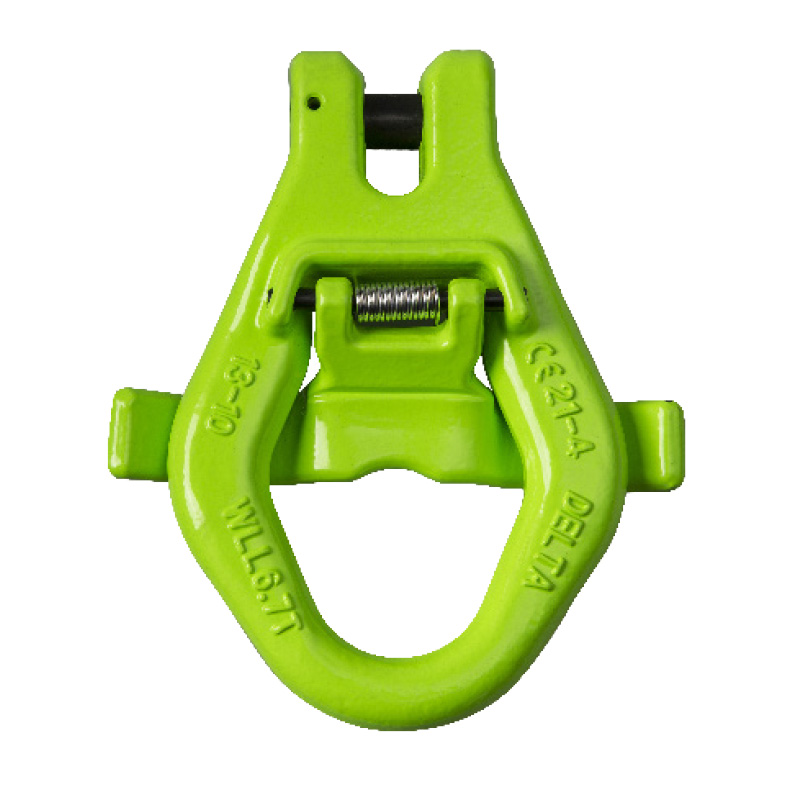

KUPPEL-ABSETZKIPPERÖSE KAKÖ/X
· Güteklasse 10 · Tragfähigkeit: 6,70 t· geeignet für Baustellencontainer · Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer Bezeichnung WLL Abmessungen in mm Gewicht t A B C D E kg 116710 KAKÖ/X 6,70 27 60 72 104 195 1,90

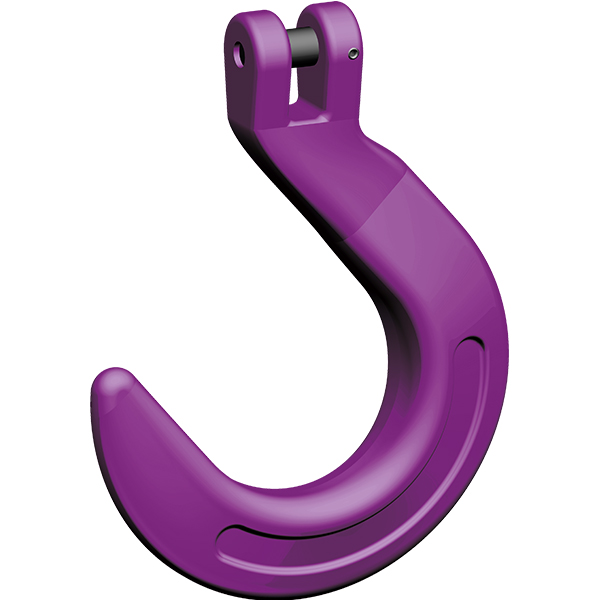

KUPPEL-GIESSEREIHAKEN GHK/S
· Güteklasse 10 · Tragfähigkeit: 2,50 t bis 6,70 t· mit direkter Kettenverbindung · Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e h a g d b kg 109508 8 GHK/S 8 2,50 120 29 25 64 10 118 1,04 109509 10 GHK/S 10 4,00 140 35 32 76 12,5 143 1,74 110201 13 GHK/S 13 6,70 170 42 40 89 16 170 3,38

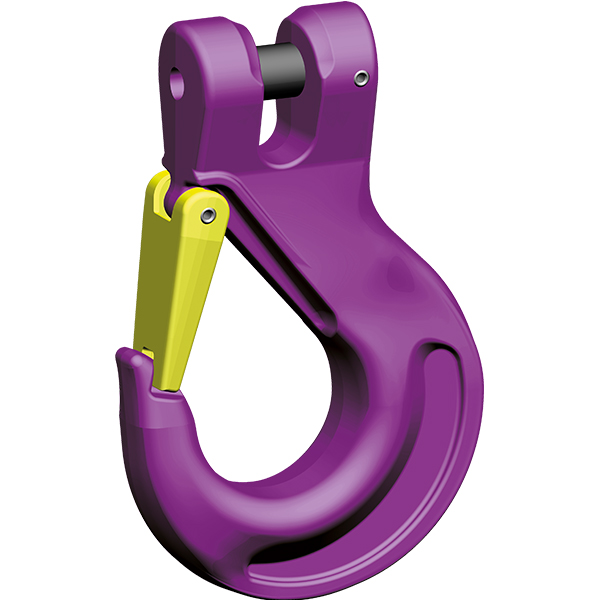

KUPPEL-LASTHAKEN HKS/S
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 19,00 t · Hochfester Vergütungsstahl· mit Sicherungsfalle· mit direkter Kettenverbindung · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e h a d g1 b kg 107113 6 HKS/S 6 1,40 69 20 15 7 19 66 0,25 107114 8 HKS/S 8 2,50 95 28 19 10 26 90 0,58 107115 10 HKS/S 10 4,00 109 35 25 12,5 31 108 1,14 107116 13 HKS/S 13 6,70 136 41 34 16 39 131 2,02 107117 16 HKS/S 16 10,00 155 49 37 20 45 153 3,57 107118 19/20 HKS/S 19/20 16,00 184 53 51 24 53 177 5,55 107119 22 HKS/S 22 19,00 214 62 52 27 62 196 12,1
KUPPEL-LASTHAKEN KLH/X
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 10,00 t· mit Sicherungsfalle · Hochfester Vergütungsstahl· mit direkter Kettenverbindung · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL a b1 b2 h l m Gewicht mm t mm mm mm mm mm mm kg 111367 6 KLH/X 6 1,40 31 7,5 66 73 107 19 0,21 111368 8 KLH/X 8 2,50 35 9 91 98 140,5 26 0,60 111369 10 KLH/X 10 4,00 48 11,5 110 113 168 30 1,15 111370 13 KLH/X 13 6,70 60 14,5 133 133 205 38 2,05 111371 16 KLH/X 16 10,00 65 17,5 157 157 234 45 3,55 118222 20 KLH/X 20 16,00 86 24 194 183 282,5 53 6,80 118223 22 KLH/X 22 19,00 100 25 214 239 326 64 8,80

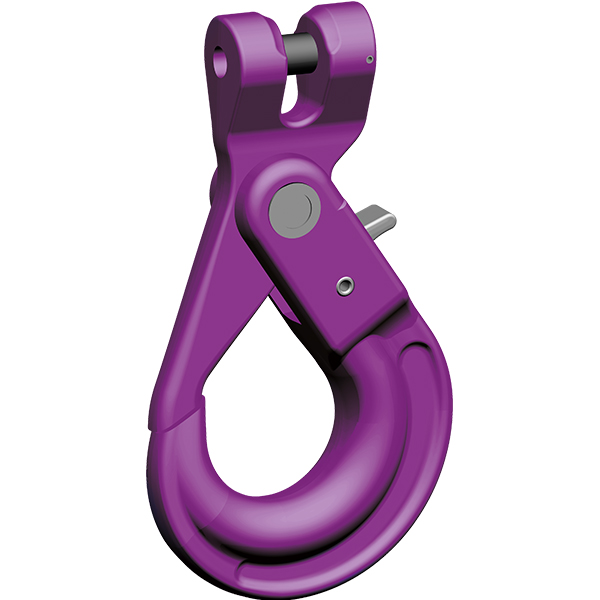

KUPPEL-LASTHAKEN SELBSTSCHLIESSEND HKSB/S
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 10,00 t · selbstschließend· mit direkter Kettenverbindung· Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e h a b d g s max. kg 107131 6 HKSB/S 6 1,40 94 20 17 71 7,5 28 1 0,56 107132 8 HKSB/S 8 2,50 123 26 20 88 10 34 1 1,00 107133 10 HKSB/S 10 4,00 144 30 29 107 12,5 45 1 1,61 107134 13 HKSB/S 13 6,70 180 40 35 138 16 52 1,5 3,24 107135 16 HKSB/S 16 10,00 218 50 41 168 20 60 2 5,95
KUPPEL-LASTHAKEN SELBSTSCHLIESSEND KLHS/X
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 10,00 t· Selbstschließend · Hochfester Vergütungsstahl· mit direkter Kettenverbindung · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL a b1 b2 h l m1 m2 Gewicht mm t mm mm mm mm mm mm mm kg 111382 6 KLHS/X 6 1,40 32 8 70 96 131 31 28 0,50 111383 8 KLHS/X 8 2,50 36 9,5 89 121 163 40 36 0,90 111384 10 KLHS/X 10 4,00 46 12 108 144 194 50 45 1,60 111385 13 KLHS/X 13 6,70 59 15 138 128 250 66 54 2,90 111386 16 KLHS/X 16 10,00 70 18,5 170 220 305 75 61 5,80 118218 20 KLHS/X 20 16,00 85 25 200 235 337 80 76 9,20 118219 22 KLHS/X 22 19,00 98 25 220 271 386 104 80 12,10 118220 26 KLHS/X 26 26,50 118 30 251 344 484 107 99 21,20 118221 32 KLHS/X 32 40,00 150 35 329 423 601 142 135 43,40
KUPPEL-SCHÄKEL KSCHW
· Güteklasse 10 · Tragfähigkeit: 2,50 t bis 6,70 t· mit direkter Kettenverbindung · Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e e1 b a d c d1 kg 107237 8 KSCHW 8 2,50 76 54 26 12 10 31 16 0,66 107238 10 KSCHW 10 4,00 105 76 32 16 12,50 39 20 1,22 107239 13 KSCHW 13 6,70 113 77 42 21 16 50 24 2,64
KUPPEL-VERKÜRZUNGSHAKEN KVH/X
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 10,00 t· ohne Sicherung · Hochfester Vergütungsstahl· mit direkter Kettenverbindung · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL b d1 d2 h l m w Gewicht mm t mm mm mm mm mm mm mm kg 111417 6 KVH/X 6 1,40 32 8 50 48 81 8 26 0,27 111418 7/8 KVH/X 8 2,50 38 9,5 63 63 104 10,5 34 0,33 111419 10 KVH/X 10 4,00 48 12,5 77 78 130 12,5 42 1,15 111420 13 KVH/X 13 6,70 59 15 101 100 173 16 56 2,40 111421 16 KVH/X 16 10,00 70 18,5 130 116 212 18,5 70 4,80
KUPPEL-VERKÜRZUNGSHAKEN MIT SICHERUNG KVHS/X
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 10,00 t· mit Sicherung · Hochfester Vergütungsstahl· mit direkter Kettenverbindung · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL a b1 b2 h l m w Gewicht mm t mm mm mm mm mm mm mm kg 111412 6 KVHS/X 6 1,40 32 8 50 48 81 8 26 0,27 111413 8 KVHS/X 8 2,50 38 9,5 63 63 104 10,5 34 0,33 111414 10 KVHS/X 10 4,00 48 12,5 77 78 130 12,5 42 1,15 111415 13 KVHS/X 13 6,70 59 15 101 100 173 16 56 2,4 111416 16 KVHS/X 16 10,00 70 18,5 130 116 212 18,5 70 4,8
KUPPEL-VERKÜRZUNGSHAKEN PK/S
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 16,00 t · Mit direkter Kettenverbindung· Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e b d g a kg 107200 6 PK/S 6 1,40 47,00 42 7,4 9 26 0,2 107201 8 PK/S 8 2,50 63,00 56 10 9 35 0,43 107202 10 PK/S 10 4,00 78,00 70 12,5 15 46 0,9 107203 13 PK/S 13 6,70 93,00 92 16 15 60 1,71 107204 16 PK/S 16 10,00 115,00 113 20 19 70 3,24 107205 19/20 PK/S 19/20 16,00 141,00 150 24 27 84 6,55

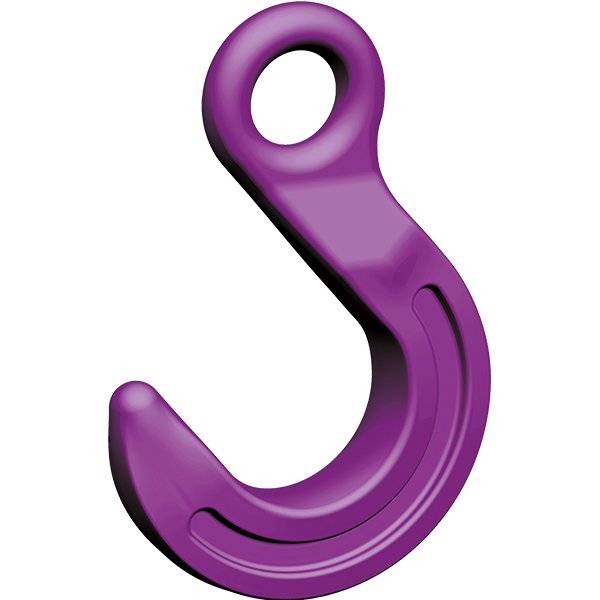

ÖSEN-GIESSEREIHAKEN GH/S
· Güteklasse 10 · Tragfähigkeit: 2,50 t bis 16,0 t · mit Öse· Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e h a d1 d2 g b kg 107164 7+8 GH/S 7/8 2,50 131 29 25 24 11 64 118 0,94 107165 10 GH/S 10 4,00 158 35 32 31 14 76 143 1,62 107166 13 GH/S 13 6,70 190 42 40 39 17 89 170 3,24 107167 16 GH/S 16 10,00 224 50 46 47 22 102 200 5,65 107168 19 GH/S 19/20 16,00 260 61 54 56 28 114 231 9,50

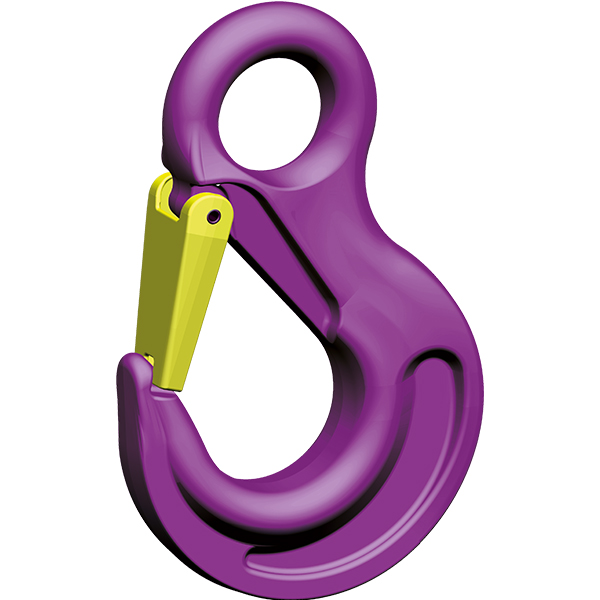

ÖSEN-LASTHAKEN HS/S
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 26,50 t · Hochfester Vergütungsstahl· mit Sicherungsfalle· mit Öse · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e h a d1 d2 g1 b kg 107122 6 HS/S 6 1,40 85 21 17 20 10 19 68 0,29 107123 7+8 HS/S 7/8 2,50 106 27 19 25 11 26 88 0,57 107124 10 HS/S 10 4,00 131 33 26 34 16 31 109 1,19 107125 13 HS/S 13 6,70 164 44 33 43 19 39 134 1,96 107126 16 HS/S 16 10,00 183 50 40 50 25 45 155 3,85 107127 19 HS/S 19/20 16,00 205 55 48 55 27 53 178 5,92 107128 22 HS/S 22 19,00 225 62 50 60 29 62 196 7,65 107129 26 HS/S 26 26,50 259 75 70 70 37 73 235 12,76

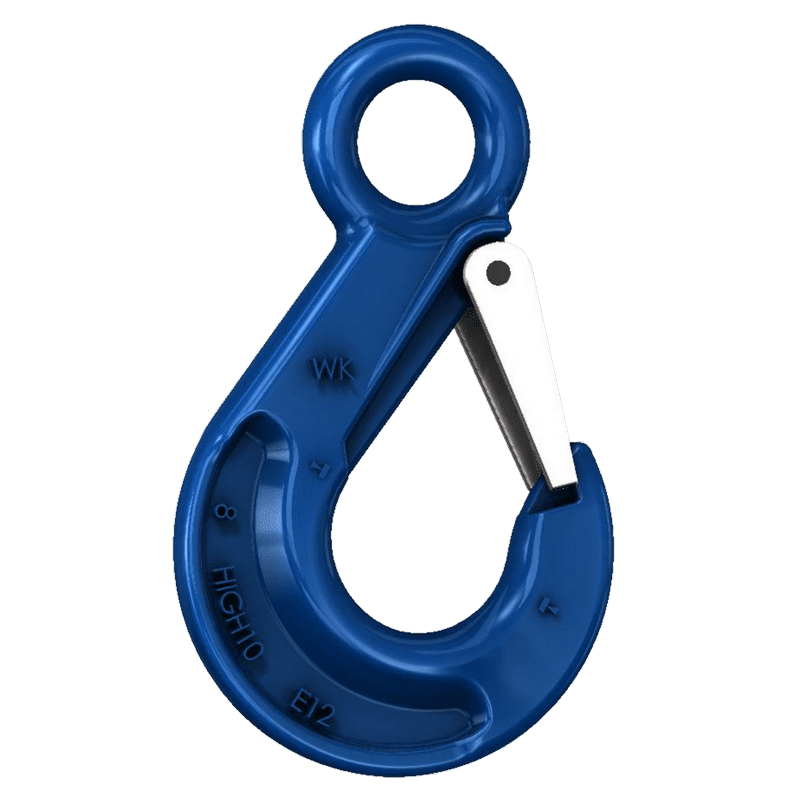

ÖSEN-LASTHAKEN ÖLH/X
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 10,00 t· mit Sicherungsfalle · Hochfester Vergütungsstahl· mit Öse · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL b d1 d2 h l m Gewicht mm t mm mm mm mm mm mm kg 111392 6 ÖLH/X 6 1,40 67 10 20 88 120 18 0,31 111393 8 ÖLH/X 8 2,50 91 11 25 111 152 25 0,60 111394 10 ÖLH/X 10 4,00 112 16 34 138 188 30 1,23 111395 13 ÖLH/X 13 6,70 130 19,5 43 170 233 39 3,00 111396 16 ÖLH/X 16 10,00 157 24,5 50 195 271 45,5 3,55 118214 20 ÖLH/X 20 16,00 190 27 55 205 288 53 6,10 118215 22 ÖLH/X 22 19,00 214 29 60 239 330 64 8,00 118216 26 ÖLH/X 26 26,50 239 38 70 258 376 65 14,30 118217 32 ÖLH/X 32 40,00 280 42 64 300 430 82 22,70

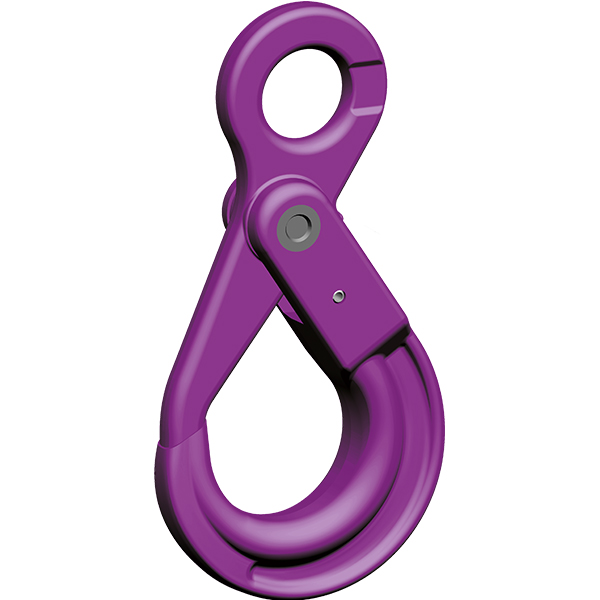

ÖSEN-LASTHAKEN SELBSTSCHLIESSEND HSB/S
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 10,00 t · selbstschließend· mit Öse· Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e h a b d1 d2 g s max. kg 107139 6 HSB/S 6 1,40 110 20 17 71 21 11 28 1 0,52 107140 7+8 HSB/S 7/8 2,50 136 26 20 88 25 12 34 1 0,92 107141 10 HSB/S 10 4,00 169 30 29 107 32 17 45 1 1,57 107142 13 HSB/S 13 6,70 205 40 35 138 40 20 52 1,5 3,19 107143 16 HSB/S 16 10,00 251 50 41 168 50 27 60 2 6,24 107144 19 HSB/S 19/20 16,00 290 62 50 194 60 30 70 2 9,75 107145 22 HSB/S 22 19,00 322 65 52 211 70 32 81 2 11,45
ÖSEN-VERKÜRZUNGSHAKEN MIT SICHERUNG ÖVHS/X
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 10,00 t· mit Sicherung · Hochfester Vergütungsstahl· mit Öse · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL b d1 d2 h l m w Gewicht mm t mm mm mm mm mm mm mm kg 111397 6 ÖVHS/X 6 1,40 50 13,5 31 53 80 8 26 0,3 111398 8 ÖVHS/X 8 2,50 63 17,5 40 69 104 10,5 34 0,53 111399 10 ÖVHS/X 10 4,00 77 23 49 88 130 12,5 42 1,07 111400 13 ÖVHS/X 13 6,70 102 27 61 107 165 16 56 1,62 111401 16 ÖVHS/X 16 10,00 130 36 74 133 209 18,5 70 4,5
ÖSEN-VERKÜRZUNGSHAKEN ÖVH/X
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 10,00 t · Hochfester Vergütungsstahl· mit Öse, ohne Sicherung · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL b d1 d2 h l m w Gewicht mm t mm mm mm mm mm mm mm kg 111407 6 ÖVH/X 6 1,40 50 13,5 31 53 80 8 26 0,28 111408 7/8 ÖVH/X 8 2,50 63 17,5 40 69 104 10,5 34 0,53 111409 10 ÖVH/X 10 4,00 77 23 49 88 130 12,5 42 0,99 111410 13 ÖVH/X 13 6,70 102 27 61 107 165 16 56 1,30 111411 16 ÖVH/X 16 10,00 130 36 74 133 209 18,5 70 4,50
ÖSEN-VERKÜRZUNGSHAKEN P/S
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 16,00 t · Hochfester Vergütungsstahl· mit Öse, ohne Sicherung · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e b d1 d2 g a kg 109912 6 P/S 6 1,40 50 42 12 9 7 26 0,15 109913 7+8 P/S 7/8 2,50 65 56 16 12 9 35 0,37 109914 10 P/S 10 4,00 77 70 20 14 12 46 0,7 109915 13 P/S 13 6,70 101 91 26 19 15 60 1,52 109916 16 P/S 16 10,00 121 113 32 23 19 69 2,9 109917 19/20 P/S 19/20 16,00 151 150 36 27 25 84 6,15
TEXTIL-KUPPLUNG RSK/S
· Güteklasse 10 · Tragfähigkeit: 2,50 t bis 19,00 t · Für Rundschlingen und Hebebänder· Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t a e c d b s g kg 107229 8 RSK/S 8 2,50 29 66 12 10 68 18 18 0,36 107230 10 RSK/S 10 4,00 40 81 15 13 82 21 24 0,69 107231 13 RSK/S 13 6,70 44 104 20 17 101 28 28 1,32 107232 16 RSK/S 16 10,00 47 113 21 21 110 40 33 1,83 107234 22 RSK/S 22 19,00 110 190 34 25 215 58 51 6,5
TRAGFÄHIGKEITSANHÄNGER
Tragfähigkeitsanhänger ohne Ring für Ein- und Mehrstrang-Anschlagketten Güteklasse 10
VERBINDUNGSGLIED V/S
· Güteklasse 10 · Tragfähigkeit: 1,40 t bis 26,50 t · Für Anschlagketten· Hochfester Vergütungsstahl · In Anlehnung an DIN EN 1677 Artikelnummer für Kette Bezeichnung WLL Abmessungen in mm Gewicht mm t e c s d b g kg 107220 6 V/S 6 1,40 44 8 11 8 39 14 0,11 107221 8 V/S 8 2,50 62 12 14 10 55 18 0,29 107222 10 V/S 10 4,00 72 15 18 13 64 24 0,52 107223 13 V/S 13 6,70 88 20 22 17 79 28 0,91 107224 16 V/S 16 10,00 103 21 29 21 106 33 1,34 107225 19/20 V/S 19/20 16,00 115 30 35 24 123 42 3,33 107226 22 V/S 22 19,00 161 34 39 25 148 51 4,15 107227 26 V/S 26 26,50 190 40 46 30 175 60 6,7
BIS ZU 30% GEWICHT SPAREN
SCHON BEI EINER 2-STRANG-ANSCHLAGKETTE
Anschlagketten in Güteklasse 10 haben gegenüber Anschlagketten der Güteklasse 8 eine 25 % höhere Tragkraft. Durch die höhere Güte der Bauteile wird bei einer vergleichbaren Tragfähigkeit gegenüber der Güteklasse 8 ein geringeres Eigengewicht erreicht.
 |
 |
