WIRBELBOCK WBO GK10
53,71 €
Produktinformationen "WIRBELBOCK WBO GK10"
· Öse gefertigt nach EN1677-4
· Mit Kugellager für Drehbewegungen unter voller Last geeignet
· Gelb beschichtet
· Bauteil und Schraube 100% elektromagnetisch und rissgeprüft
· Sicherheitsfaktor 4

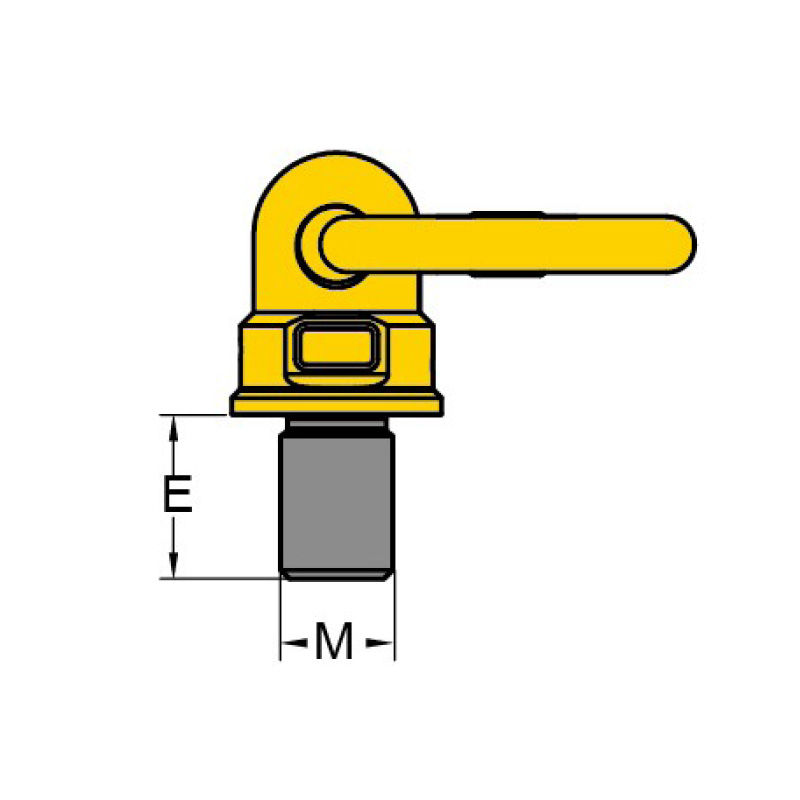

| Artikelnummer | Gewinde M x E in mm |
|
Tragfähigkeit 90° |
Gewicht |
|||||||

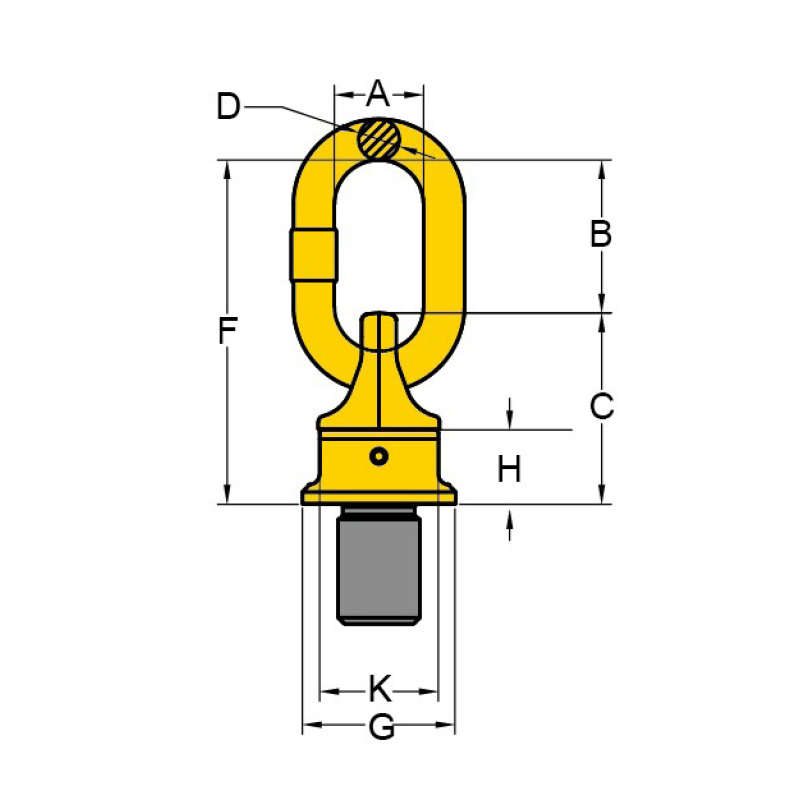

| G | C | K | H | F | D | B | A | t | kg | ||
| 109696 | M8 x 12 | 35 | 40 | 30 | 16 | 72 | 8 | 32 | 29 | 0,40 | 0,20 |
| 109697 | M10 x 12 | 35 | 40 | 30 | 16 | 15 | 8 | 32 | 29 | 0,60 | 0,20 |
| 109698 | M12 x 18 | 40 | 45 | 36 | 18 | 95 | 10 | 50 | 35 | 0,70 | 0,30 |
| 109699 | M16 x 24 | 46 | 54 | 41 | 22 | 104 | 13 | 50 | 38 | 1,50 | 0,50 |
| 109700 | M20 x 30 | 62 | 68 | 55 | 29 | 122 | 13 | 54 | 38 | 2,50 | 1,00 |
| 109701 | M24 x 36 | 78 | 88 | 70 | 36 | 154 | 19 | 66 | 44 | 4,00 | 2,20 |
| 109702 | M30 x 45 | 90 | 120 | 80 | 48 | 206 | 22 | 86 | 50 | 6,00 | 4,50 |
| 109703 | M36 x 54 | 90 | 120 | 80 | 48 | 206 | 36 | 86 | 50 | 10,00 | 4,60 |
| 109704 | M42 x 63 | 98 | 122 | 84 | 50 | 235 | 25 | 110 | 65 | 13,00 | 5,50 |
| 109705 | M48 x 72 | 98 | 122 | 84 | 50 | 235 | 25 | 110 | 65 | 14,00 | 6,10 |
| 109706 | M52 x 78 | 120 | 150 | 94 | 60 | 270 | 32 | 120 | 70 | 20,00 | 10,50 |
| 109707 | M56 x 84 | 120 | 150 | 94 | 60 | 270 | 32 | 120 | 70 | 20,00 | 10,70 |
| 109708 | M64 x 96 | 120 | 150 | 94 | 60 | 270 | 32 | 120 | 70 | 20,00 | 11,60 |
| 109709 | M72 x 108 | 170 | 210 | 145 | 83 | 340 | 45 | 130 | 90 | 40,00 | 30,60 |
| 109710 | M80 x 120 | 170 | 210 | 145 | 83 | 340 | 45 | 130 | 90 | 40,00 | 31,60 |
| 109711 | M90 x 135 | 170 | 210 | 145 | 83 | 340 | 45 | 130 | 90 | 40,00 | 33,90 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
 |
 |
| Artikelnummer | 1-Strang | 1-Strang | 2-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| 109696 | 0,60 | 0,40 | 1,20 | 0,80 | 0,56 | 0,40 | 0,84 | 0,60 |
| 109697 | 0,90 | 0,60 | 1,80 | 1,20 | 0,84 | 0,60 | 1,26 | 0,90 |
| 109698 | 1,20 | 0,70 | 2,40 | 1,40 | 0,98 | 0,70 | 1,47 | 1,05 |
| 109699 | 2,60 | 1,50 | 5,20 | 3,00 | 2,10 | 1,50 | 3,15 | 2,25 |
| 109700 | 4,00 | 2,50 | 8,00 | 5,00 | 3,50 | 2,50 | 5,25 | 3,75 |
| 109701 | 7,00 | 4,00 | 14,00 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 |
| 109702 | 10,00 | 6,00 | 20,00 | 12,00 | 8,40 | 6,00 | 12,60 | 9,00 |
| 109703 | 15,00 | 10,00 | 30,00 | 20,00 | 14,00 | 10,00 | 21,00 | 15,00 |
| 109704 | 17,00 | 13,00 | 34,00 | 26,00 | 18,20 | 13,00 | 27,30 | 19,50 |
| 109705 | 18,00 | 14,00 | 36,00 | 28,00 | 19,60 | 14,00 | 29,40 | 21,00 |
| 109706 | 25,00 | 20,00 | 50,00 | 40,00 | 28,00 | 20,00 | 42,00 | 30,00 |
| 109707 | 28,00 | 20,00 | 56,00 | 40,00 | 28,00 | 20,00 | 42,00 | 30,00 |
| 109708 | 28,00 | 20,00 | 56,00 | 40,00 | 28,00 | 20,00 | 42,00 | 30,00 |
| 109709 | 50,00 | 40,00 | 100,00 | 80,00 | 56,00 | 40,00 | 84,00 | 60,00 |
| 109710 | 50,00 | 40,00 | 100,00 | 80,00 | 56,00 | 40,00 | 84,00 | 60,00 |
| 109711 | 50,00 | 40,00 | 100,00 | 80,00 | 56,00 | 40,00 | 84,00 | 60,00 |
