SPANNSCHLOSS HOCHFEST, MIT ZWEI GABELN
17,34 €
Produktinformationen "SPANNSCHLOSS HOCHFEST, MIT ZWEI GABELN "
· Gabel mit Bolzen, Mutter und Splint

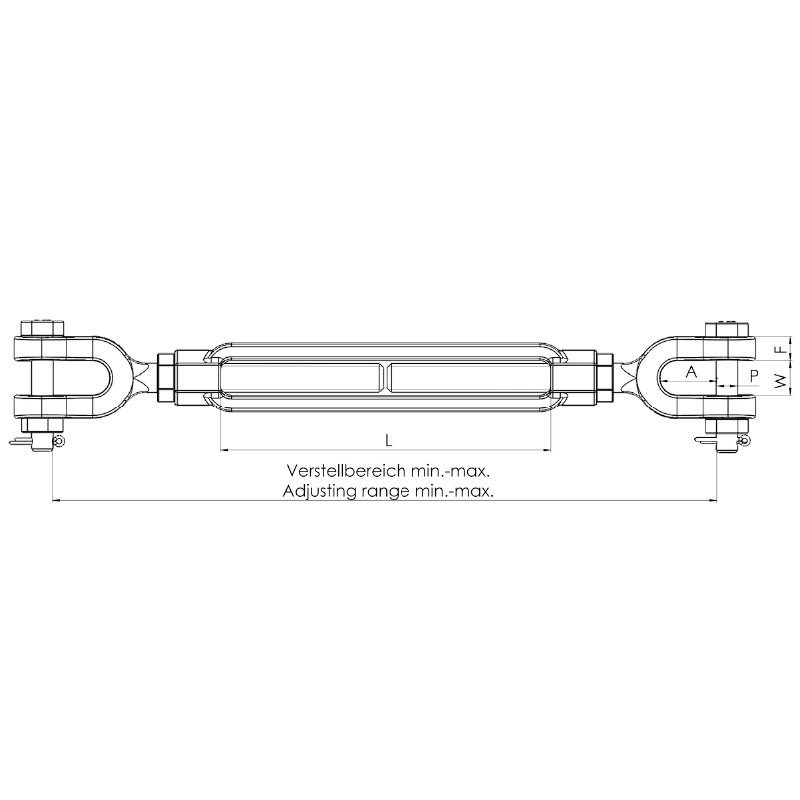

| Artikel nummer |
Nenngröße |
Abmessungen in mm |
Verstellberech |
Tragfähigkeit in t |
Gewicht |
||||
| A min. | F min. | L min. | P min. | W min. | |||||
| 101414 | 3/8 x 6" | 21 | 5 | 152 | 8 | 13 | 302-416 | 0,54 | 0,37 |
| 101415 | 1/2 x 6" | 26 | 6 | 152 | 10 | 16 | 338-452 | 1,00 | 0,73 |
| 101416 | 1/2 x 9" | 26 | 6 | 229 | 10 | 16 | 414-585 | 1,00 | 0,79 |
| 101417 | 1/2 x 12" | 26 | 6 | 305 | 10 | 16 | 490-719 | 1,00 | 0,96 |
| 101418 | 5/8 x 6" | 32 | 8 | 152 | 13 | 19 | 394-508 | 1,59 | 1,31 |
| 101419 | 5/8 x 9" | 32 | 8 | 229 | 13 | 19 | 470-641 | 1,59 | 1,37 |
| 101420 | 5/8 x 12" | 32 | 8 | 305 | 13 | 19 | 546-775 | 1,59 | 1,53 |
| 101421 | 3/4 x 6" | 38 | 10 | 152 | 16 | 24 | 432-546 | 2,36 | 1,86 |
| 101422 | 3/4 x 9" | 38 | 10 | 229 | 16 | 24 | 508-679 | 2,36 | 2,31 |
| 101423 | 3/4 x 12" | 38 | 10 | 305 | 16 | 24 | 584-813 | 2,36 | 2,56 |
| 101424 | 3/4 x 18" | 38 | 10 | 457 | 16 | 24 | 737-1080 | 2,36 | 3,11 |
| 101425 | 7/8 x 12" | 44 | 11 | 305 | 19 | 29 | 625-854 | 3,27 | 3,71 |
| 101426 | 7/8 x 18" | 44 | 11 | 457 | 19 | 29 | 778-1121 | 3,27 | 4,14 |
| 101428 | 1 x 12" | 51 | 13 | 305 | 22 | 30 | 676-905 | 4,54 | 5,07 |
| 101429 | 1 x 18" | 51 | 13 | 457 | 22 | 30 | 829-1172 | 4,54 | 6,62 |
| 101431 | 1 1/4 x 12" | 60 | 16 | 305 | 29 | 44 | 760-989 | 6,90 | 9,48 |
| 101432 | 1 1/4 x 18" | 60 | 16 | 457 | 29 | 44 | 912-1255 | 6,90 | 12 |
| 101433 | 1 1/4 x 24" | 60 | 16 | 610 | 29 | 44 | 1064-1521 | 6,90 | 13 |
| 101434 | 1 1/2 x 12" | 70 | 17 | 305 | 35 | 52 | 823-1052 | 9,71 | 14 |
| 101435 | 1 1/2 x 18" | 70 | 17 | 457 | 35 | 52 | 975-1318 | 9,71 | 14 |
| 101436 | 1 1/2 x 24" | 70 | 17 | 610 | 35 | 52 | 1128-1585 | 9,71 | 18 |
| 101437 | 1 3/4 x 18" | 76 | 19 | 457 | 41 | 60 | 1060-1403 | 12,70 | 25 |
| 101438 | 1 3/4 x 24" | 76 | 19 | 610 | 41 | 60 | 1213-1670 | 12,70 | 29 |
| 101439 | 2 x 24" | 95 | 21 | 610 | 48 | 64 | 1315-1772 | 16,78 | 45 |
