SCHUTZSCHLAUCH PU-BESCHICHTET GEGEN ABRIEB
10,22 €
Produktnummer:
114183
Produktinformationen "SCHUTZSCHLAUCH PU-BESCHICHTET GEGEN ABRIEB"
Die innen gummierten Gewebeschläuche schützen
das Bandgewebe vor rauen Oberflächen
das Bandgewebe vor rauen Oberflächen

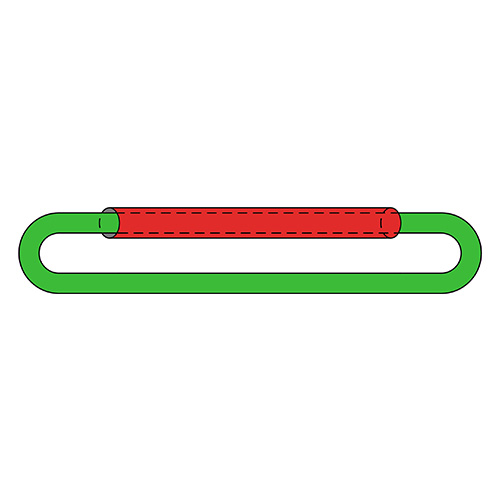

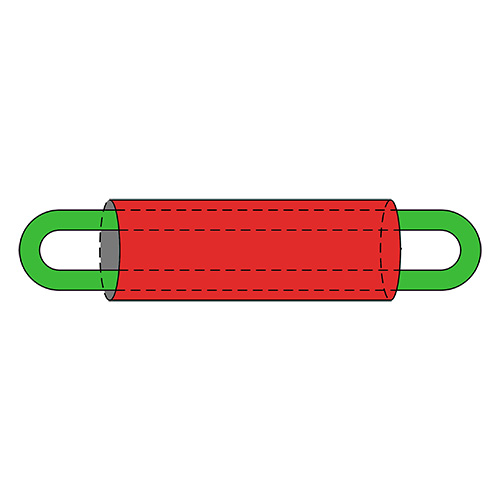

Der Schutzschlauch haftet an der Transportgurtkante, während
das Hebeband oder die Rundschlinge frei im Schutzschlauch
gleiten kann. Damit die Dehnung und Positionierung des Bandes
das Hebeband oder die Rundschlinge frei im Schutzschlauch
gleiten kann. Damit die Dehnung und Positionierung des Bandes
einwandfrei möglich ist, sollte der Schutzschlauch deutlich
kürzer als das Hebeband oder die Rundschlinge sein.
kürzer als das Hebeband oder die Rundschlinge sein.
|
Innendurchmesser |
Innenbreite |
für Hebeband 2-lagig |
|
||||||
| mm | mm | WLL / t | Bandbreite in mm | WLL / t | |||||
| 25 | 35 | - | - | - | |||||
| 38 | 60 | 1 | 50 | 1 und 2 | |||||
| 52 | 85 | 2 | 60 | 3 und 4 | |||||
| 70 | 112 | 2 | 75 | 5 und 6 | |||||
| 90 | 144 | 3,4 | 90/120 | 8 und 10 | |||||
| 100 | 161 | - | - | - | |||||
| 125 | 198 | 5 | 150 | 12 und 15 | |||||
| 150 | 250 | 6 | 180 | 20 und 25 | |||||
Sonderlängen auf Anfrage
Tragfähigkeitstabelle für Rundschlingen & Hebebänder
Lastfaktoren zur Berechnung der verschiedenen Tragfähigkeiten je Anschlagart.
Nach EN 1492-2 / EN 1492-1
Nach EN 1492-2 / EN 1492-1
| Einfach | Umgelegt | 2 Strang | |||||||
 |
 |
 |
|||||||
| Neigungswinkel | 0° | 0° | 0-7° | 0-45° | 45-60° | 0-45° | 45-60° | 0-45° | 45-60° |
| Faktor | 1 | 0,8 | 2 | 1,4 | 1 | 1,4 | 1 | 1,12 | 0,8 |
| Tragfähigkeit | |||||||||
| 1,00 | 1,00 | 0,80 | 2,00 | 1,40 | 1,00 | 1,40 | 1,00 | 1,12 | 0,80 |
| 2,00 | 2,00 | 1,60 | 4,00 | 2,80 | 2,00 | 2,80 | 2,00 | 2,24 | 1,60 |
| 3,00 | 3,00 | 2,40 | 6,00 | 4,20 | 3,00 | 4,20 | 3,00 | 3,36 | 2,40 |
| 4,00 | 4,00 | 3,20 | 8,00 | 5,60 | 4,00 | 5,60 | 4,00 | 4,48 | 3,20 |
| 5,00 | 5,00 | 4,00 | 10,00 | 7,00 | 5,00 | 7,00 | 5,00 | 5,60 | 4,00 |
| 6,00 | 6,00 | 4,80 | 12,00 | 8,40 | 6,00 | 8,40 | 6,00 | 6,72 | 4,80 |
| 8,00 | 8,00 | 6,40 | 16,00 | 11,20 | 8,00 | 11,20 | 8,00 | 8,96 | 6,40 |
| 10,00 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 14,00 | 10,00 | 11,20 | 8,00 |
| 12,00 | 12,00 | 9,60 | 24,00 | 16,80 | 12,00 | 16,80 | 12,00 | 13,44 | 9,60 |
| 15,00 | 15,00 | 12,00 | 30,00 | 21,00 | 15,00 | 21,00 | 15,00 | 16,80 | 12,00 |
| 20,00 | 20,00 | 16,00 | 40,00 | 28,00 | 20,00 | 28,00 | 20,00 | 22,40 | 16,00 |
| 25,00 | 25,00 | 20,00 | 50,00 | 35,00 | 25,00 | 35,00 | 25,00 | 28,00 | 20,00 |
| 30,00 | 30,00 | 24,00 | 60,00 | 42,00 | 30,00 | 42,00 | 30,00 | 33,60 | 24,00 |
