RINGSCHRAUBE SPK GK10
23,58 €
Produktinformationen "RINGSCHRAUBE SPK GK10"
· Lastbügel in Kraftrichtung einstellbar
· geprüft und zertifiziert durch die DGUV
· entspricht der Richtlinie 2006/42/EG für Maschinen
· Schraube GEOMET beschichtet

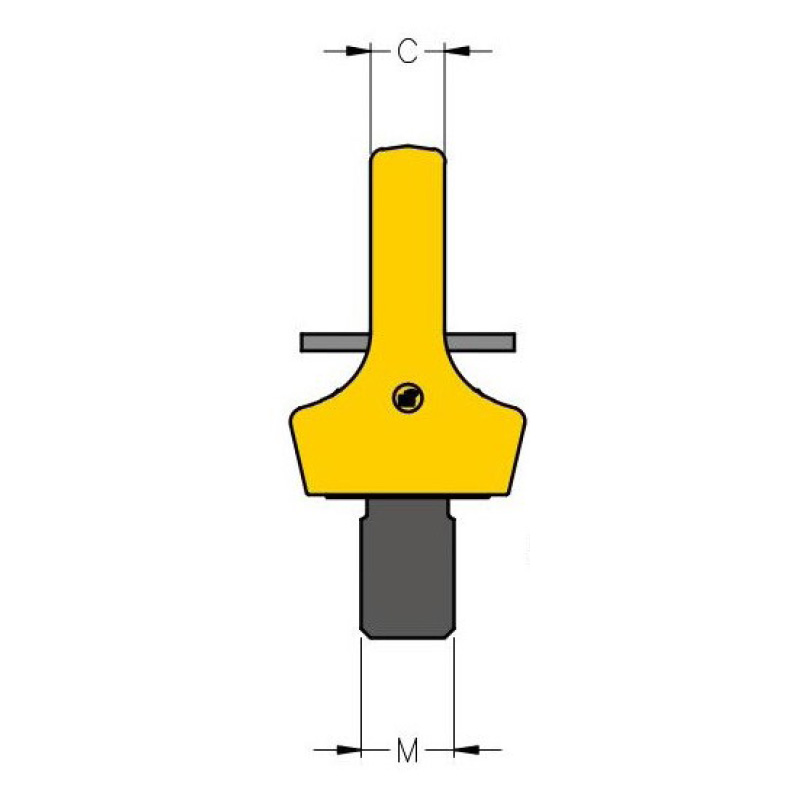

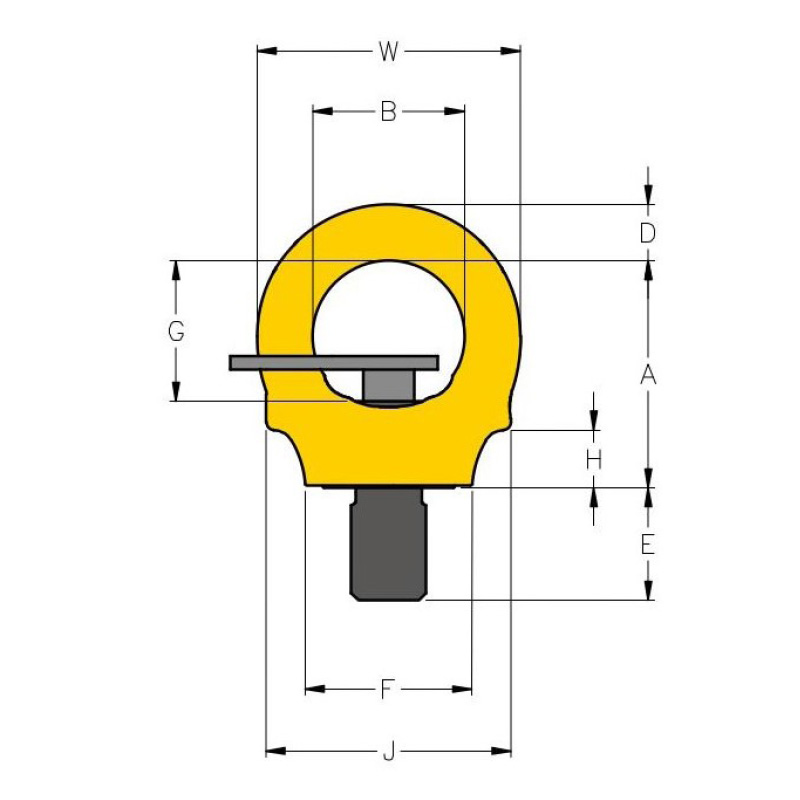

| Artikelnummer | Gewinde M x E in mm |
|
Tragfähigkeit 90° |
Gewicht |
||||||||
| A | B | C | D | F | H | J | S | W | t | kg | ||
| 110883 | M6 | 30 | 20 | 7 | 7 | 23 | 19 | 4 | 6 | 34 | 0,10 | 0,06 |
| 101181 | M8 x 12 | 38 | 25 | 9 | 9 | 25 | 6 | 41 | 6 | 44 | 0,30 | 0,10 |
| 101182 | M10 x 15 | 38 | 25 | 9 | 9 | 25 | 6 | 41 | 6 | 44 | 0,40 | 0,10 |
| 101183 | M12 x 18 | 45 | 30 | 10 | 11 | 33 | 9 | 47 | 8 | 52 | 0,75 | 0,20 |
| 101184 | M16 x 24 | 52 | 35 | 14 | 13 | 35 | 11 | 56 | 10 | 61 | 1,50 | 0,40 |
| 101185 | M20 x 30 | 60 | 40 | 16 | 15 | 44 | 15 | 65 | 12 | 70 | 2,30 | 0,60 |
| 101186 | M24 x 36 | 72 | 49 | 19 | 18 | 52 | 19 | 78 | 14 | 84 | 3,20 | 1,10 |
| 101187 | M30 x 45 | 91 | 61 | 24 | 22 | 62 | 23 | 95 | 17 | 105 | 4,50 | 2,10 |
| 101188 | M36 x 54 | 110 | 73 | 29 | 27 | 76 | 31 | 114 | 22 | 126 | 7,00 | 3,70 |
| 101189 | M42 x 63 | 128 | 83 | 34 | 32 | 89 | 38 | 132 | 24 | 147 | 9,00 | 5,80 |
| 101190 | M48 x 72 | 145 | 95 | 38 | 37 | 105 | 44 | 150 | 27 | 168 | 12,00 | 8,60 |
| 111201 | M56 x 84 | 148 | 102 | 40 | 43 | 124 | 49 | 166 | 27 | 178 | 16,00 | 11,00 |
| 112220 | M64 x 96 | 148 | 102 | 40 | 43 | 124 | 49 | 166 | 27 | 178 | 18,00 | 11,80 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
 |
 |
| Artikelnummer | 1-Strang | 1-Strang | 2-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| 110883 | 0,50 | 0,10 | 1,00 | 0,20 | 0,14 | 0,10 | 0,21 | 0,15 |
| 101181 | 1,00 | 0,30 | 2,00 | 0,60 | 0,42 | 0,30 | 0,63 | 0,45 |
| 101182 | 1,00 | 0,40 | 2,00 | 0,80 | 0,56 | 0,40 | 0,84 | 0,60 |
| 101183 | 2,00 | 0,75 | 4,00 | 1,50 | 1,00 | 0,75 |
1,58 | 1,12 |
| 101184 | 4,00 | 1,50 | 8,00 | 3,00 | 2,10 | 1,50 | 3,15 | 2,25 |
| 101185 | 6,00 | 2,30 | 12,00 | 4,60 | 3,20 | 2,30 | 4,80 | 3,40 |
| 101186 | 8,00 | 3,20 | 16,00 | 6,40 | 4,50 | 3,20 | 6,70 | 4,80 |
| 101187 | 12,00 | 4,50 | 24,00 | 9,00 | 6,30 | 4,50 | 9,40 | 6,70 |
| 101188 | 16,00 | 7,00 | 32,00 | 14,00 | 9,80 | 7,00 | 14,70 | 10,50 |
| 101189 | 24,00 | 9,00 | 48,00 | 18,00 | 12,60 | 9,00 | 18,90 | 13,50 |
| 101190 | 32,00 | 12,00 | 64,00 | 24,00 | 16,80 | 12,00 | 25,20 | 18,00 |
| 111201 | 34,00 | 16,00 | 68,00 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 |
| 112220 | 36,00 | 18,00 | 72,00 | 36,00 | 25,20 | 18,00 | 37,80 | 27,00 |
