RINGSCHRAUBE PLGW GAMMA GK10

Produktinformationen "RINGSCHRAUBE PLGW GAMMA GK10"

· Einsatztemperatur: -20°C bis +200°C
· Tragfähigkeit: 0,30 t bis 20,00 t
· Lastbügel 360° drehbar
· Die Lastoberfläche wird von einer eingebauten Hülse geschützt
· mit Chrom-VI-freiem Korrosionsschutz
· werkzeuglose Montage und Demontage
· 100% rissgeprüft

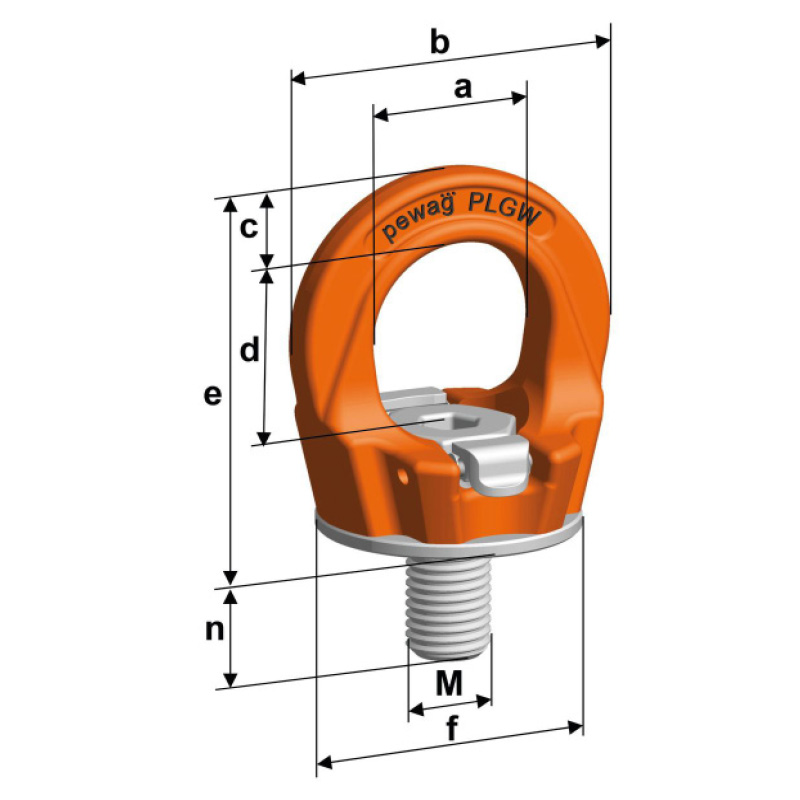

Artikelnummer Gewinde


Abmessungen in mm


Tragfähigkeit 90°

Gewicht
a b c d e f n n max Inbus  t kg
116085 M8 25 45 10 27 53 35 15 90 6 0,30 0,20
116086 M10 25 45 10 27 53 35 15 160 6 0,50 0,21
116087 M12 30 55 12 32 63 43 20 160 8 0,70 0,29
116088 M16 35 64 14 36 70 50 25 160 10 1,50 0,48
116089 M20 40 73 16 41 81 54 30 160 12 2,30 0,58
116090 M24 50 86 18 50 93 69 35 - 14 3,20 1,10
116091 M30 60 110 25 60 114 90 45 - 17 4,90 2,20
116092 M36 70 132 31 70 136 108 55 - 19 7,00 3,80
116093 M42 80 152 36 72 153 126 65 - 22 9,00 5,70
116094 M48 95 179 42 88 179 148 75 - 24 12,00 8,90




Maximales Lastgewicht bei verschiedenen Anschlagarten

Tragfähigkeit in t icon-an-1-strang-0 icon-an-1-strang-90 icon-an-2-strang-0 icon-an-2-strang-90 icon-an-2-strang-45 icon-an-2-strang-60 icon-an-4-strang-45 icon-an-4-strang-60
Artikelnummer 1-Strang 1-Strang 2-Strang 2-Strang 2-Strang 3/4-Strang
90° 90° 0°-45° 45°-60° 0°-45° 45°-60°
116085 1,00 0,30 2,00 0,60 0,42 0,30 0,63 0,45
116086 1,50 0,50 3,00 1,00 0,70 0,50 1,06 0,75
116087 2,00 0,70 4,00 1,40 0,98 0,70 1,48 1,05
116088 4,00 1,50 8,00 3,00 2,10 1,50 3,18 2,20
116089 5,00 2,30 10,00 4,60 3,20 2,30 4,80 3,40
116090 6,50 3,20 13,00 6,40 4,50 3,20 6,70 4,80
116091 12,00 4,90 24,00 9,80 6,90 4,90 10,30 7,30
116092 15,00 7,00 30,00 14,00 9,80 7,00 14,80 10,50
116093 22,00 9,00 44,00 18,00 12,60 9,00 19,00 13,50
116094 30,00 12,00 60,00 24,00 16,90 12,00 25,40 18,00
