RINGSCHRAUBE GK8

Produktinformationen "RINGSCHRAUBE GK8"

· Einsatztemperatur: -20°C bis +100°C
· Tragfähigkeit: 0,40 t bis 45,00 t
· Hochfester Vergütungsstahl
· Belastungswinkel +/- 45°
· Sicherheitsfaktor 4

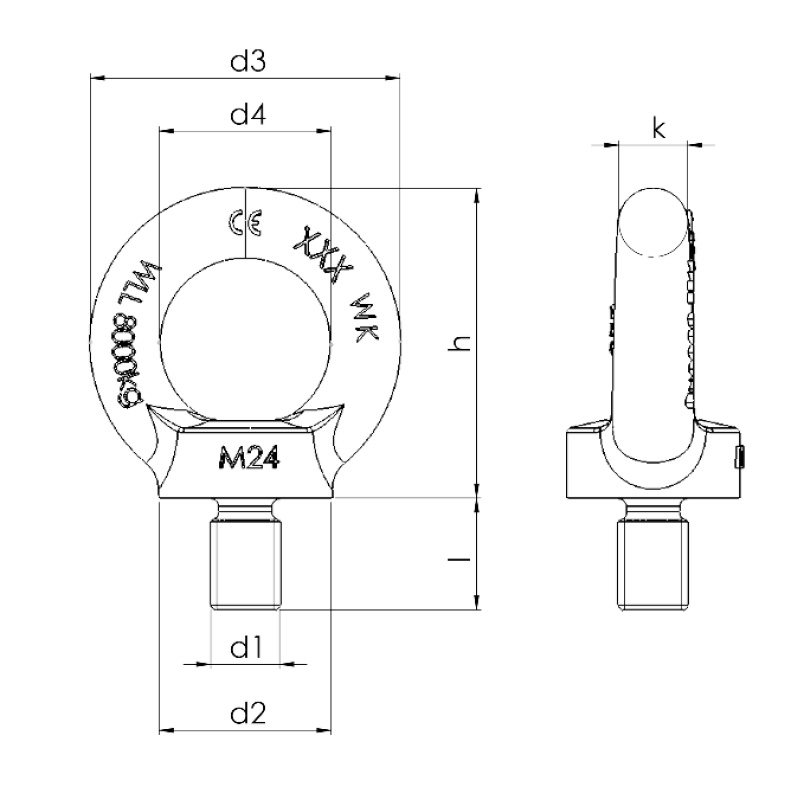

Artikelnummer Gewinde d1
in mm


Abmessungen in mm

Tragfähigkeit 0° Gewicht
d2 d3 d4 h k l  t kg
101264 M6 20 36 20 36 8 13 0,40 0,05
101265 M8 20 36 20 36 8 13 0,80 0,06
101266 M10 25 45 25 45 10 7 1,00 0,11
101267 M12 30 54 30 53 12 20,5 1,60 0,18
101269 M16 35 63 35 62 14 27 4,00 0,28
101271 M20 35 72 40 71 16 30 6,00 0,45
101272 M24 50 90 50 90 20 36 8,00 0,74
101274 M30 65 108 60 109 24 45 12,00 1,66
101275 M36 75 126 70 128 28 54 16,00 2,65
101276 M42 85 144 80 147 32 63 24,00 4,00
101277 M48 100 166 90 168 38 68 32,00 6,58
101278 M56 110 184 100 187 42 78 36,00 8,80
101279 M64 120 206 110 208 48 90 45,00 12,40




Maximales Lastgewicht bei verschiedenen Anschlagarten

Tragfähigkeit in t icon-an-1-strang-0 icon-an-2-strang-0 icon-an-2-strang-45 icon-an-2-strang-60 icon-an-4-strang-45 icon-an-4-strang-60
Artikelnummer 1-Strang 2-Strang 2-Strang 3/4-Strang
0°-45° 45°-60° 0°-45° 45°-60°
101264 0,40 0,80 0,14 0,10 0,20 0,14
101265 0,80 1,60 0,28 0,20 0,40 0,28
101266 1,00 2,00 0,35 0,25 0,50 0,35
101267 1,60 3,20 0,56 0,40 0,80 0,56
101269 4,00 8,00 1,40 1,00 2,00 1,40
101271 6,00 12,00 2,10 1,50 3,00 2,10
101272 8,00 16,00 2,80 2,00 4,00 2,80
101274 12,00 24,00 4,20 3,00 6,00 4,20
101275 16,00 32,00 5,60 3,90 7,80 5,40
101276 24,00 48,00 8,40 5,90 11,80 8,20
101277 32,00 64,00 11,20 7,80 15,60 10,90
101278 36,00 72,00 12,60 8,80 17,60 12,30
101279 45,00 90,00 15,70 11,00 22,00 15,40
