RINGMUTTER GK8
8,12 €
Produktinformationen "RINGMUTTER GK8"
· Belastungswinkel +/- 45°
· Sicherheitsfaktor 4

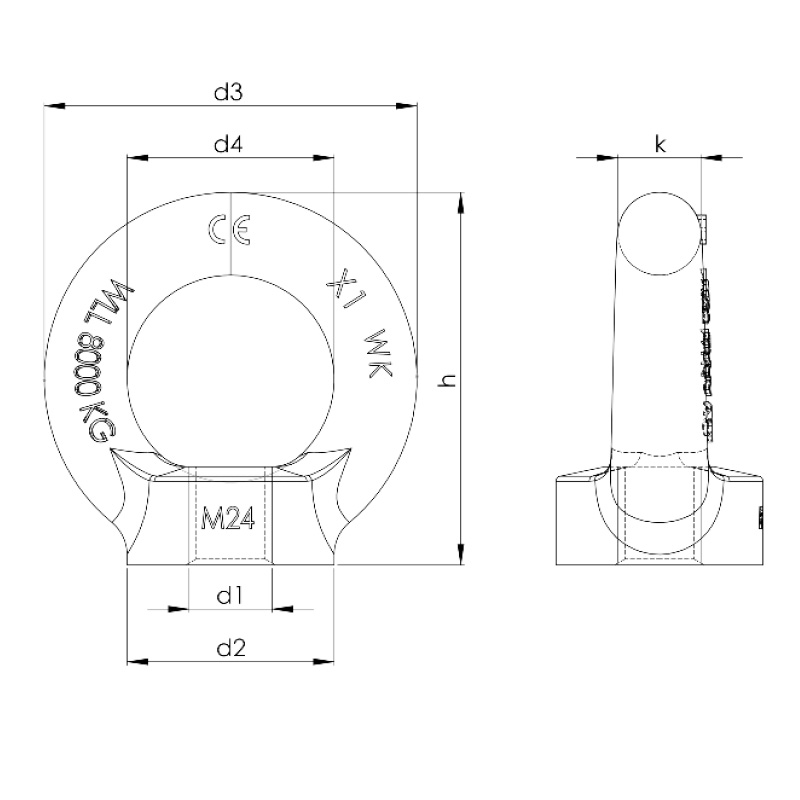

| Artikelnummer | Gewinde d1 in mm |
|
Tragfähigkeit 0° | Gewicht | ||||
| d2 | d3 | d4 | h | k | t | kg | ||
| 101280 | M6 | 20 | 36 | 20 | 36 | 8 | 0,40 | 0,05 |
| 101281 | M8 | 20 | 36 | 20 | 36 | 8 | 0,80 | 0,06 |
| 101282 | M10 | 25 | 45 | 25 | 45 | 10 | 1,00 | 0,11 |
| 101283 | M12 | 30 | 54 | 30 | 53 | 12 | 1,60 | 0,18 |
| 101285 | M16 | 35 | 63 | 35 | 62 | 14 | 4,00 | 0,28 |
| 101287 | M20 | 35 | 72 | 40 | 71 | 16 | 6,00 | 0,45 |
| 101288 | M24 | 50 | 90 | 50 | 90 | 20 | 8,00 | 0,74 |
| 101290 | M30 | 65 | 108 | 60 | 109 | 24 | 12,00 | 1,66 |
| 101291 | M36 | 75 | 126 | 70 | 128 | 28 | 16,00 | 2,65 |
| 101292 | M42 | 85 | 144 | 80 | 147 | 32 | 24,00 | 4,00 |
| 101293 | M48 | 100 | 166 | 90 | 168 | 38 | 32,00 | 6,58 |
| 101294 | M56 | 110 | 184 | 100 | 187 | 42 | 36,00 | 8,80 |
| 101295 | M64 | 120 | 206 | 110 | 208 | 48 | 45,00 | 12,40 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
| Artikelnummer | 1-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| 101280 | 0,40 | 0,80 | 0,14 | 0,10 | 0,20 | 0,14 |
| 101281 | 0,80 | 1,60 | 0,28 | 0,20 | 0,40 | 0,28 |
| 101282 | 1,00 | 2,00 | 0,35 | 0,25 | 0,50 | 0,35 |
| 101283 | 1,60 | 3,20 | 0,56 | 0,40 | 0,80 | 0,56 |
| 101285 | 4,00 | 8,00 | 1,40 | 1,00 | 2,00 | 1,40 |
| 101287 | 6,00 | 12,00 | 2,10 | 1,50 | 3,00 | 2,10 |
| 101288 | 8,00 | 16,00 | 2,80 | 2,00 | 4,00 | 2,80 |
| 101290 | 12,00 | 24,00 | 4,20 | 3,00 | 6,00 | 4,20 |
| 101291 | 16,00 | 32,00 | 5,60 | 3,90 | 7,80 | 5,40 |
| 101292 | 24,00 | 48,00 | 8,40 | 5,90 | 11,80 | 8,20 |
| 101293 | 32,00 | 64,00 | 11,20 | 7,80 | 15,60 | 10,90 |
| 101294 | 36,00 | 72,00 | 12,60 | 8,80 | 17,60 | 12,30 |
| 101295 | 45,00 | 90,00 | 15,70 | 11,00 | 22,00 | 15,40 |
