LASTBOCK LBO LANGE SCHRAUBE GK10
60,02 €
Produktinformationen "LASTBOCK LBO LANGE SCHRAUBE GK10"
· Lastbügel in Kraftrichtung einstellbar
· geprüft und zertifiziert durch die DGUV
· entspricht der Richtlinie 2006/42/EG für Maschinen
· Schraube GEOMET beschichtet

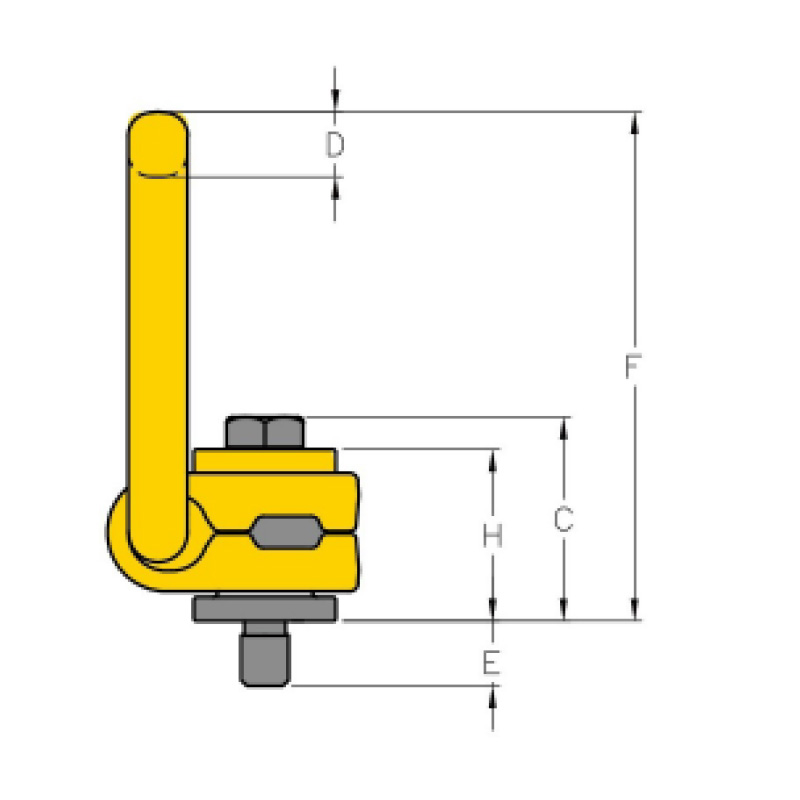

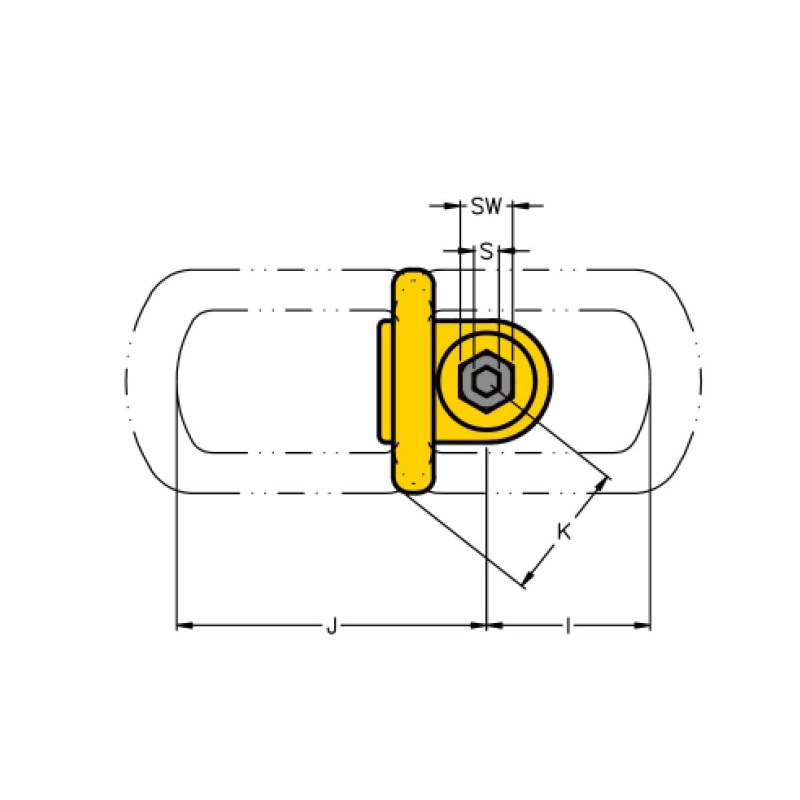

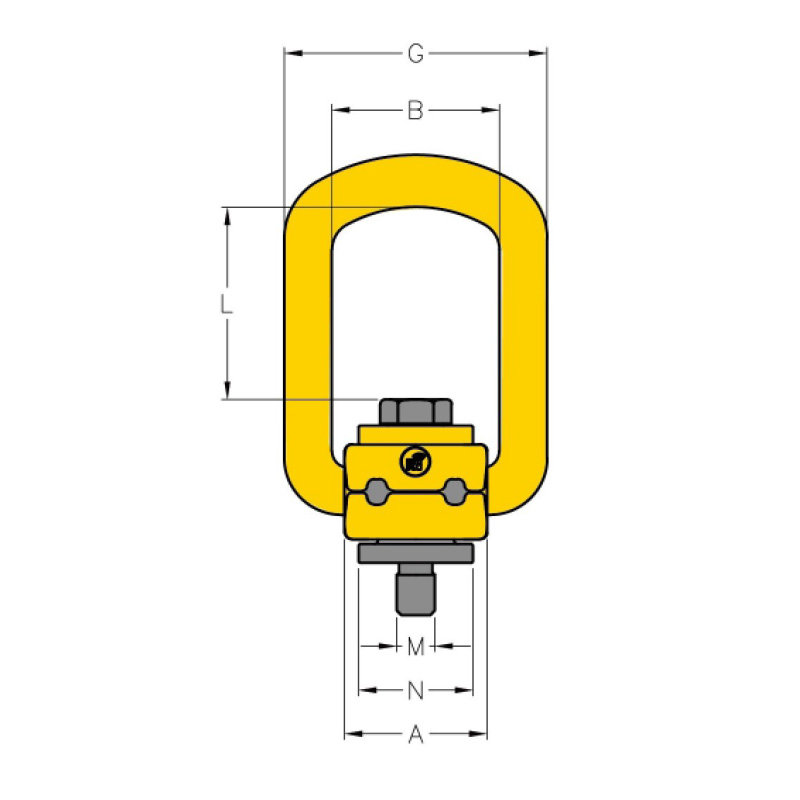

| Artikelnummer | Gewinde M x E in mm |
|
Tragfähigkeit 90° |
Gewicht |
||||||||
| A | B | C | D | F | G | H | S | SW | t | kg | ||
| 116075 | M8 x 76 | 30 | 35 | 35 | 10 | 85 | 55 | 29 | 6 | 13 | 0,30 | 0,30 |
| 116076 | M10 x 96 | 30 | 35 | 36 | 10 | 85 | 55 | 29 | 6 | 17 | 0,63 | 0,40 |
| 116077 | M12 x 114 | 33 | 37 | 44 | 14 | 98 | 57 | 36 | 8 | 19 | 1,00 | 0,60 |
| 116078 | M16 x 149 | 33 | 37 | 46 | 14 | 98 | 57 | 36 | 10 | 24 | 1,50 | 0,70 |
| 116079 | M20 x 186 | 50 | 54 | 57 | 17 | 140 | 82 | 44 | 12 | 30 | 2,50 | 1,70 |
| 116080 | M24 x 221 | 50 | 54 | 59 | 17 | 140 | 82 | 44 | 12 | 36 | 4,00 | 2,10 |
| 116081 | M30 x 278 | 60 | 65 | 81 | 23 | 170 | 99 | 62 | 17 | 46 | 5,00 | 4,30 |
| 116082 | M36 x 222 | 77 | 85 | 101 | 27 | 225 | 124 | 78 | 22 | 55 | 8,00 | 7,30 |
| 116083 | M42 x 264 | 95 | 104 | 112 | 36 | 256 | 158 | 86 | 24 | 65 | 15,00 | 13,10 |
| 116084 | M48 x 295 | 95 | 104 | 120 | 36 | 259 | 158 | 90 | 27 | 75 | 20,00 | 15,20 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
 |
 |
| Artikelnummer | 1-Strang | 1-Strang | 2-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| 116075 | 0,30 | 0,30 | 0,60 | 0,60 | 0,42 | 0,30 | 0,63 | 0,45 |
| 116076 | 0,63 | 0,63 | 1,26 | 1,26 | 0,88 | 0,63 | 1,32 | 0,95 |
| 116077 | 1,00 | 1,00 | 2,00 | 2,00 | 1,40 | 1,00 | 2,10 | 1,50 |
| 116078 | 1,50 | 1,50 | 3,00 | 3,00 | 2,10 | 1,50 | 3,15 | 2,20 |
| 116079 | 2,50 | 2,50 | 5,00 | 5,00 | 3,50 | 2,50 | 5,25 | 3,70 |
| 116080 | 4,00 | 4,00 | 8,00 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 |
| 116081 | 5,00 | 5,00 | 10,00 | 10,00 | 7,00 | 5,00 | 10,50 | 7,50 |
| 116082 | 8,00 | 8,00 | 16,00 | 16,00 | 11,20 | 8,00 | 16,80 | 12,00 |
| 116083 | 15,00 | 15,00 | 30,00 | 30,00 | 21,00 | 15,00 | 31,50 | 22,50 |
| 116084 | 20,00 | 20,00 | 40,00 | 40,00 | 28,00 | 20,00 | 42,00 | 30,00 |
