LASTBOCK LBO GK10
0,00 €
Produktinformationen "LASTBOCK LBO GK10"
· Lastbügel in Kraftrichtung einstellbar
· geprüft und zertifiziert durch die DGUV
· entspricht der Richtlinie 2006/42/EG für Maschinen
· Schraube GEOMET beschichtet

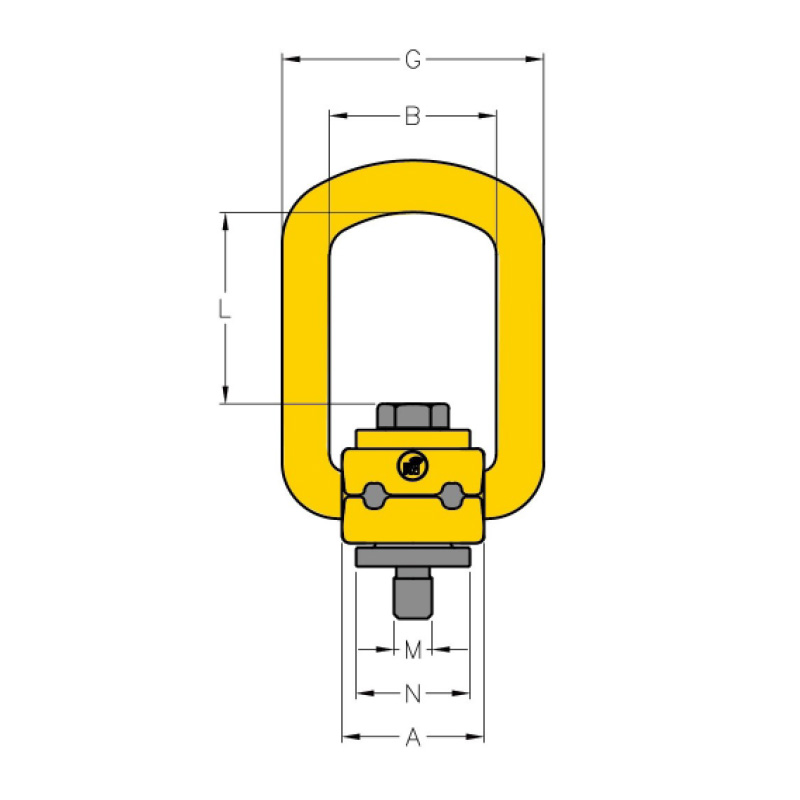

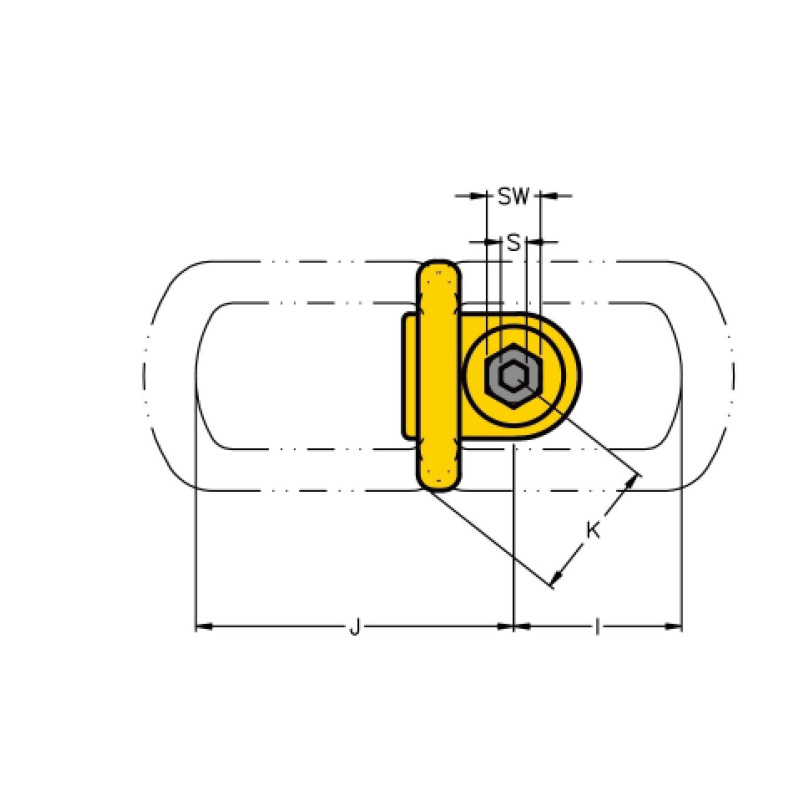

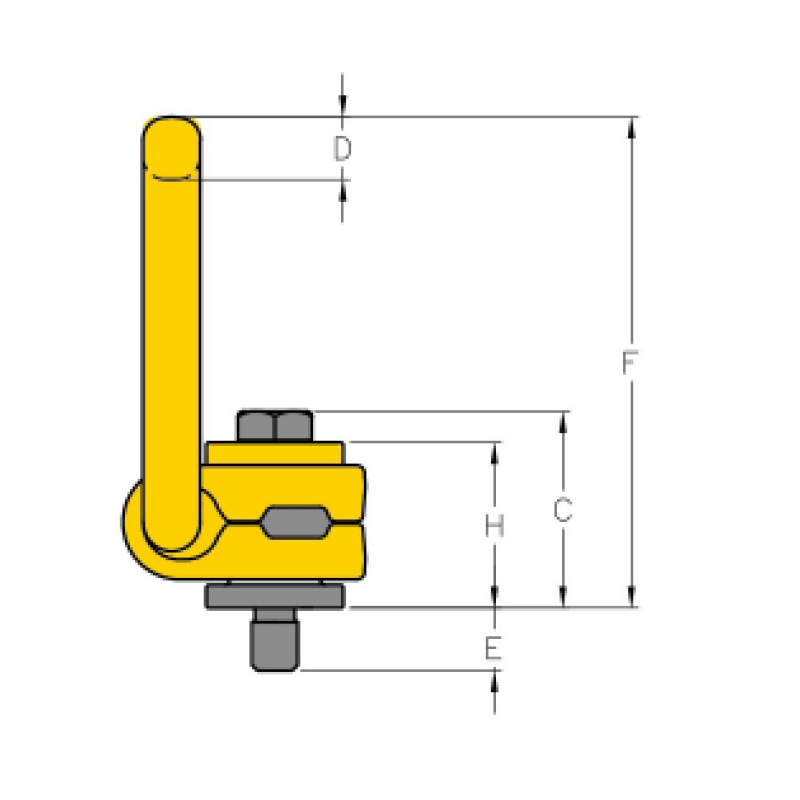

| Artikelnummer | Gewinde M x E in mm |
|
Tragfähigkeit 90° |
Gewicht |
||||||||
| A | B | C | D | F | G | H | S | SW | t | kg | ||
| 111669 | M8 x 11 | 30 | 35 | 35 | 10 | 85 | 55 | 29 | 6 | 13 | 0,30 | 0,20 |
| 110608 | M10 x 16 | 30 | 35 | 36 | 10 | 85 | 55 | 29 | 6 | 17 | 0,63 | 0,30 |
| 110618 | M12 x 18 | 33 | 37 | 44 | 14 | 98 | 57 | 36 | 8 | 19 | 1,00 | 0,50 |
| 111670 | M14 x 21 | 33 | 37 | 45 | 14 | 98 | 57 | 36 | 10 | 22 | 1,20 | 0,50 |
| 111258 | M16 x 24 | 33 | 37 | 46 | 14 | 98 | 57 | 36 | 10 | 24 | 1,50 | 0,50 |
| 111671 | M18 x 26 | 50 | 54 | 57 | 17 | 140 | 82 | 44 | 12 | 30 | 2,00 | 1,30 |
| 111672 | M20 x 30 | 50 | 54 | 57 | 17 | 140 | 82 | 44 | 12 | 30 | 2,50 | 1,30 |
| 110601 | M24 x 36 | 50 | 54 | 59 | 17 | 140 | 82 | 44 | 12 | 30 | 4,00 | 1,40 |
| 111673 | M27 x 38 | 60 | 65 | 79 | 23 | 170 | 99 | 62 | 17 | 41 | 4,00 | 2,80 |
| 110772 | M30 x 48 | 60 | 65 | 81 | 23 | 170 | 99 | 62 | 17 | 46 | 5,00 | 3,10 |
| 111674 | M36 x 54 | 60 | 65 | 88 | 23 | 178 | 99 | 65 | 22 | 55 | 7,00 | 3,30 |
| 111675 | M36 x 62 | 77 | 85 | 101 | 27 | 225 | 124 | 78 | 22 | 55 | 8,00 | 5,80 |
| 111676 | M42 x 72 | 77 | 85 | 104 | 27 | 225 | 124 | 78 | 24 | 65 | 10,00 | 6,30 |
| 111677 | M42 x 63 | 95 | 104 | 112 | 36 | 256 | 158 | 86 | 24 | 65 | 15,00 | 10,80 |
| 111678 | M48 x 72 | 95 | 104 | 120 | 36 | 259 | 158 | 90 | 27 | 75 | 20,00 | 11,60 |
| 112221 | M56 x 84 | 95 | 104 | 128 | 36 | 259 | 158 | 90 | 27 | 89 | 22,00 | 15,00 |
| 112222 | M64 x 100 | 113 | 104 | 133 | 36 | 259 | 158 | 90 | 32 | 95 | 22,50 | 16,30 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
 |
 |
| Artikelnummer | 1-Strang | 1-Strang | 2-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| 111669 | 0,30 | 0,30 | 0,60 | 0,60 | 0,42 | 0,30 | 0,63 | 0,45 |
| 110608 | 0,63 | 0,63 | 1,26 | 1,26 | 0,88 | 0,63 | 1,32 | 0,95 |
| 110618 | 1,00 | 1,00 | 2,00 | 2,00 | 1,40 | 1,00 | 2,10 | 1,50 |
| 111670 | 1,20 | 1,20 | 2,40 | 2,40 | 1,70 | 1,20 | 2,50 | 1,80 |
| 111258 | 1,50 | 1,50 | 3,00 | 3,00 | 2,10 | 1,50 | 3,15 | 2,20 |
| 111671 | 2,00 | 2,00 | 4,00 | 4,00 | 2,80 | 2,00 | 4,20 | 3,00 |
| 111672 | 2,50 | 2,50 | 5,00 | 5,00 | 3,50 | 2,50 | 5,25 | 3,70 |
| 110601 | 4,00 | 4,00 | 8,00 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 |
| 111673 | 4,00 | 4,00 | 8,00 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 |
| 110772 | 5,00 | 5,00 | 10,00 | 10,00 | 7,00 | 5,00 | 10,50 | 7,50 |
| 111674 | 7,00 | 7,00 | 14,00 | 14,00 | 9,80 | 7,00 | 14,70 | 10,50 |
| 111675 | 8,00 | 8,00 | 16,00 | 16,00 | 11,20 | 8,00 | 16,80 | 12,00 |
| 111676 | 10,00 | 10,00 | 20,00 | 20,00 | 14,00 | 10,00 | 21,00 | 15,00 |
| 111677 | 15,00 | 15,00 | 30,00 | 30,00 | 21,00 | 15,00 | 31,50 | 22,50 |
| 111678 | 20,00 | 20,00 | 40,00 | 40,00 | 28,00 | 20,00 | 42,00 | 30,00 |
| 112221 | 22,00 | 22,00 | 44,00 | 44,00 | 31,00 | 22,00 | 46,20 | 33,00 |
| 112222 | 22,50 | 22,50 | 45,00 | 45,00 | 31,50 | 22,50 | 47,70 | 33,75 |
