LASTBOCK GK10
37,35 €
Produktinformationen "LASTBOCK GK10"
· ideal als 90° Anschlagpunkt
· unverlierbare Schraube
· Sicherheitsfaktor 4
| Artikelnummer | Gewinde a x el in mm |

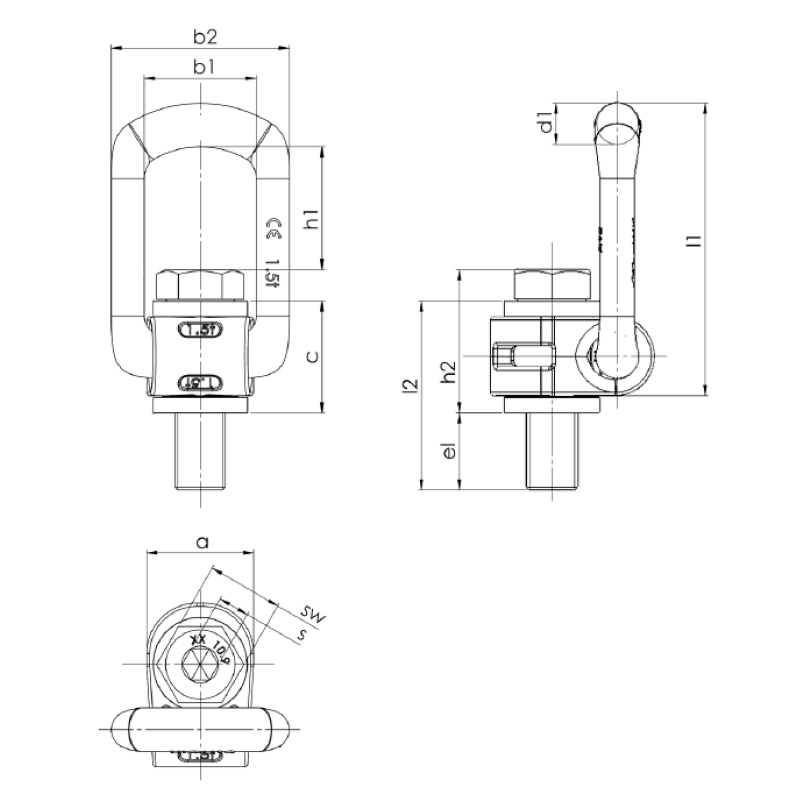

Abmessungen in mm |
Tragfähigkeit 90° | Gewicht | ||||||||||
| a | b1 | b2 | c | d1 | h1 | h2 | l1 | l2 | s | sw | t | kg | ||
| 114750 | M8 x 11 | 30 | 36 | 57 | 29 | 12 | 41 | 34 | 83 | 40 | 5 | 13 | 0,30 | 0,32 |
| 113199 | M10 x 16 | 30 | 36 | 57 | 29 | 12 | 40 | 35 | 83 | 45 | 6 | 17 | 0,63 | 0,33 |
| 114751 | M12 x 20 | 34 | 36 | 57 | 36 | 14 | 41 | 43 | 93 | 56 | 8 | 19 | 1,00 | 0,51 |
| 113807 | M14 x 25 | 34 | 36 | 57 | 36 | 14 | 40 | 44 | 93 | 61 | 10 | 21 | 1,20 | 0,53 |
| 112616 | M16 x 25 | 34 | 36 | 57 | 36 | 14 | 39 | 46 | 93 | 61 | 10 | 24 | 1,50 | 0,55 |
| 114753 | M18 x 27 | 50 | 53 | 83 | 44 | 17 | 73 | 55 | 140 | 71 | 12 | 27 | 2,00 | 1,39 |
| 114754 | M20 x 32 | 50 | 53 | 83 | 44 | 17 | 71 | 56 | 140 | 76 | 12 | 30 | 2,50 | 1,43 |
| 114755 | M24 x 39 | 50 | 53 | 83 | 46 | 17 | 69 | 59 | 140 | 85 | 14 | 36 | 4,00 | 1,53 |
| 114756 | M30 x 44 | 67 | 64 | 101 | 67 | 23 | 64 | 85 | 164 | 111 | 17 | 46 | 5,00 | 3,55 |
| 116070 | M36 x 64 | 67 | 64 | 101 | 67 | 23 | 60 | 89 | 164 | 131 | 22 | 55 | 7,00 | 3,96 |
| 114757 | M36 x 53 | 78 | 84 | 126 | 77 | 28 | 96 | 100 | 215 | 130 | 22 | 55 | 8,00 | 6,18 |
| 114758 | M42 x 73 | 78 | 84 | 126 | 77 | 28 | 92 | 103 | 215 | 150 | 24 | 65 | 10,00 | 6,80 |
| 114759 | M42 x 51 | 96 | 103 | 163 | 99 | 38 | 106 | 125 | 252 | 150 | 24 | 65 | 15,00 | 11,89 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
 |
 |
| Gewinde | 1-Strang | 1-Strang | 2-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| M8 x 11 | 0,30 | 0,30 | 0,60 | 0,60 | 0,42 | 0,30 | 0,64 | 0,45 |
| M10 x 16 | 0,63 | 0,63 | 1,26 | 1,26 | 0,89 | 0,63 | 1,34 | 0,95 |
| M12 x 20 | 1,00 | 1,000 | 2,00 | 2,00 | 1,41 | 1,00 | 2,12 | 1,50 |
| M14 x 25 | 1,20 | 1,20 | 2,40 | 2,40 | 1,70 | 1,20 | 2,55 | 1,80 |
| M16 x 25 | 1,50 | 1,50 | 3,00 | 3,00 | 2,12 | 1,50 | 3,18 | 2,24 |
| M18 x 27 | 2,00 | 2,00 | 4,00 | 4,00 | 2,83 | 2,00 | 4,24 | 3,00 |
| M20 x 32 | 2,50 | 2,50 | 5,00 | 5,00 | 3,54 | 2,50 | 5,30 | 3,75 |
| M24 x 39 | 4,00 | 4,00 | 8,00 | 8,00 | 5,66 | 4,00 | 8,48 | 6,00 |
| M30 x 44 | 5,00 | 5,00 | 10,00 | 10,00 | 7,07 | 5,00 | 10,61 | 7,50 |
| M36 x 64 | 7,00 | 7,00 | 14,00 | 14,00 | 9,90 | 7,00 | 14,85 | 10,50 |
| M36 x 53 | 8,00 | 8,00 | 16,00 | 16,00 | 11,31 | 8,00 | 16,97 | 12,00 |
| M42 x 73 | 10,00 | 10,00 | 20,00 | 20,00 | 14,14 | 10,00 | 21,21 | 15,00 |
| M42 x 51 | 15,00 | 15,00 | 30,00 | 30,00 | 21,21 | 15,00 | 31,82 | 22,50 |
Zubehör
· Güteklasse 12 · Tragfähigkeit: 2,36 t bis 12,20 t · Für 1-Strang Kettengehänge · Mit integriertem Verkürzer · In Anlehnung an DIN EN 1677 Artikelnummer für Kette 1-Strang Bezeichnung Einfachkranhakenbis Nr. (DIN 15401) WLL1-Strang d t w e Gewicht mm t mm mm mm mm kg 109860 7 GTVK/SUN 1-7 4 2,36 14 120 70 244 1,22 109861 8 GTVK/SUN 1-8 5 3,00 17 140 80 264 1,48 109862 10 GTVK/SUN 1-10 6 5,00 19 160 95 318 2,63 109863 13 GTVK/SUN 1-13 10 8,00 27 190 110 391 6,11 109864 16 GTVK/SUN 1-16 12 12,20 30 190 110 423 8,9 Der beste Sonder‑Kuppel‑Aufhängekopf unter der KWB‑Sonne: Das KWB Modell GTVK/SUN ist die richtige Wahl bei der Adjustage von Sun Alloy 1‑Strang Gehängen im Kuppelsystem. Der integrierte Haken übernimmt dabei die Rolle eines Kettenverkürzers.Der KWB Sonder Kuppel‑Aufhängekopf GTVK/SUN führt die Reihe der speziellen Aufhängegarnituren für Sun Alloy Ketten im Kuppelsystem an. Das vorliegende Modell wurde an die speziellen Anforderungen bei der Adjustage von 1‑Strang Gehängen angepasst. Wie für die Spitzenlinie von KWB in Güteklasse 12, KWB Sun Alloy, selbstverständlich, verfügt auch der Sonder‑ Kuppel‑Aufhängekopf GTVK/SUN über zahlreiche Vorteile wie beispielsweise ein Höchstmaß an Tragfähigkeit, optimierte Lebensdauer und extrem hohe Sicherheit. Aber auch das Praxisdenken kommt bei den KWB Konstrukteuren nicht zu kurz: Der integrierte Haken dient auch als Kettenverkürzer.
