GEWINDETRAGBOLZEN SELBSTSICHERND
222,46 €
Produktinformationen "GEWINDETRAGBOLZEN SELBSTSICHERND"
· Schäkel aus Vergütungsstahl, vergütet, manganphosphatiert
· Gewindeelement Rostfreier Stahl 1.4542, ausscheidungsgehärtet
· beweglicher Schäkel
· Sicherungssteg gegen unbeabsichtigtes Lösen
· hochfester, ausscheidungsgehärteter Bolzen
· Druckknopf aus Aluminium
· TÜV geprüft - entspricht DIN EN 13155
| Artikelnummer | Gewinde d1 in mm |
|
Tragfähigkeit 90° in t |
Gewicht |
|||||||||||

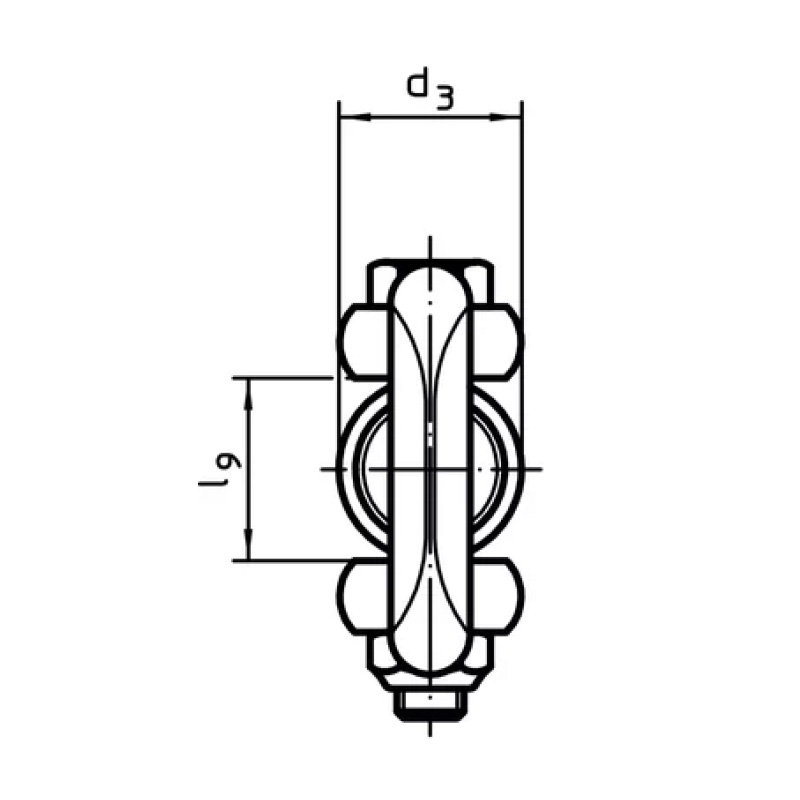

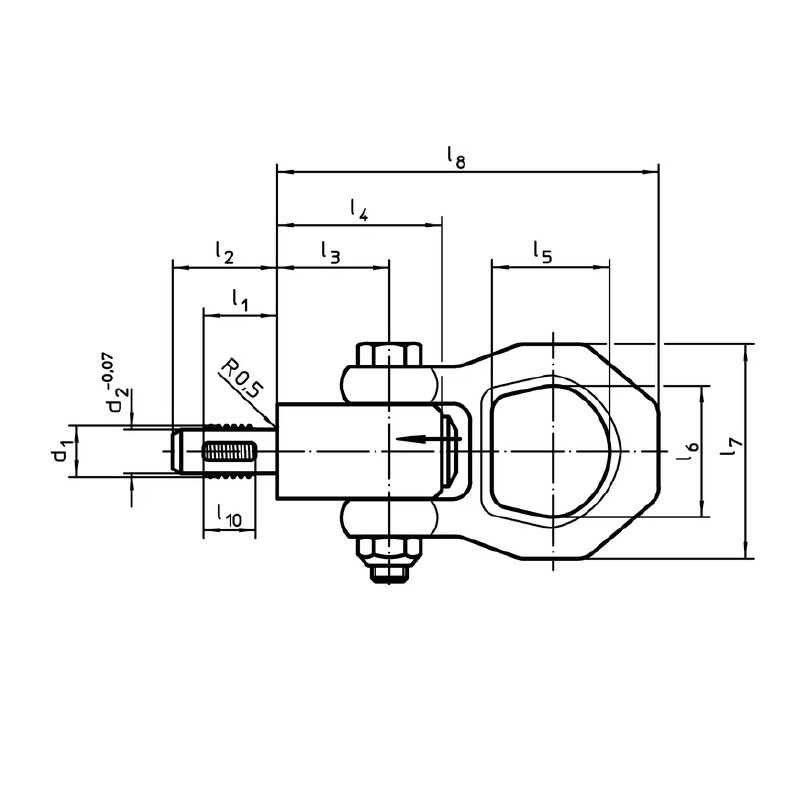

| l1 | d2 | d3 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | l10 | kg | |||
| 116128 | M8 | 12 | 6,62 | 21,5 | 17,8 | 25,7 | 36,0 | 27,0 | 30,0 | 49,0 | 87,5 | 21,5 | 8,0 | 0,08 | 0,27 |
| 111934 | M10 | 14 | 8,35 | 21,5 | 20,0 | 25,7 | 36,0 | 27,0 | 30,0 | 49,0 | 87,5 | 21,5 | 10,0 | 0,15 | 0,27 |
| 111470 | M12 | 17 | 10,07 | 21,5 | 24,0 | 25,7 | 36,0 | 27,0 | 30,0 | 49,0 | 87,5 | 21,5 | 12,0 | 0,23 | 0,27 |
| 116129 | M14 | 17 | 11,80 | 21,5 | 24,0 | 25,7 | 36,0 | 27,0 | 30,0 | 49,0 | 87,5 | 21,5 | 12,0 | 0,29 | 0,28 |
| 111935 | M16 | 17 | 13,80 | 21,5 | 24,0 | 25,7 | 36,0 | 27,0 | 30,0 | 49,0 | 87,5 | 21,5 | 12,0 | 0,42 | 0,28 |
| 114364 | M20 | 22 | 17,25 | 30,0 | 30,0 | 36,5 | 52,0 | 32,6 | 36,0 | 56,0 | 114,0 | 30,0 | 17,0 | 0,58 | 0,59 |
| 114365 | M24 | 27 | 20,70 | 36,0 | 36,0 | 42,0 | 60,0 | 50,6 | 49,8 | 82,0 | 152,0 | 36,0 | 22,0 | 0,86 | 1,19 |
| 116131 | M27 | 31 | 23,67 | 45,0 | 40,0 | 42,0 | 60,0 | 50,6 | 49,8 | 82,0 | 152,0 | 36,0 | 26,0 | 1,37 | 1,55 |
| 114366 | M30 | 35 | 26,10 | 45,0 | 45,0 | 42,0 | 60,0 | 50,6 | 49,8 | 82,0 | 152,0 | 36,0 | 30,0 | 1,55 | 1,60 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
 |
 |
| Artikelnummer | 1-Strang | 1-Strang | 2-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| 116128 | 0,21 | 0,08 | 0,42 | 0,16 | 0,13 | 0,09 | 0,19 | 0,14 |
| 111934 | 0,39 | 0,15 | 0,78 | 0,30 | 0,21 | 0,15 | 0,32 | 0,23 |
| 111470 | 0,62 | 0,23 | 1,24 | 0,46 | 0,35 | 0,25 | 0,53 | 0,38 |
| 116129 | 0,78 | 0,29 | 1,56 | 0,58 | 0,59 | 0,42 | 0,88 | 0,63 |
| 111935 | 0,84 | 0,42 | 1,68 | 0,84 | 0,63 | 0,45 | 0,95 | 0,68 |
| 114364 | 1,66 | 0,58 | 3,32 | 1,16 | 1,08 | 0,77 | 1,62 | 1,16 |
| 114365 | 1,85 | 0,86 | 3,70 | 1,72 | 1,55 | 1,11 | 2,33 | 1,67 |
| 116131 | 3,38 | 1,37 | 6,76 | 2,74 | 2,20 | 1,57 | 3,30 | 2,36 |
| 114366 | 4,23 | 1,55 | 8,46 | 3,10 | 3,01 | 2,15 | 4,52 | 3,23 |
