ANSCHRAUBWIRBEL GK8
21,16 €
Produktinformationen "ANSCHRAUBWIRBEL GK8"
| Artikel- nummer |
Gewinde DxL in mm |
Abmessungen in mm |
Tragfähigkeit 90° in t |
Gewicht in kg |
|||||||

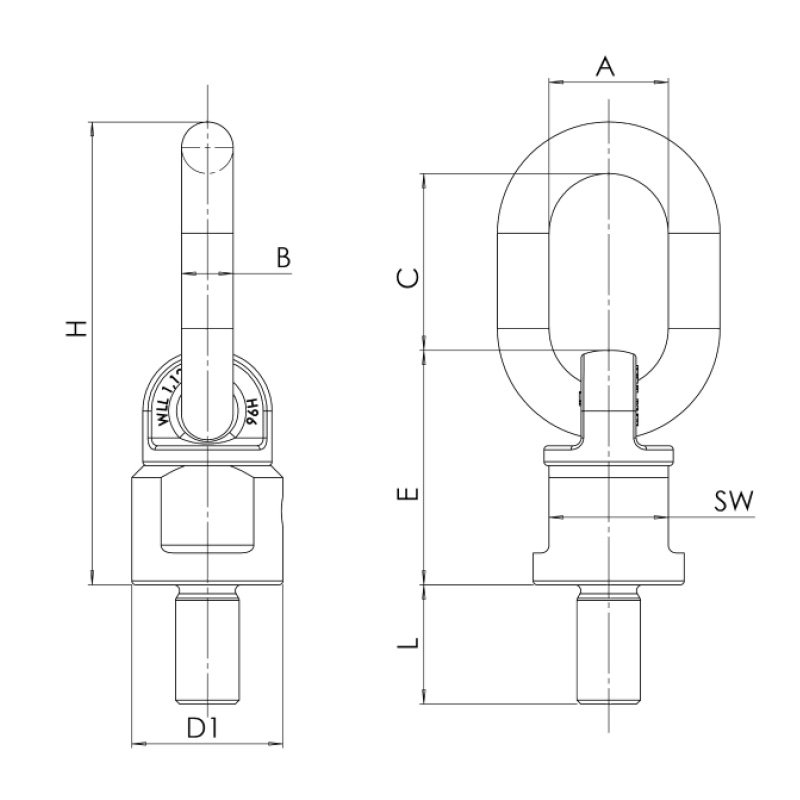

| L | B | C | A | D1 | H | SW | E | ||||
| 101226 | M8 x 18 | 18 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 0,30 | 0,51 |
| 117685 | M8 x 22 | 22 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 0,30 | 0,52 |
| 101227 | M10 x 18 | 18 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 0,30 | 0,52 |
| 101228 | M12 x 18 | 18 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 0,50 | 0,52 |
| 117686 | M12 x 25 | 25 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 0,50 | 0,53 |
| 117687 | M14 x 20 | 20 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 0,50 | 0,53 |
| 101230 | M16 x 20 | 20 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 1,12 | 0,54 |
| 112973 | M16 x 30 | 30 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 1,12 | 0,55 |
| 101231 | M20 x 30 | 30 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 1,12 | 0,57 |
| 117689 | M20 x 30 | 30 | 16 | 57 | 35 | 50 | 147 | 40 | 74 | 2,00 | 1,06 |
| 111186 | M20 x 40 | 40 | 16 | 57 | 35 | 50 | 147 | 40 | 74 | 2,00 | 1,08 |
| 112989 | M20 x 50 | 50 | 16 | 57 | 35 | 50 | 147 | 40 | 74 | 2,00 | 1,10 |
| 117690 | M20 x 70 | 70 | 16 | 57 | 35 | 50 | 147 | 40 | 74 | 2,00 | 1,14 |
| 117688 | M24 x 30 | 30 | 13 | 46 | 30 | 38 | 118 | 30 | 59 | 1,12 | 0,60 |
| 101232 | M24 x 30 | 30 | 18 | 70 | 40 | 58 | 171 | 48 | 83 | 3,15 | 1,62 |
| 112990 | M24 x 35 | 35 | 18 | 70 | 40 | 58 | 171 | 48 | 83 | 3,15 | 1,66 |
| 112991 | M24 x 50 | 50 | 18 | 70 | 40 | 58 | 171 | 48 | 83 | 3,15 | 1,68 |
| 117691 | M30 x 35 | 35 | 18 | 70 | 40 | 58 | 171 | 48 | 83 | 3,15 | 1,69 |
| 101233 | M30 x 35 | 35 | 22 | 65 | 50 | 75 | 187 | 65 | 100 | 5,30 | 3,12 |
| 101234 | M30 x 35 | 35 | 22 | 90 | 50 | 85 | 237 | 75 | 125 | 8,00 | 4,35 |
| 111791 | M30 x 45 | 45 | 22 | 65 | 50 | 75 | 187 | 65 | 100 | 5,30 | 3,17 |
| 112994 | M30 x 45 | 45 | 22 | 90 | 50 | 85 | 237 | 75 | 125 | 8,00 | 4,40 |
| 101235 | M36 x 50 | 50 | 25 | 90 | 50 | 85 | 240 | 75 | 125 | 10,00 | 4,53 |
| 117692 | M36 x 54 | 54 | 22 | 90 | 50 | 85 | 237 | 75 | 125 | 8,00 | 4,56 |
| 117693 | M36 x 54 | 54 | 25 | 90 | 50 | 85 | 240 | 75 | 125 | 10,00 | 4,56 |
| 101236 | M42 x 50 | 50 | 25 | 90 | 50 | 85 | 240 | 75 | 125 | 10,00 | 4,66 |
| 112993 | M42 x 63 | 63 | 25 | 90 | 50 | 85 | 240 | 75 | 125 | 10,00 | 4,78 |
| 109743 | M48 x 68 | 68 | 25 | 90 | 50 | 85 | 240 | 75 | 125 | 10,00 | 5,02 |
| 117694 | M48 x 72 | 72 | 25 | 90 | 50 | 85 | 240 | 75 | 125 | 10,00 | 5,07 |
| 117695 | M56 x 84 | 84 | 35 | 120 | 70 | 120 | 310 | 95 | 160 | 15,00 | 11,35 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
 |
 |
| Gewinde | 1-Strang | 1-Strang | 2-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| M8 x 18 | 0,60 | 0,30 | 1,20 | 0,60 | 0,42 | 0,30 | 0,64 | 0,45 |
| M8 x 22 | 0,60 | 0,30 | 1,20 | 0,60 | 0,42 | 0,30 | 0,64 | 0,45 |
| M10 x 18 | 0,60 | 0,30 | 1,20 | 0,60 | 0,42 | 0,30 | 0,64 | 0,45 |
| M12 x 18 | 1,00 | 0,50 | 2,00 | 1,00 | 0,71 | 0,50 | 1,06 | 0,75 |
| M12 x 25 | 1,00 | 0,50 | 2,00 | 1,00 | 0,71 | 0,50 | 1,06 | 0,75 |
| M14 x 20 | 1,00 | 0,50 | 2,00 | 1,00 | 0,71 | 0,50 | 1,06 | 0,75 |
| M16 x 20 | 2,20 | 1,12 | 4,40 | 2,24 | 1,58 | 1,12 | 2,38 | 1,68 |
| M16 x 30 | 2,20 | 1,12 | 4,40 | 2,24 | 1,58 | 1,12 | 2,38 | 1,68 |
| M20 x 30 | 2,20 | 1,12 | 4,40 | 2,24 | 1,58 | 1,12 | 2,38 | 1,68 |
| M20 x 30 | 4,00 | 2,00 | 8,00 | 4,00 | 2,83 | 2,00 | 4,24 | 3,00 |
| M20 x 40 | 4,00 | 2,00 | 8,00 | 4,00 | 2,83 | 2,00 | 4,24 | 3,00 |
| M20 x 50 | 4,00 | 2,00 | 8,00 | 4,00 | 2,83 | 2,00 | 4,24 | 3,00 |
| M20 x 70 | 4,00 | 2,00 | 8,00 | 4,00 | 2,83 | 2,00 | 4,24 | 3,00 |
| M24 x 30 | 2,20 | 1,12 | 4,40 | 2,24 | 1,58 | 1,12 | 2,38 | 1,68 |
| M24 x 30 | 6,30 | 3,15 | 12,60 | 6,30 | 4,45 | 3,15 | 6,68 | 4,73 |
| M24 x 45 | 6,30 | 3,15 | 12,60 | 6,30 | 4,45 | 3,15 | 6,68 | 4,73 |
| M24 x 50 | 6,30 | 3,15 | 12,60 | 6,30 | 4,45 | 3,15 | 6,68 | 4,73 |
| M30 x 35 | 6,30 | 3,15 | 12,60 | 6,30 | 4,45 | 3,15 | 6,68 | 4,73 |
| M30 x 35 | 10,60 | 5,30 | 21,20 | 10,60 | 7,49 | 5,30 | 11,24 | 7,95 |
| M30 x 35 | 12,50 | 8,00 | 25,00 | 16,00 | 11,31 | 8,00 | 16,97 | 12,00 |
| M30 x 45 | 10,60 | 5,30 | 21,20 | 10,60 | 7,49 | 5,30 | 11,24 | 7,95 |
| M30 x 45 | 12,50 | 8,00 | 25,00 | 16,00 | 11,31 | 8,00 | 16,97 | 12,00 |
| M36 x 50 | 15,00 | 10,00 | 30,00 | 20,00 | 14,14 | 10,00 | 21,21 | 15,00 |
| M36 x 54 | 12,50 | 8,00 | 25,00 | 16,00 | 11,31 | 8,00 | 16,97 | 12,00 |
| M36 x 54 | 15,00 | 10,00 | 30,00 | 20,00 | 14,14 | 10,00 | 21,21 | 15,00 |
| M42 x 50 | 15,00 | 10,00 | 30,00 | 20,00 | 14,14 | 10,00 | 21,21 | 15,00 |
| M42 x 63 | 15,00 | 10,00 | 30,00 | 20,00 | 14,14 | 10,00 | 21,21 | 15,00 |
| M48 x 68 | 15,00 | 10,00 | 30,00 | 20,00 | 14,14 | 10,00 | 21,21 | 15,00 |
| M48 x 72 | 15,00 | 10,00 | 30,00 | 20,00 | 14,14 | 10,00 | 21,21 | 15,00 |
| M56 x 84 | 20,00 | 15,00 | 40,00 | 30,00 | 21,21 | 15,00 | 31,82 | 22,50 |
