ANSCHLAGWIRBEL DSS
394,94 €
Produktinformationen "ANSCHLAGWIRBEL DSS"
· Spezieller GRADUP-Stahl mit hoher Resistenz
· Einspannen mit einem Inbusschlüssel
· In Anlehnung an Maschinenrichtlinie 2006/42/CE
hergestellt nach EN 1677-1

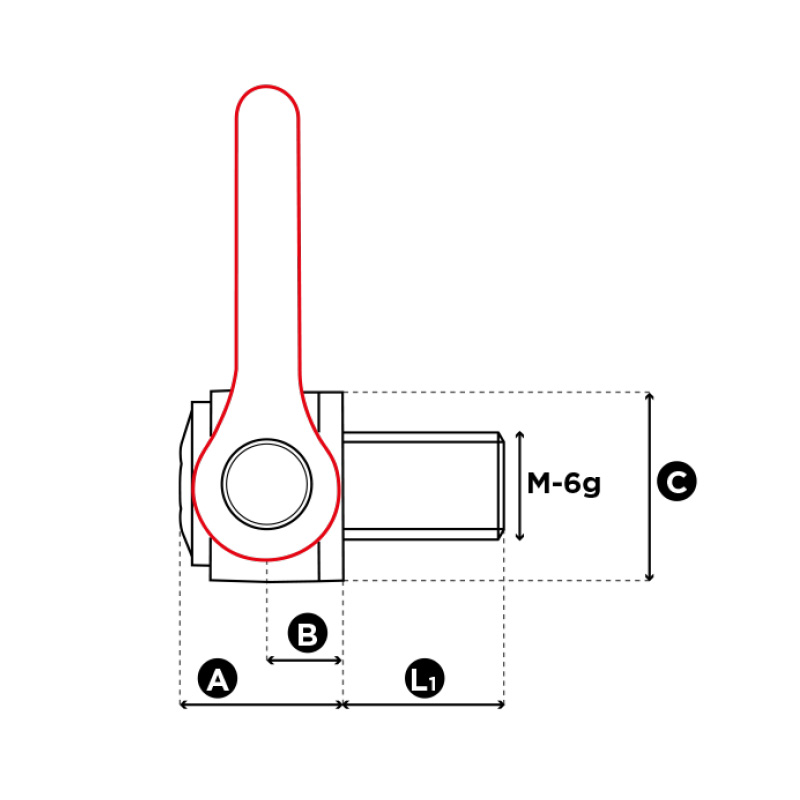

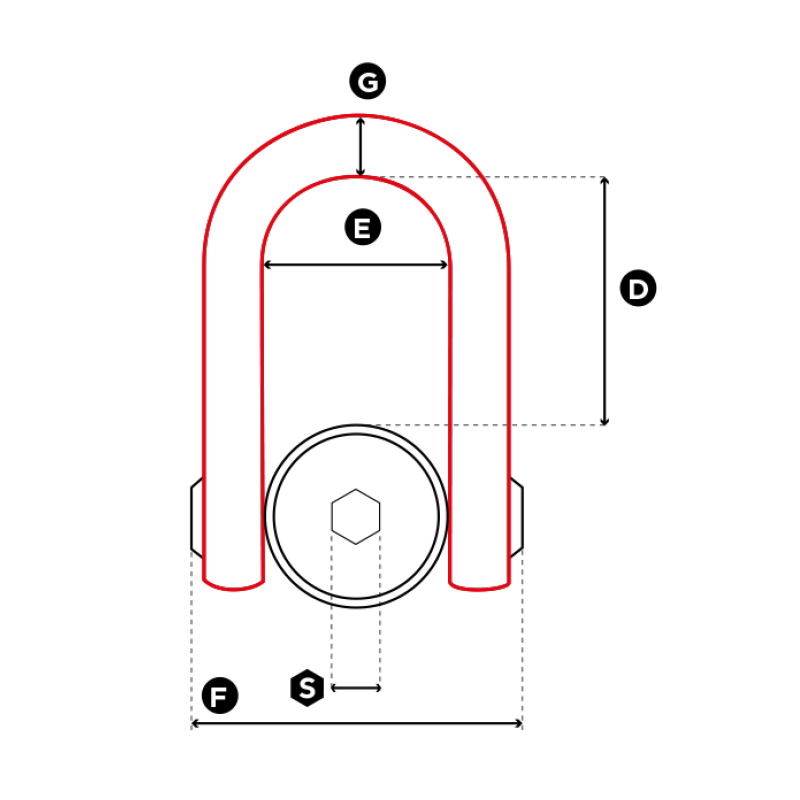

| Artikelnummer | Durchmesser in mm |
Drehm. (Nm) |
|
Tragfähigkeit in t |
Gewicht |
||||||||
| A | B | C | D | E | F | G | L | S | SF 4:1 | kg | |||
| 116117 | M24 x 36 | 160 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 36 | 19 | 5,50 | 5,40 |
| 116119 | M30 x 45 | 250 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 45 | 19 | 8,50 | 5,50 |
| 116120 | M33 x 50 | 250 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 50 | 19 | 10,50 | 5,50 |
| 116121 | M36 x 54 | 320 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 54 | 19 | 12,00 | 5,50 |
| 116122 | M39 x 58 | 320 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 58 | 19 | 14,00 | 5,70 |
| 116123 | M42 x 63 | 400 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 63 | 19 | 15,00 | 5,80 |
| 116124 | M45 x 63 | 400 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 63 | 19 | 16,00 | 5,90 |
| 116125 | M48 x 68 | 600 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 68 | 19 | 20,00 | 11,00 |
| 116126 | M52 x 68 | 600 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 68 | 19 | 21,00 | 11,20 |
| 116127 | M56 x 78 | 600 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 78 | 19 | 25,00 | 11,30 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
 |
 |
| Artikelnummer | 1-Strang | 1-Strang | 2-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| 116117 | 9,00 | 5,50 | 18,00 | 11,00 | 7,70 | 5,50 | 11,55 | 5,50 |
| 116119 | 14,00 | 8,50 | 28,00 | 17,00 | 11,90 | 8,50 | 17,85 | 8,50 |
| 116120 | 14,50 | 10,50 | 29,00 | 21,00 | 14,70 | 10,50 | 22,05 | 10,50 |
| 116121 | 15,00 | 12,00 | 30,00 | 24,00 | 16,80 | 12,00 | 25,20 | 12,00 |
| 116122 | 17,00 | 14,00 | 34,00 | 28,00 | 19,60 | 14,00 | 29,40 | 14,00 |
| 116123 | 15,50 | 15,00 | 31,00 | 30,00 | 21,00 | 15,00 | 31,50 | 15,00 |
| 116124 | 15,00 | 16,00 | 30,00 | 32,00 | 22,40 | 16,00 | 33,60 | 16,00 |
| 116125 | 22,00 | 20,00 | 44,00 | 40,00 | 28,00 | 20,00 | 42,00 | 20,00 |
| 116126 | 23,00 | 20,00 | 46,00 | 40,00 | 28,00 | 21,00 | 42,00 | 21,00 |
| 116127 | 25,00 | 25,00 | 50,00 | 50,00 | 35,00 | 25,00 | 52,50 | 25,00 |
