ANSCHLAGPUNKT SCHRAUBBAR GK8
8,70 €
Produktinformationen "ANSCHLAGPUNKT SCHRAUBBAR GK8"
· Öse 180° schwenkbar
· Belastungswinkel +/-45°
· Sicherheitsfaktor 4
· im Lieferumfang sind keine Schrauben enthalten
| Artikelnummer |

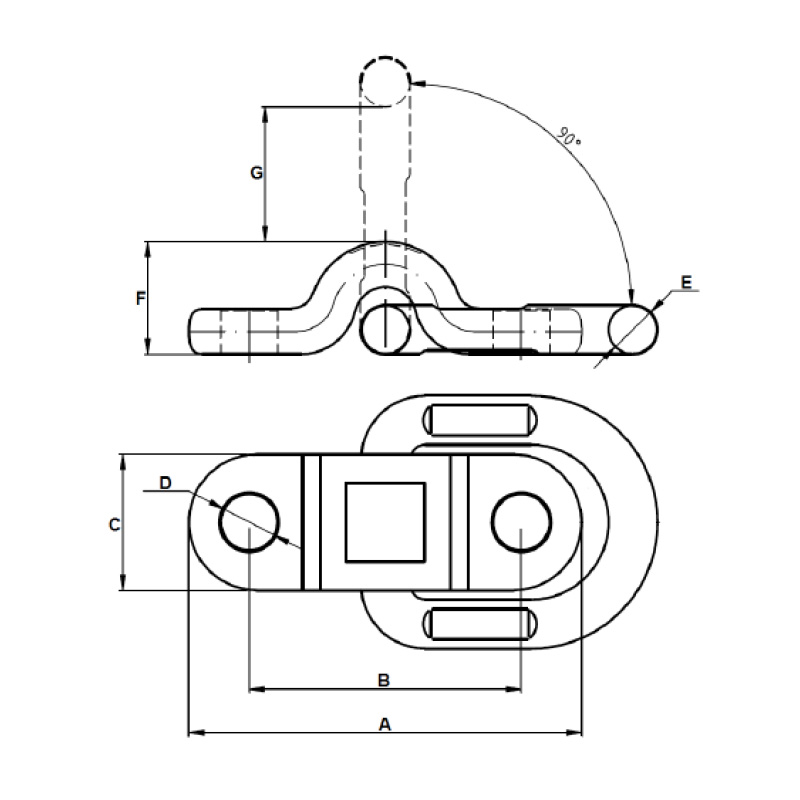

Abmessungen in mm |
Tragfähigkeit 90° | Gewicht | ||||||
| A | B | C | D | E | F | G | t | kg | |
| 101257 | 104 | 72 | 36 | 15 | 13 | 29,8 | 35,7 | 1,12 | 0,50 |
| 101258 | 130 | 90 | 40 | 21 | 17 | 37,2 | 42,8 | 3,15 | 0,85 |
| 101259 | 160 | 110 | 50 | 25 | 22 | 45,2 | 50,8 | 5,30 | 1,70 |
| 101260 | 190 | 130 | 64 | 28 | 26 | 56,6 | 59,1 | 8,00 | 4,50 |
| Tragfähigkeit in t |  |
 |
 |
 |
 |
 |
 |
 |
| Artikelnummer | 1-Strang | 1-Strang | 2-Strang | 2-Strang | 2-Strang | 3/4-Strang | ||
| 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| 101257 | 1,12 | 1,12 | 2,24 | 2,24 | 1,58 | 1,12 | 2,83 | 1,68 |
| 101258 | 3,15 | 3,15 | 6,30 | 6,30 | 4,45 | 3,15 | 6,68 | 4,73 |
| 101259 | 5,30 | 5,30 | 10,60 | 10,60 | 7,49 | 5,30 | 11,21 | 7,95 |
| 101260 | 8,00 | 8,00 | 16,00 | 16,00 | 11,31 | 8,00 | 16,97 | 12,00 |
