ANSCHLAGKETTE X GK10
13,08 €
Produktnummer:
111341
| Güteklasse: | Güteklasse 10 |
|---|---|
| Nenngröße in mm: | 6 mm |
| Tragfähigkeit 0° direkt: | 1,40 t |
Produktinformationen "ANSCHLAGKETTE X GK10"
· Güteklasse 10
· Tragfähigkeit: 1,90 t bis 26,50 t
TRAGFÄHIGKEITSTABELLE
· Hochfester Vergütungsstahl
· Temperatur -20 °C bis +200 °C
· In Anlehnung an DIN EN 818-2
· Temperatur -20 °C bis +200 °C
· In Anlehnung an DIN EN 818-2

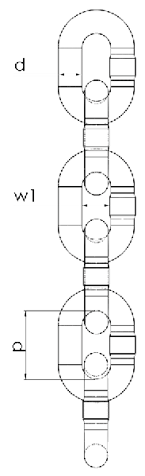

| Durchmesser (d) |
Teilung (p) |
|
|
|
Prüfkraft |
Bruchkraft |
Gewicht |
| mm | mm | mm | mm | t | kN | kN | kg / m |
| 6 | 18 | 8,5 | 22,2 | 1,40 | 35,3 | 56,5 | 0,9 |
| 8 | 24 | 11,0 | 29,6 | 2,50 | 62,8 | 101 | 1,6 |
| 10 | 30 | 13,5 | 37,0 | 4,00 | 98,2 | 157 | 2,5 |
| 13 | 39 | 16,9 | 48,1 | 6,70 | 166 | 265 | 4,2 |
| 16 | 48 | 20,8 | 59,2 | 10,00 | 251 | 402 | 6,2 |
| 19 | 57 | 24,7 | 70,3 | 14,00 | 354 | 567 | 9 |
| 22 | 66 | 28,6 | 81,4 | 19,00 | 475 | 760 | 11,9 |
| 26 | 78 | 33,8 | 96,1 | 26,50 | 664 | 1060 | 16,3 |
TRAGFÄHIGKEITSTABELLE
|
|
1-Strang | Endlos-Ketten | 2-Strang | 3- und 4-Strang |
|
|||||||||
| Neigungs- winkel |
0° | 0° | 0-6° | 0° | 0° | 0-45° | 0-45° | 45-60° | 0-45° | 45-60° | 0-45° | 45-60° | 0-45° | 45-60° |
| Faktor | 1 | 0,8 | 2 | 1,4 | 1,6 | 1,4 | 1 | 1 | 1,12 | 0,8 | 2,1 | 1,5 | 2,8 | 2 |
| Nenndicke | Tragfähigkeit | |||||||||||||
| mm | t | |||||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 2,24 | 2,00 | 2,00 | 1,40 | 1,60 | 1,12 | 3,00 | 2,12 | 4,00 | 2,80 |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 4,00 | 3,55 | 3,55 | 2,50 | 2,80 | 2,00 | 5,30 | 3,75 | 7,10 | 5,00 |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 6,30 | 5,60 | 5,60 | 4,00 | 4,25 | 3,15 | 8,00 | 6,00 | 11,20 | 8,00 |
| 13 | 6,70 | 5,30 | 13,20 | 9,50 | 10,60 | 9,50 | 9,50 | 6,70 | 7,50 | 5,30 | 14,00 | 10,00 | 19,00 | 13,20 |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 16,00 | 14,00 | 14,00 | 10,00 | 11,20 | 8,00 | 21,20 | 15,00 | 28,00 | 20,00 |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 22,40 | 20,00 | 20,00 | 14,00 | 16,00 | 11,20 | 30,00 | 21,20 | 40,00 | 28,00 |
| 22 | 19,00 | 15,00 | 37,50 | 26,50 | 30,00 | 26,50 | 26,50 | 19,00 | 21,20 | 15,00 | 40,00 | 28,00 | 53,00 | 37,50 |
| 26 | 26,50 | 21,20 | 53,00 | 40,00 | 42,50 | 37,50 | 37,50 | 26,50 | 30,00 | 21,20 | 56,00 | 40,00 | 75,00 | 53,00 |
| 32 | 40,00 | 32,00 | 80,00 | 63,00 | 63,00 | 56,00 | 56,00 | 40,00 | 44,80 | 32,00 | 84,00 | 60,00 | Auf Anfrage | |
| Güteklasse: | Güteklasse 10 |
|---|---|
| Nenngröße in mm: | 6 mm |
| Tragfähigkeit 0° direkt: | 1,40 t |
